二次回路图的逻辑性很强，在绘制时遵循着一定的规律，看图时若能抓住此规律就很容易看懂。
尤其是对比较复杂的继电保护装置的展开图（如距离保护、高频保护等），每一套保护装置由几十只继电器构成，把这些继电器按着一定的逻辑及标准的符号，用线连接在一起，回路是很复杂的。但只要我们遵循下面介绍的看图方法就能阅读这些图纸。

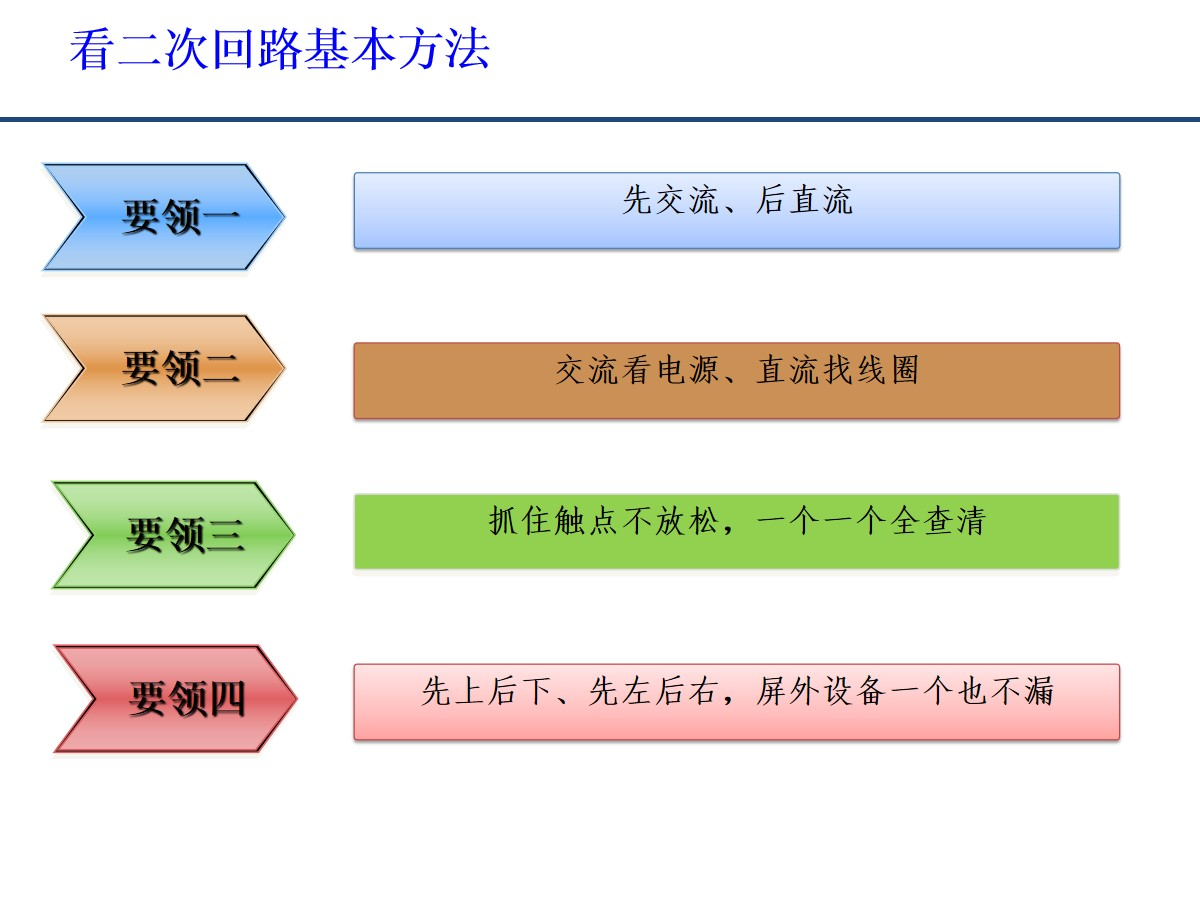

阅图前首先应弄通该张图纸所绘制的继电保护装置的动作原理及其功能和图纸上所标符号代表的设备名称，然后再看图纸。看图的要领可归纳为下述的顺口溜：

要领一、先交流，后直流：
是指先看二次接线图的交流回路，把交流回路看完弄懂后，根据交流回路的电气量以及在系统中发生故障时这些电气量的变化特点，向直流逻辑回路推断，再看看直流回路。一般说来，交流回路比较简单，容易看懂。

要领二、交流看电源，直流找线圈：

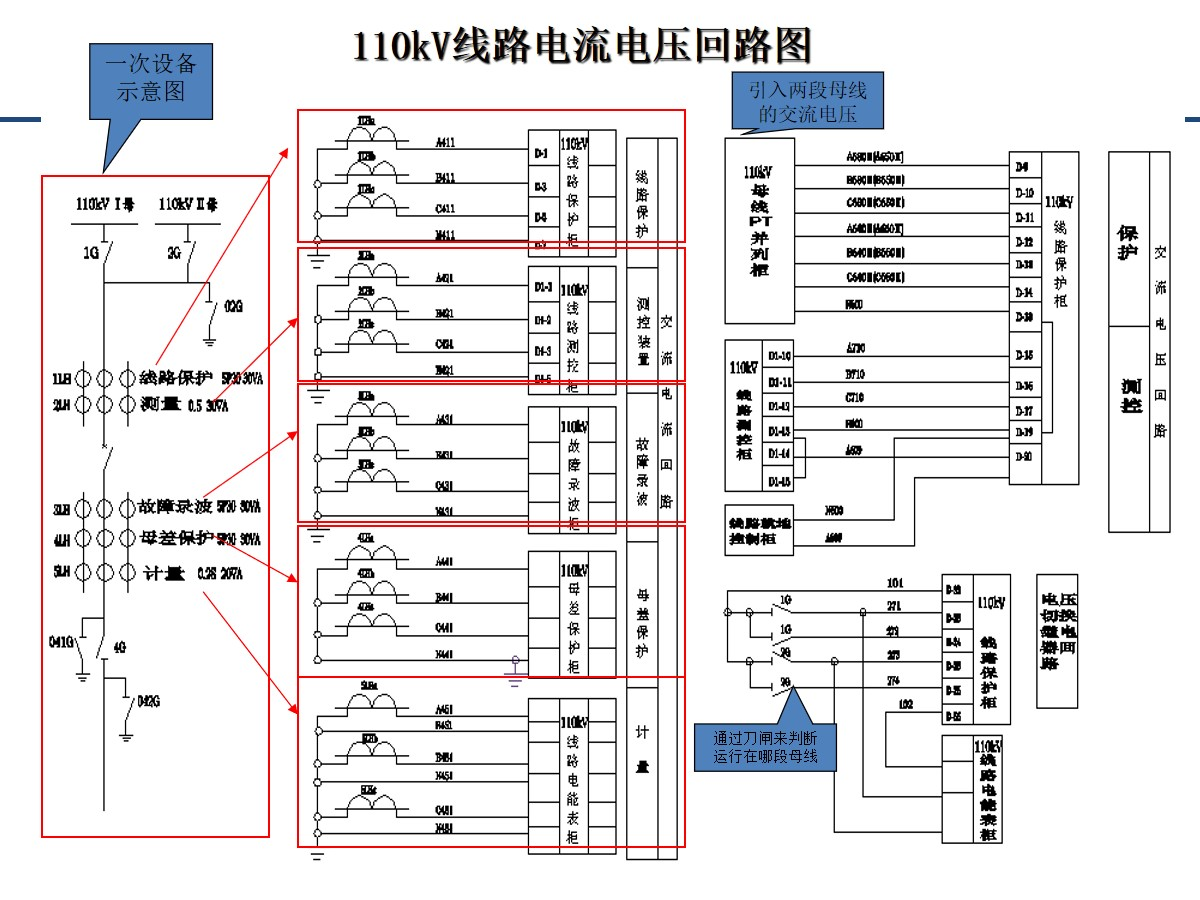

是指交流回路要从电源入手。交流回路由电流回路和电压回路两部分组成，先找出它们是由哪些电流互感器或哪一组电压互感器来的？在两种互感器中传变的电流或电压量起什么作用？与真流回路有什么关系？这些电气量是由哪些继电器反应出来的，它们的符号是什么？然后再找与其相应的触点回路。这样就把每组电流互感器或电压互感器的二次回路中所接的每个继电器一个个的分析完，看它们都用在什么回路？跟哪些回路有关？在头脑中有个轮廓，再往后就容易看了。

要领三、抓住触点不放松，一个一个全查清：
就是说，找到继电器的线圈后，再找出与之相应的触点。根据触点的闭合或开断引起回路变化的情况，再进一分析，真至查清整个逻辑回路的动作过程。

要领四、先上后下，先左后右，屏外设备一个不漏：

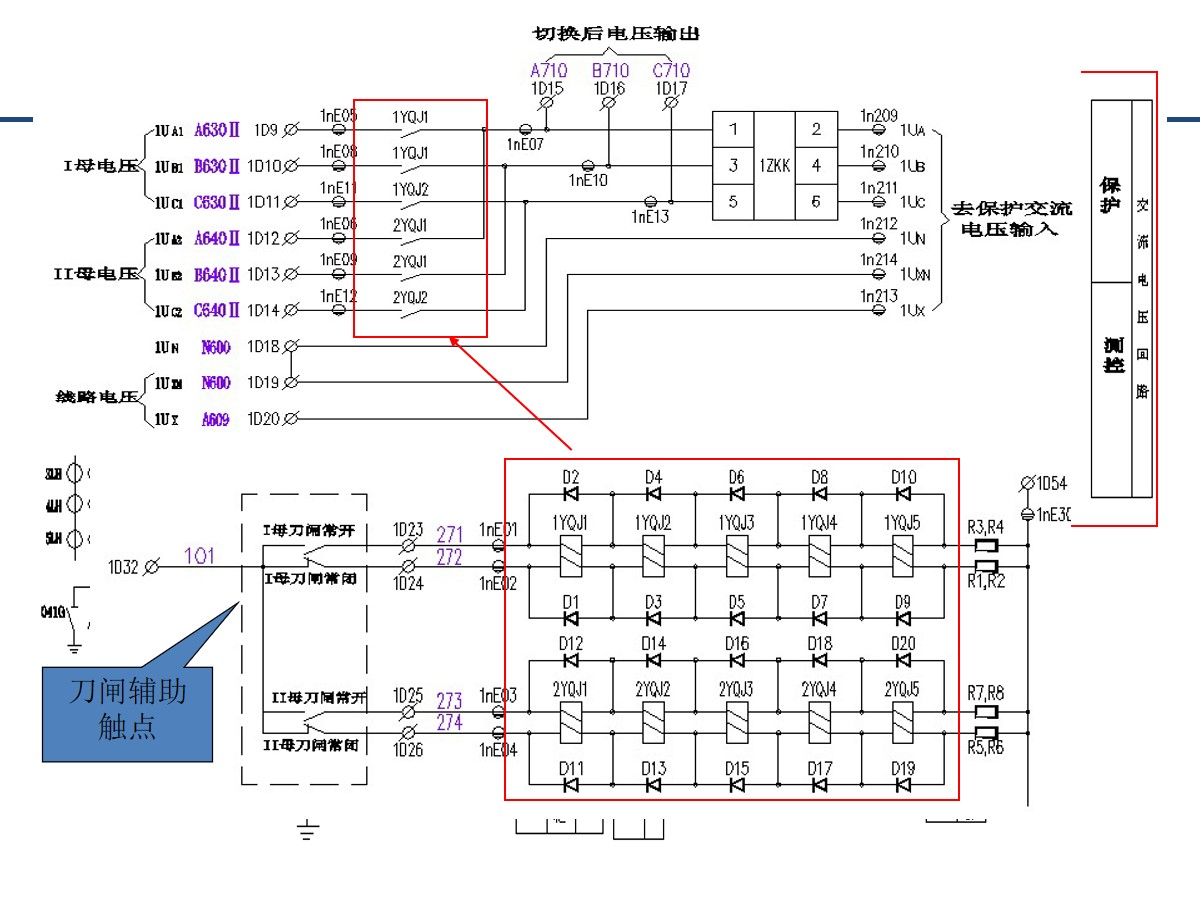

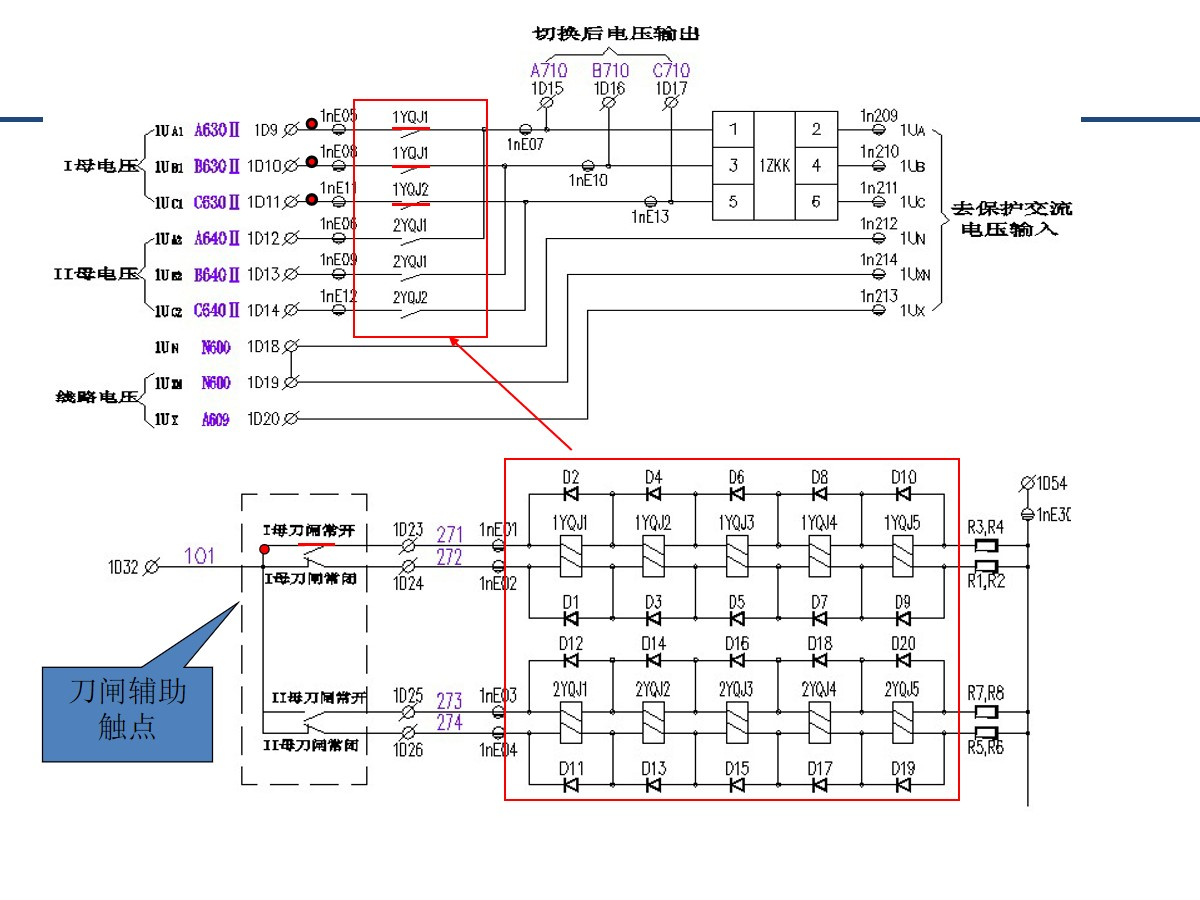

这个要领主要是针对端子排图和屏后安装图而言。看端子排图一定要配合展开图来看，展开图有如下的规律：
（1）直流母线或交流电压母线用粗线条表示，以区别于其他回路的联络线。
（2）继电器和每个小的逻辑回路的作用都在展开图的右侧注明。
（3）继电器和各种电气元件的文字符号与相应原理接线图中的文字符号一致。
（4）继电器的触点和电气元件之间的连接线段都有数字编号（称回路标号）。
（5）继电器的文字符号与其本身触点的文字符号相同。

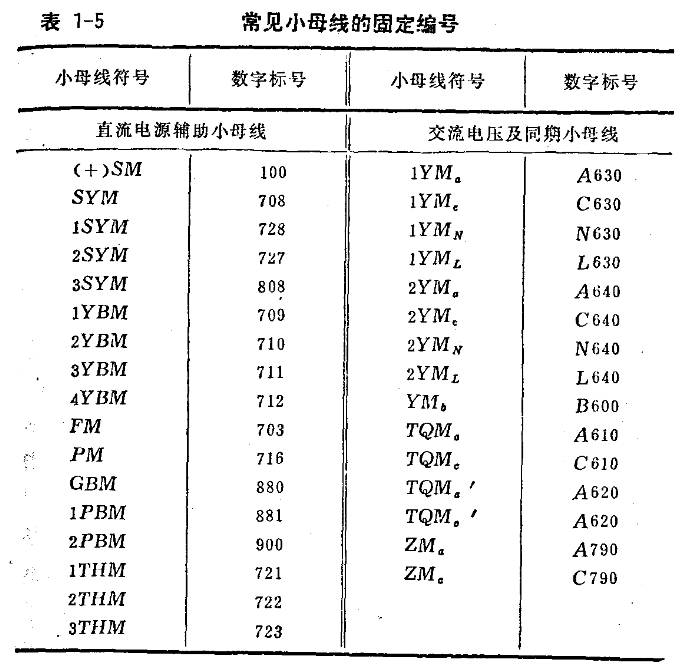

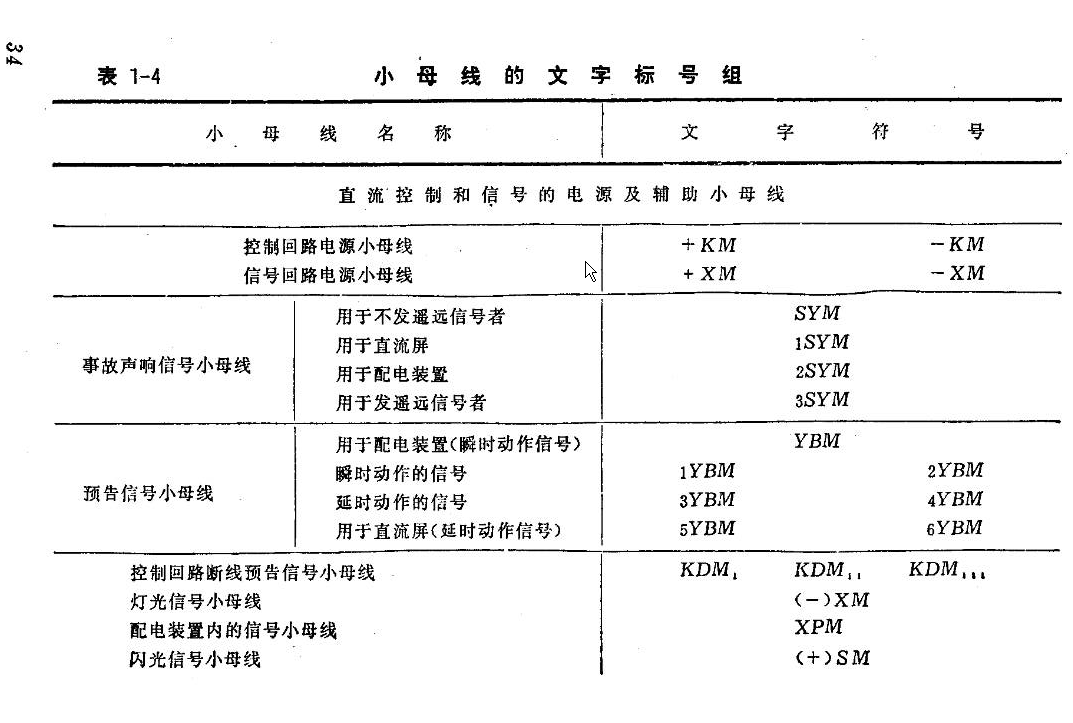

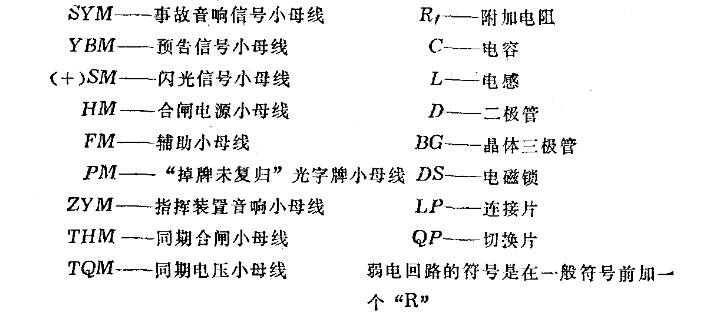

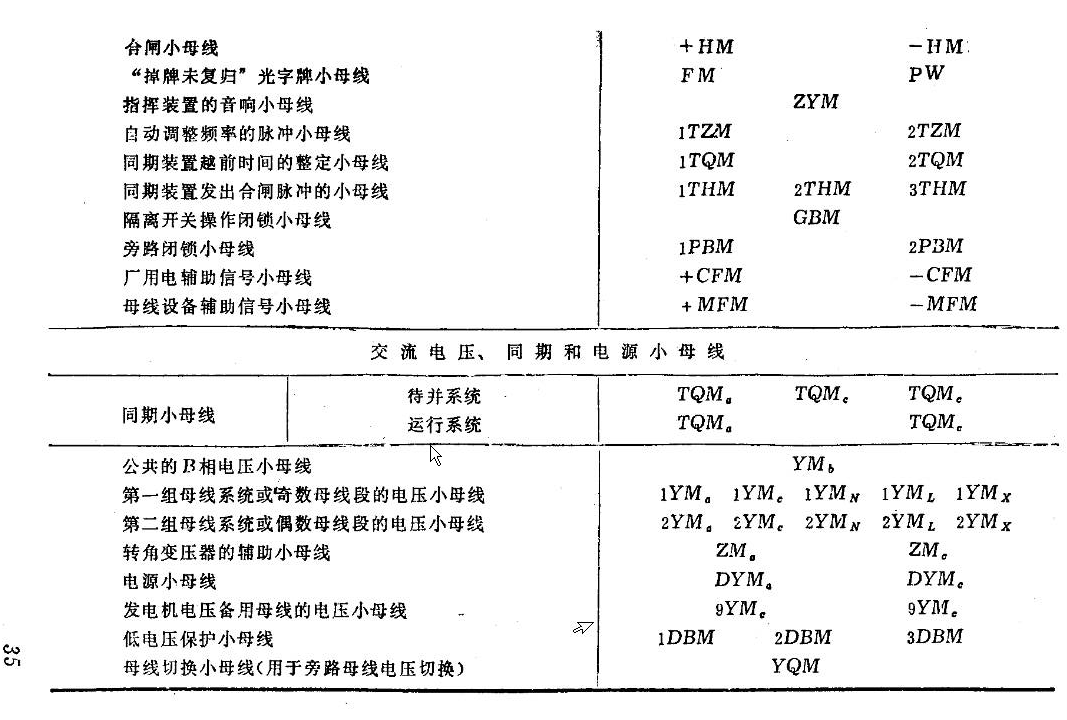

（6）各种小母线和辅助小母线都有标号，见表1-4和表1-5的小母线编号表。

（7）对于展开图中个别的继电器，或该继电器的触点在另一张图中表示，或在其他安装单位中有表示，都在图纸上说明去向，对任何引进触点或回路也说明来处。

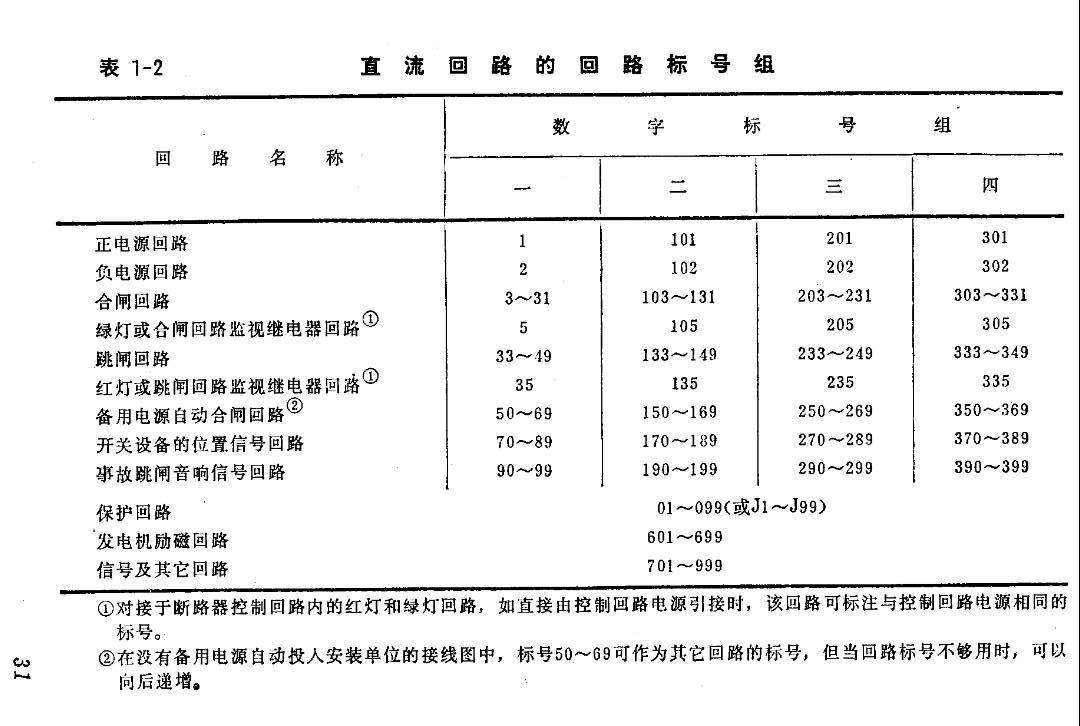

（8）直流正极按奇数顺序标号，负极回路则按偶数顺序编号。回路经过元件（如线圈、电阻，电容等）后，其标号也随着改变（回路标号见表1-2）。

（9）常用的回路都给以固定的编号，如断路器的跳闻回路用33，133，233，333等，合闸回路用3、103等。
（10）交流回路的标号除用三位数外，前面加注文字符号。交流回路使用的数字范围是：电压回路为600～799；电流回路为400～599。它们的个位数字表示不同的回路：十位数字表示互感器的组数（即电流和电压互越器的组数）。回路使用的标号组，要与互感器文字符号前的“数字序号”相对应。如：1LH电流互感器的A相回路标号应是A411_{A419；电压互感器2YH的A相回路标号应是A621}A629。

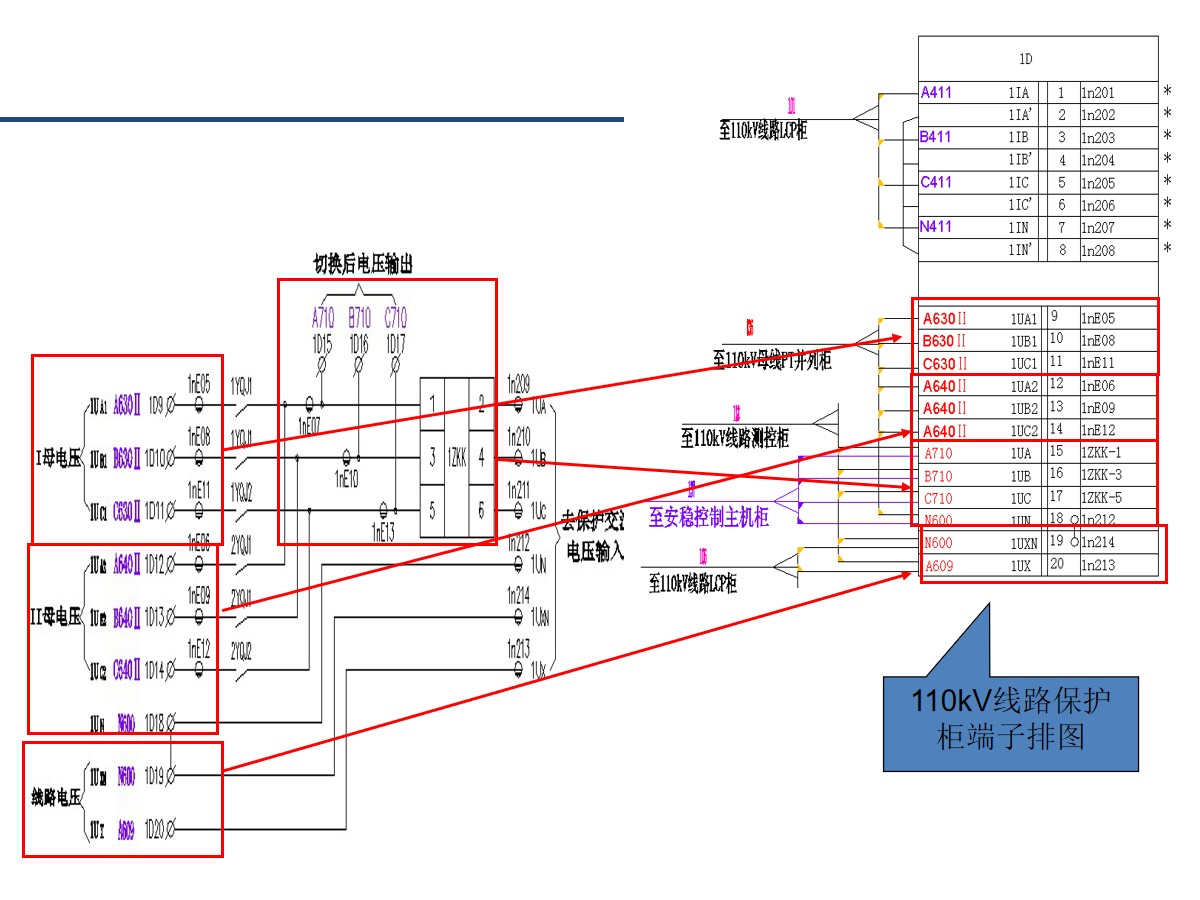

展开图上凡与屏外有联系的回路编号，均应在端子排图上占据一个位置。单纯看端子排图是看不出个究竟来的，它仅是一系列的数字和符号的集食，把它写展开图结合起来看，就知道宅的连接回路了。
