我们在接触器选型时，或者在接触器的名牌上，经常会看到AC-3、AC-4等字符标示，这究竟是什么呢，有什么区别呢？

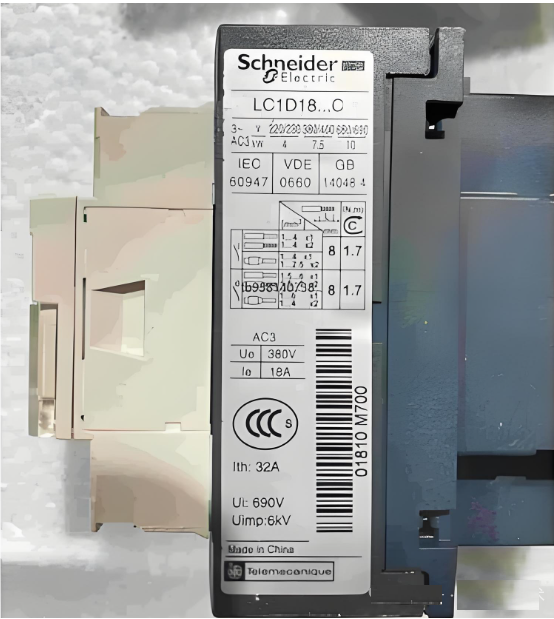

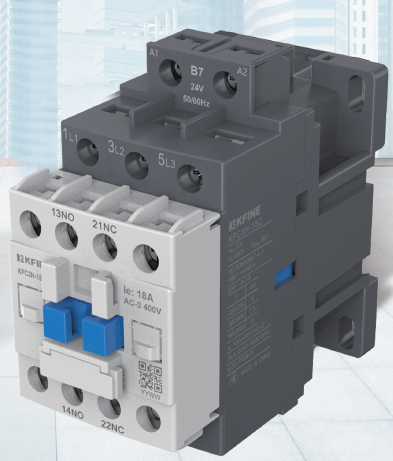

图1 接触器铭牌示例

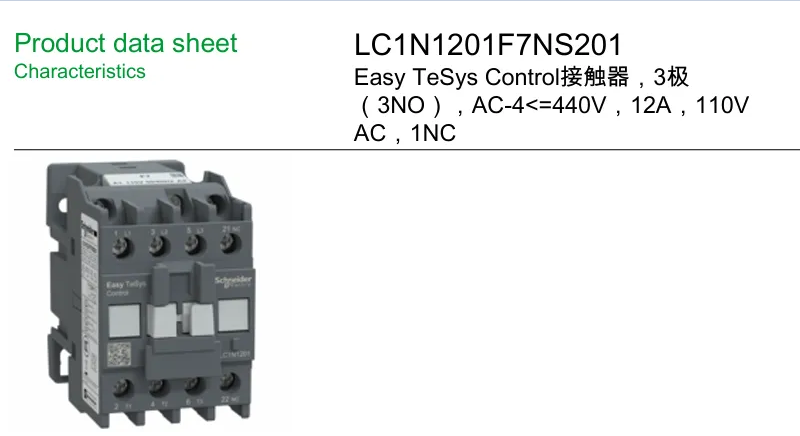

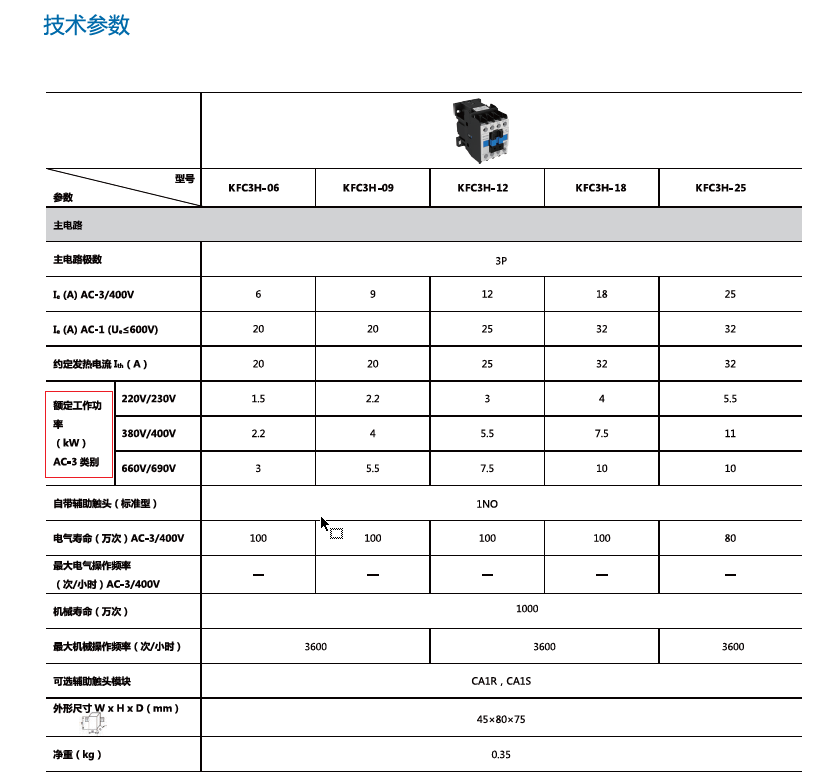

图2 接触器选型手册
接触器在电力、配电及用电领域发挥着重要作用。
接触器的工作原理是利用线圈中的电流产生磁场，从而促使触头的闭合，实现对负载的控制。不同的用电设备其负载性质和通断过程的电流变化相差很大，因此对接触器的要求也有所不同。
IEC标准IEC947，或者国标GB/T 14048.4 《接触器和电动机起动器 机电式接触器和电动机起动器（含电动机保护器）》规定了接触器的使用类别（如AC-1、AC-2、AC-3等）及其对应的负载特性。
AC-交流，DC-直流。
AC-1：无感或微感负载的通断（如电阻炉、电加热设备）；
AC-2：绕线式感应电动机的起动，分断 ；
AC-3：笼型电动机的直接起动，运转中分断 ；
AC-4：笼型电动机的频繁起动、反接制动、反向运转或点动；
AC-5a：控制放电灯的通断；
AC-5b：白炽灯的通断；
AC-6a：变压器的通断；
AC-6b：电容器的通断；
AC-7a：家用电器和类似用途的微感负载 ；
AC-7b：家用电动机的负载；
AC-8a：具有过载继电器手动复位的密封制冷压缩机中的电动机控制；
AC-8b：具有过载继电器自动复位的密封制冷压缩机中的电动机控制；
DC-1:无感或者微感负载，电阻炉；
DC-2:并励电动机的起动，反接与反接制动、点动、电动机的动力分断；
DC-5:串励电动机的起动，反接与反接制动、点动、电动机的动力分断；
DC-6:白炽灯的通断；
DC-12:控制电阻性负载和发光二级管隔离的固态负载；
DC-13:控制直流电磁铁；
DC-14:控制电路中有经济电阻的直流电磁铁负载；
DC-20:空载条件下闭合和断开电路；
DC-21:通断电阻性负载适中的过载；
DC-22:通断电阻电感混合负载，包括通断适中的过载（例如并励电动机）；
DC-23:通断高电感负载（例如串励电机）；
不同的用电设备其负载性质和通断过程的电流变化相差很大，因此对接触器的要求也有所不同。
常用的负载有以下几种:
1.电热元件负载
对电热元件负载中用的线绕电阻元件，其接通电流可达额定电流的1.4倍，例如用于室内供暖，电烘箱电热空调等设备。
若考虑网络电压升高10%，则电阻元件的工作电流也将相应增大。
因此，在选择接触器的额定工作电流时，应予以考虑。
这类负载被划分在AC-1使用类别中。
2.照明类负载
当接通照明装置中的白炽灯负载时，有较大的冲击电流产生约为额定电流的15倍，若考虑到容许电压升高10%，电流也将相应增加，其使用类别被划分在AC-5b中。
其它不同的照明灯，其接通时的冲击电流值和起动时间不同，负载功率因数也不等于1。它们被划分在AC-5a。
3.低压变压器负载
当接通低压变压器时，会出现一个持续时间甚短的峰值电流，可达变压器额定电流的15-20倍，它与变压器的绕组布置及铁心特性有关。例如，用于电焊机上的变压器，操作是在变压器的次级侧通过电焊条将电路短路来接能电源的，电焊机使用时频繁地产生突发性的强电流，从而使变压器初级侧的开关装置承受很大的应力，在此情况下，必须知道变压器输出额定工作电流、电焊条短接时的短路电流以及焊接频率等参数和操作条件，其使用类别划分在AC-6a中。
4.电容性负载
接通电容器时产生瞬态充电过程，充电电流可达很高的数值，同时伴随着频率可从几百到几千赫兹的振荡，因此，它对开关电器提出了严峻的要求。接通电容器对电流的振幅和频率，由电路的电网电压、电容器的容量及电路中的电抗值所决定，并与此馈电变压器和连接导线的截面、长度有关。

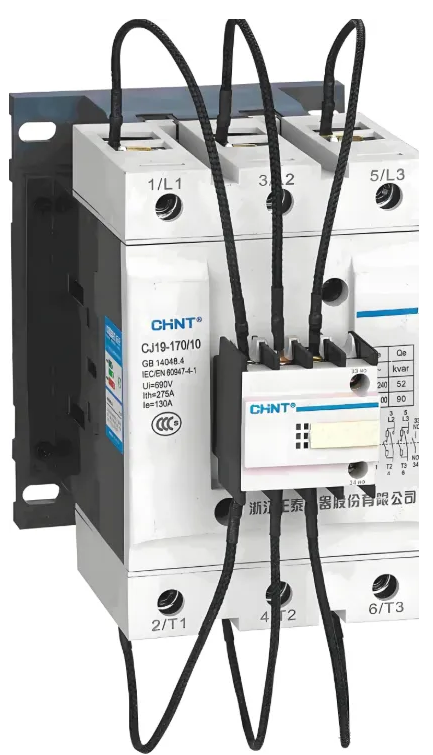

切换电容器接触器是一种用于交流电路中控制电容器组接通和分断的电器设备，主要由充电抑制涌流装置和交流接触器组成。其通过抑制浪涌电流确保电容充放电过程的安全，广泛应用于补偿电容柜中以调整用电系统的功率因数。
为了较经济地切换电容器，并防止在不利的工作条件下使开关电器的触头发生接通熔焊，一般可在电容器及支路中串入附加电感或电阻以限制电流，并减小接通电路时对电网的影响。此类使用类别划分在AC-6b中。
5.电动机负载
低压电动机是最常用的负载之一。
交流电动机常用的有绕线式电动机和鼠笼式感应电动机。
绕线式电动机起动时，在转子电路中接入电阻以限制起动电流。
不同的负载起动时间不同，负载越重起动时间越长。
用于绕线式电动机切换的接触器属于AC-2使用类别。
鼠笼式电动机一般采用直接起动，起动电流冲击衰减后随后流过的是稳态电流Ie，一般的鼠笼式电动机起动电流(有效值)Ia为48倍的电动机额定电流。电动机的空载电流Io=(0.950.2)le，正常负载下的起动时间t<10秒，重载起动时t可大于10秒。用于切换鼠笼式电动机正常起动和在运转中分断的接触器属于AC-3使用类别。
而运行在鼠笼式电动机正常起动并同时进行反接制动，或者是反向运转、点动情况下的接触器，因其接通电流和分断电流均是电动机的起动电流。这种工作类别的开关电器属于AC-4，它比AC-3工作类别的要求严酷得多。
总结：
配电类负载(阻性负载)选 AC-1类别;
普通电机负载选AC-3 类别;
绕线电机按选AC-2 类别;
对于频繁起停电机负载选 AC-4 类别，因为此类负载在频繁通断时会发生触头熔焊现象，例如频繁正反转、行车、频繁点动的行业。
