一、应用场景-宿舍用电管理终端(一表双控)
宿舍用电管理终端：应具备分路计量功能。两个输出回路分别记录用电量。

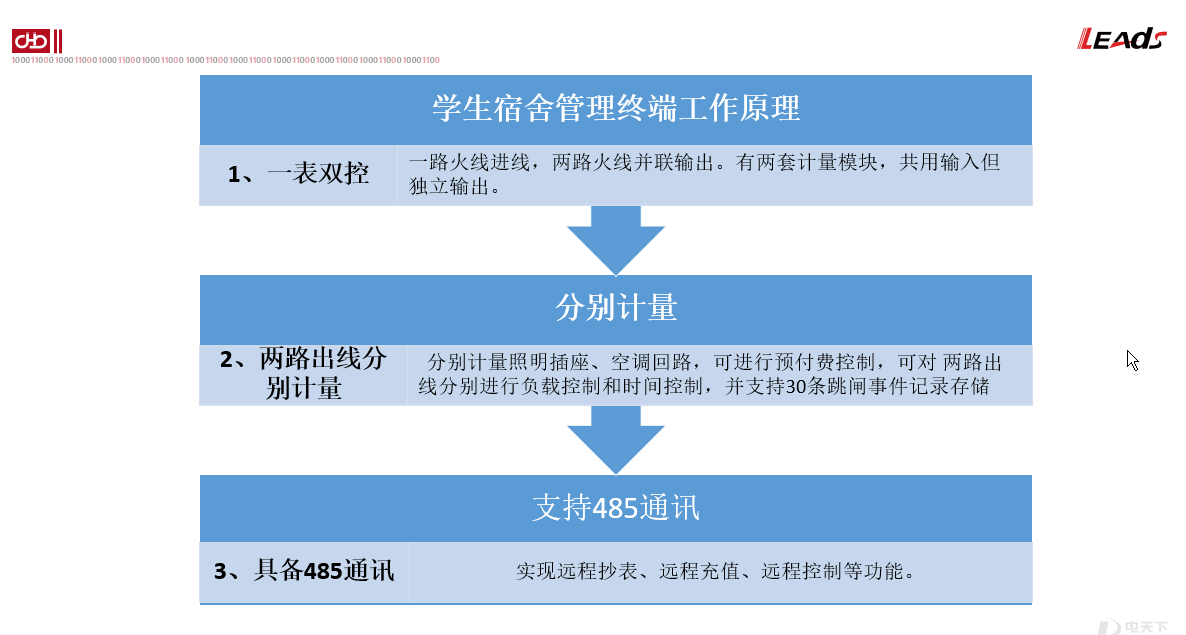

二、工作原理

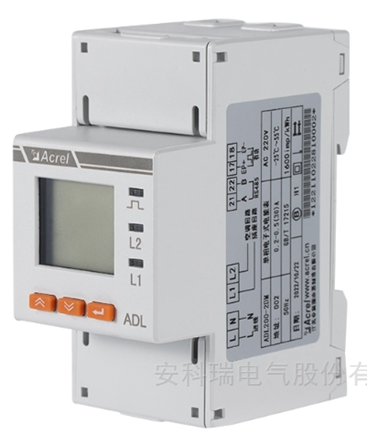

三、宿舍用电管理终端接线及外形尺寸(安科瑞 ADL200-2DM)

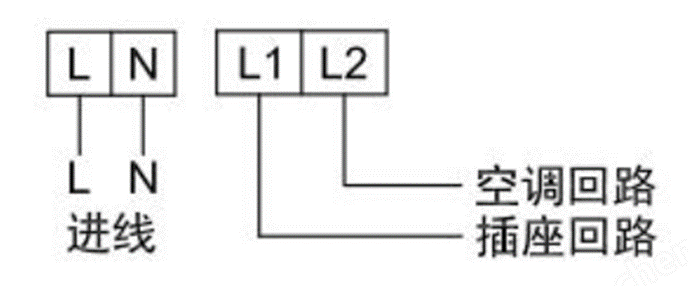

1、ADL200-2DM接线
一路火线进线L，两路火线L1、L2并联输出。有两套计量模块，共用输入但独立输出。

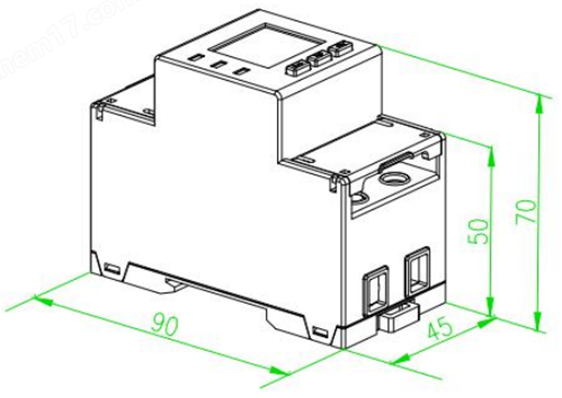

2、ADL200-2DM外形尺寸
导轨式安装
宽高深（mm）：459070
本站收录样本:安科瑞 ADL200-2DM单相预付费电能表(宿舍用电管理终端)使用说明书V1.2<点击打开>
三、宿舍用电管理终端接线及外形尺寸(广东雅达 DDS3366D-Mx)

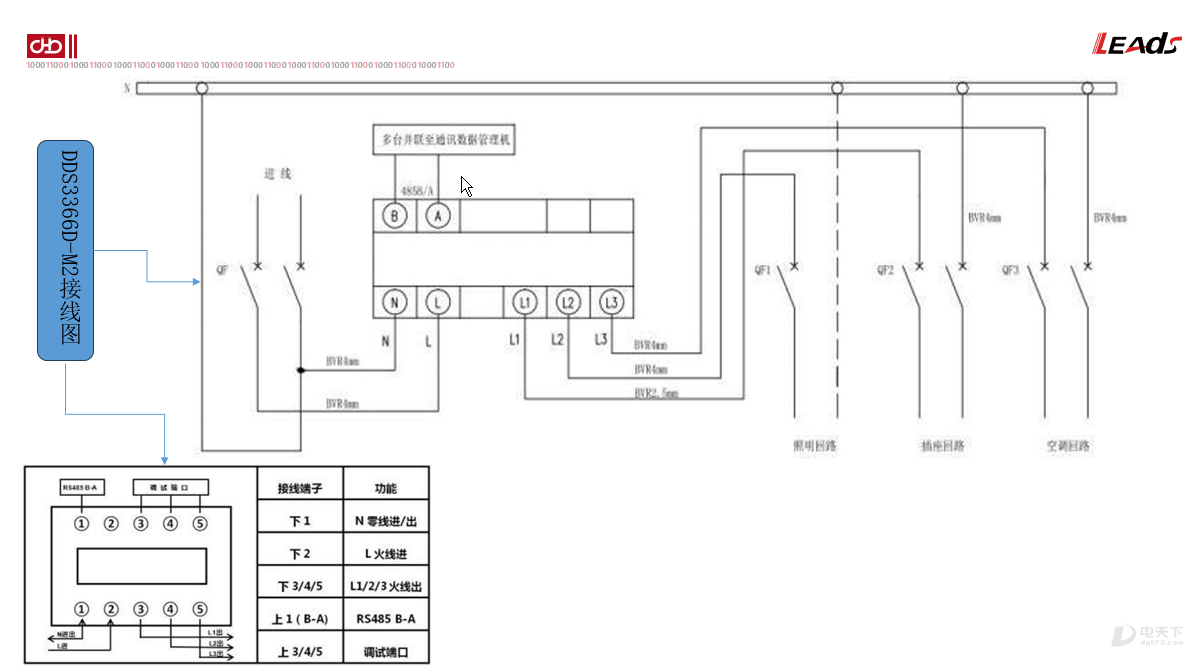

1、DDS3366D-Mx接线
一路火线L进线，三路火线L1照明、L2插座、L3空调并联输出。
有三套计量模块，共用输入但独立输出。

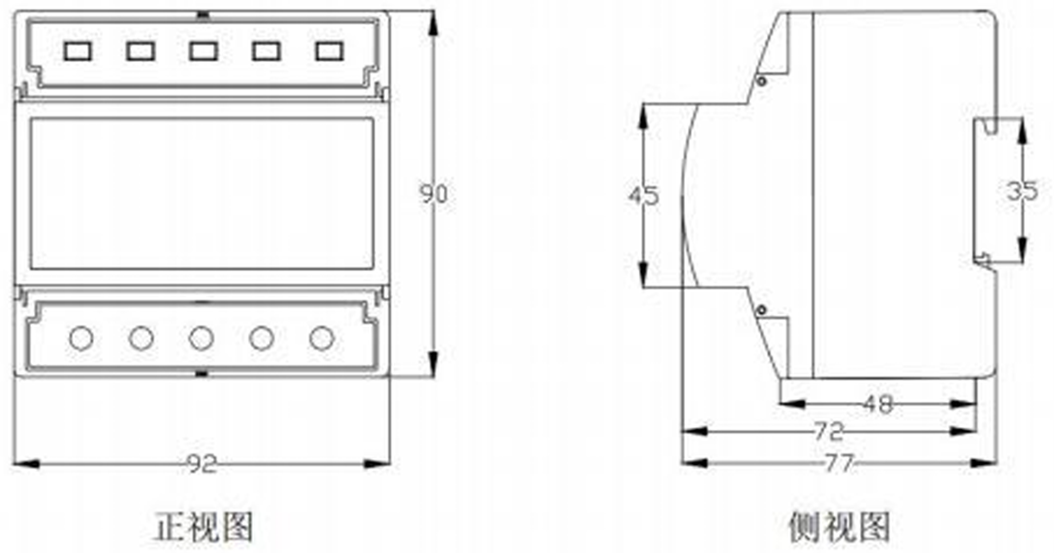

2、DDS3366D-Mx外形尺寸
导轨式安装
宽高深（mm）：929077
本站收录样本:广东雅达 DDS3366D-Mx系列宿舍用电管理终端用户手册<点击打开>
