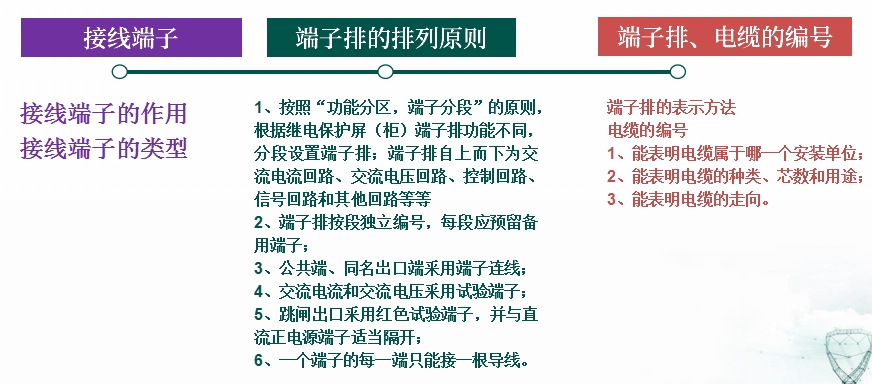

一、接线端子的作用
连接屏内与屏外的设备；
连接同一屏上属于不同安装单位的电气设备；
连接屏顶的小母线和自动空气开关等在屏后安装的设备。

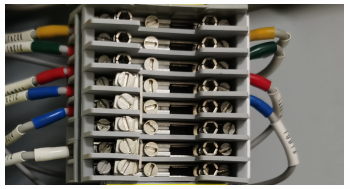

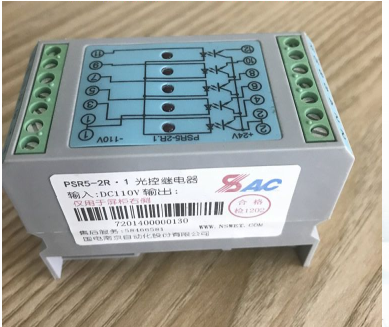

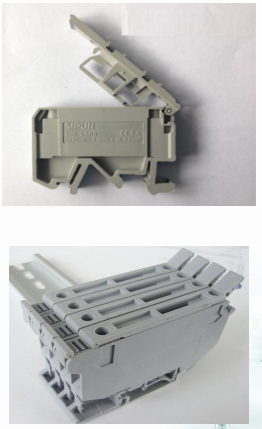

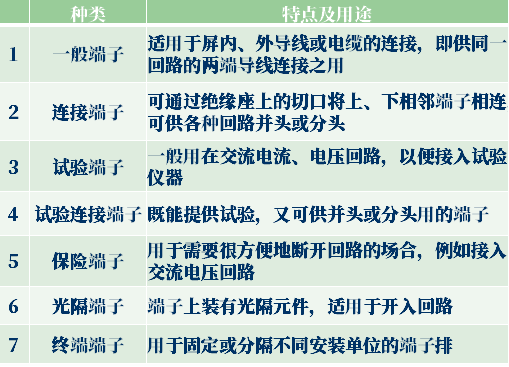

二、接线端子的类型
三、端子排的排列原则
端子排根据屏内设备布置，按方便接线的原则，布置在屏的左侧或右侧。在同一侧端子排上，不同安装单位端子排的中间用终端端子隔离、每一安装单位的端子排一般按回路分类成组集中布置。
1、按照“功能分区，端子分段”的原则，根据继电保护屏(柜)端子排功能不同，分段设置端子排;端子排自上而下为交流电流回路、交流电压回路、控制回路、信号回路和其他回路等等；
2、端子排按段独立编号，每段应预留备用端子;
3、公共端、同名出口端采用端子连线;
4、交流电流和交流电压采用试验端子;
5、跳闸出口采用红色试验端子，并与直流正电源端子适当隔开;一个端子的每一端只能接一根导线。

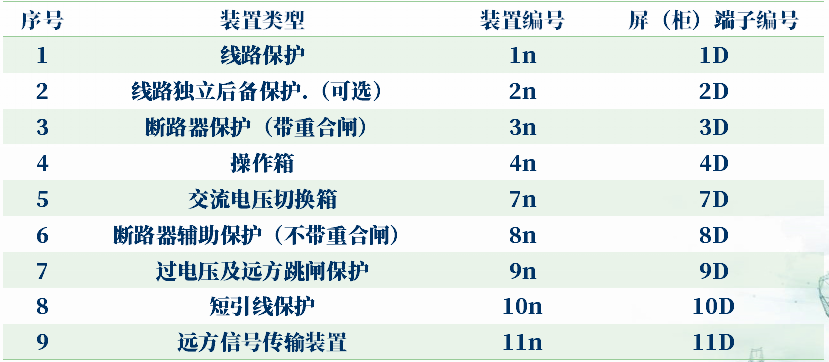

四、装置编号和端子编号

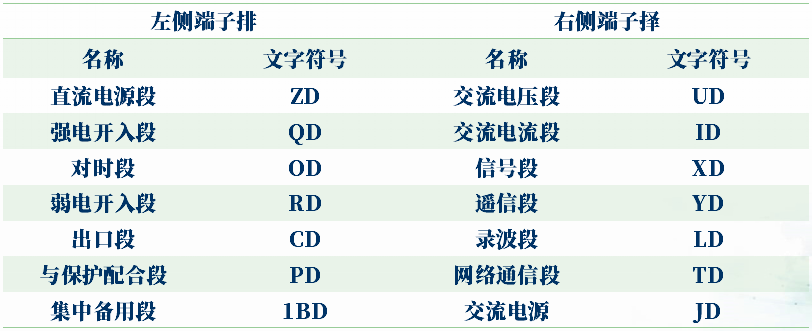

五、保护屏(柜)背面端子排命名

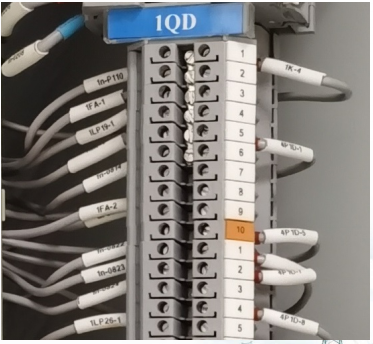

*要把上面两个表结合起来读。例如，1UD就是线路保护的交流电压段端子排，4QD就是操作箱的强电开入段端子排等，以此类推。

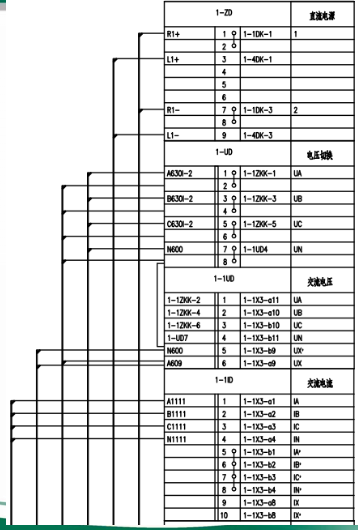

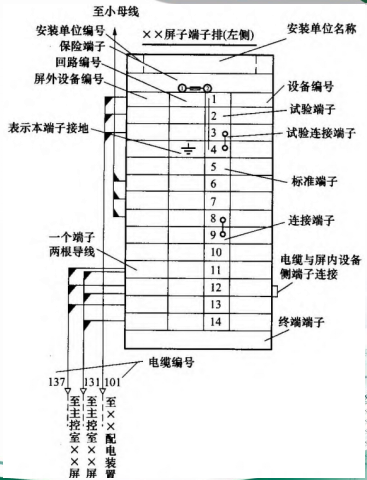

六、端子排的表示方法
第一列:表示电缆或导线走向屏外设备或屏顶设备的符号及该设备的接线端子号。
第二列:表示回路标号;
第三列:表示接线端子的排列顺序号和端子的类型;
第四列:表示连接屏内设备的文字符号及该设备的接线端子编号。
七、电缆的编号
变电站内电缆的特点是数量相当多，每根电缆芯线数目不等、很多电缆经过的路径又很长，有时候会经过过渡端子，为迅速辨明电缆的种类和用途，便于安装和维护，需要对每一根电缆进行唯一编号，并将编号悬挂于电缆根部电缆编号应符合以下基本要求:
1)能表明电缆属于哪一个安装单位;
2)能表明电缆的种类、芯数和用途;
3)能表明电缆的走向。
1、电缆编号遵循的原则
电缆编号遵循穿越原则：每一条连接导线的两端标以相同的编号。每根电 缆芯线都印有阿拉伯数字，知道了电缆的编号，再根据电缆芯号，可方便地查到所 要找的回路。
电缆编号一般由打头字母和横杠加上三位阿拉伯数字构成。首字母表示电缆的归属，如“Y"表示该电缆归属于110kV线路间隔单元、“E"表示220kV线路间隔单元、“B"表示该电缆归属于主变间隔单元等。数字表示电缆走向。

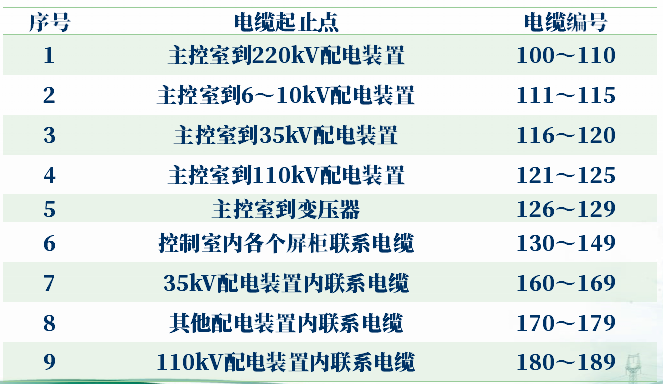

2、电缆数字标号
八、总结
