一、SVG 无功补偿基本原理

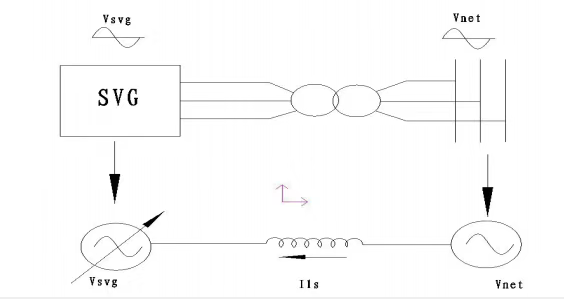

SVG 系列产品的原理示意图如下图所示。

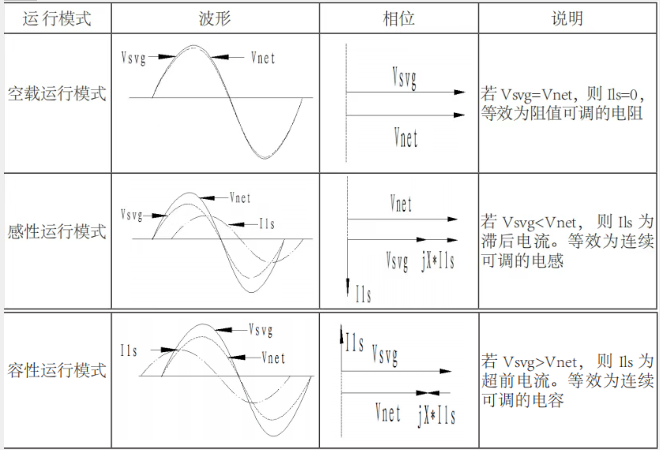

在交流电路中，电压和电流的相位有三种情况，当负载呈现纯电阻特性时，电压和电流相位相同；当负载呈现电感特性时，电压相位超前电流相位；当负载呈现电容特性时，电压相位滞后电流相位。SVG 系列产品基本原理就是将自换相桥式电路通过变压器或者电抗器并联到电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的，如表所示。
二、SVG 主要技术参数
● 额定工作电压：6kV、10kV、27.5kV、35kV；
● 额定容量：±1 ～ ±100Mvar；
● 输出无功范围：感性额定无功到容性额定无功范围内连续变化；
● 响应时间：≤ 5ms；
● 过载能力：1.2 倍过载 1 分钟；
● 输出电压总谐波畸变率（并网前）：≤ 5%；
● 输出电流总谐波畸变率 THD（额定功率下）：≤ 3%；
● 系统电压不平衡保护，整定范围：4% ～ 10%；
● 效率：额定运行工况≥ 99%；
● 运行温度：－ 20℃～ +40℃；
● 贮存温度：－ 30℃～ +70℃；
● 人机界面：采用中文彩色触摸屏显示；
● 相对湿度：月平均值不大于 90 ﹪ (25℃ )，无凝露；
● 海拔高度：﹤ 2000m( 高于 2000m 需定制 )；
● 地震烈度：≤ 8 度
三、SVG 应用领域
SVG 系列产品可以增强电力传输能力、减小电能损耗、补偿无功功率、治理谐波、抑制闪变、稳定电网电压、平衡三相系统、改变系统的阻尼特性、提高系统的稳定性，具有较广的应用范围。
SVG 系列产品可广泛应用于新能源、石油化工、电力系统、冶金、电气化铁路、城市建设等行业中，为各种异步电动机、变压器、晶闸管变流器、变频器、感应炉、电弧炉、照明设备、电力机车、提升机、起重机、冲压机、风力发电机、电焊机、轧钢机、电阻炉、石英熔炼炉等设备提供高质量、高可靠性的无功补偿的解决方案。
（1）石油、化工、矿山、码头、重型工业：
a 稳定供电电压；
b 给较多中低压电机供电的变电站集中补偿；
c 大型电机的无功就地动态补偿；
d 对各类粉碎机、破碎机、球磨机进行无功集中补偿；
e 减少牵引传动装置的无功波动与谐波；
f 大型起重机设备、船闸控制系统、锻造设备等的集中补偿；
（2）钢铁、冶金：
a 提高功率因数降低无功损耗；
b 降低电压波动，抑制闪变，提高生产效率；
c 滤除谐波，保障设备安全；
d 平衡负序；
（3）城市配网及农网供电：
a 提高功率因数降低无功损耗；
b 解决波动性负荷产生的电压波动与闪变；
c 稳定受电末端电压；
d 适合对多个用户的无功与谐波集中补偿，尤其冲击型负荷较多的场合；
（4）新能源接入：
a 控制风电、光伏发电设备电源接入点无功，防止无功倒送；
b 稳定电网电压，减少发电功率波动造成的电压波动；
c 维持接入点电压，提高低电压穿越能力；
（5）电气化铁道及城市轨道交通行业：
a 牵引供电系统的无功与谐波综合治理，改善电能质量，提高牵引能力，节能降耗；
b 平衡机车负荷产生的负序电流。
四、SVG 系统结构

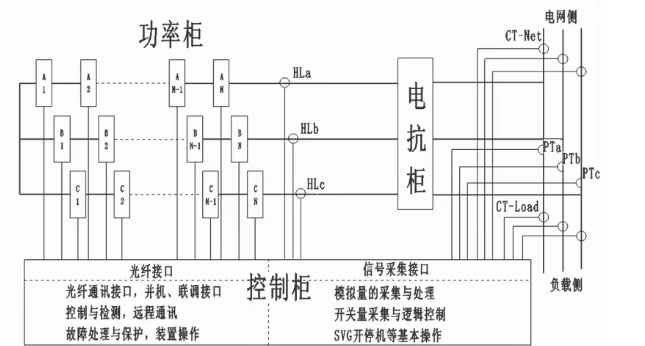

SVG 系列产品的主电路采用链式拓扑结构，模块化的结构设计，星形及三角形的连接方式实现不同容量下的最大性价比，既保证用户投资的有效性，又保障了电力系统稳定、高效、优质的运行。星形接法的结构示意图如图 所示。

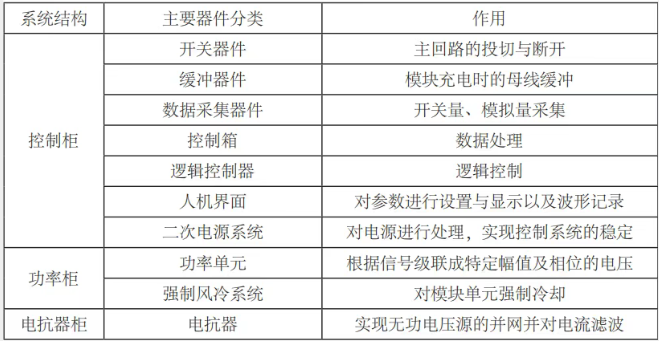

SVG 系列产品主要分为三部分：控制柜、功率柜、电抗器柜（若使用电抗器为空心电抗器，则无此柜体）。其中功率柜实现了极大的统一性，方便了产品容量的扩展及稳定性。各电压等级的装置由控制柜、功率柜及电抗器柜（或空心电抗）组成。其中 35kV 装置采用了柜体及模块的独特设计，不必使用安全围栏即可保证操作者的安全；采用最新设计使得冷却风机能够直接安装于柜顶，降低了安装难度，使安装与维护更加方便。各柜体中主要器件及作用如表所示。
五、SVG 运行方式

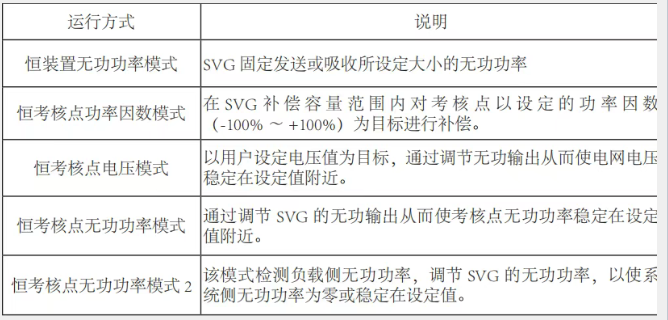

运行方式包含了五种：恒装置无功功率模式、恒考核点无功功率模式、恒考核点功率因数模式、恒考核点电压模式、恒考核点无功功率模式。
由下拉框选定，并于右侧设定目标值，目标值可随时更改，更改后可根据检测值检查补偿效果。
