一、二次回路定义
为确保一次系统安全稳定、经济运行和操作管理的需要而配置的辅助电气设备，如各类测控装置、继电保护装置、安全自动装置、故障录波装置等统称为二次设备。所谓的二次回路即是把这些设备按一定功能要求连接起来所形成的电气回路，以实现对一次系统设备运行工况的监视、测量、控制、保护、调节等功能。
二、二次回路分类
1、按照实现功能可以划分为：
（1）继电保护回路及安全自动装置回路。用于自动、快速、有选择地切除故障设备，并尽快恢复系统的正常运行，保证电力系统的稳定。
（2）测量回路。用于对输电线路和电气设备运行中的电气参数量及电能耗用量进行测量。通常包括电流、电压、频率、功率、电能等测量。
（3）调节系统。用于实时调节某些主设备的工作参数，以保证主设备和电力系统的安全、经济、稳定运行。
（4）断路器控制回路。用于对变电站断路器分、合操作的手动控制和自动控制。
（5）隔离开关操作及闭锁回路。用于隔离开关操作的手动控制和自动控制。实现隔离开关和断路器之间防止带负荷拉合隔离开关的闭锁、隔离开关与接地开关之间防止带地线合闸的闭锁等。
（6）信号回路。用于指示一次设备的运行状态，为运行人员提供操作、调节和处理故障的可靠依据。
（7）同期回路。在需要经常解列、并列的变电站，用于电力系统的并列。目前需要经常进行解列、并列的变电站越来越少。
（8）直流电源路。用于对上述二次系统以及事故照明转置进行供电。
2、按照电源性质可以划分为：交流回路和直流回路
交流回路是由电流互感器和电压互感器供电的全部回其作用是为次采集相关次设备的运行参教（电流、电压等交流信号，以实现对一次系线备运行工况的监视、测量、控制、保护、调节等功能
直流回路指的是直流电源正极到负极之间连接的全部回路，主要作用是：
（1）对衡路器及隔离开关等设备的操作进行控制。隔离开关操作回路多采流380V供电，也有采用直流供电的方式。
（2）指示一、二次设备运行状态、异常及故障情况
（3）提供二次装置工作的电源，一般为±220V（或±110V） 另外，纵联保护的信号传输回路通常也可视作二次回路的一部分。
三、典型图形符号
（1）常见二次设备标注
（2）常见电气图形符号
建议参考：

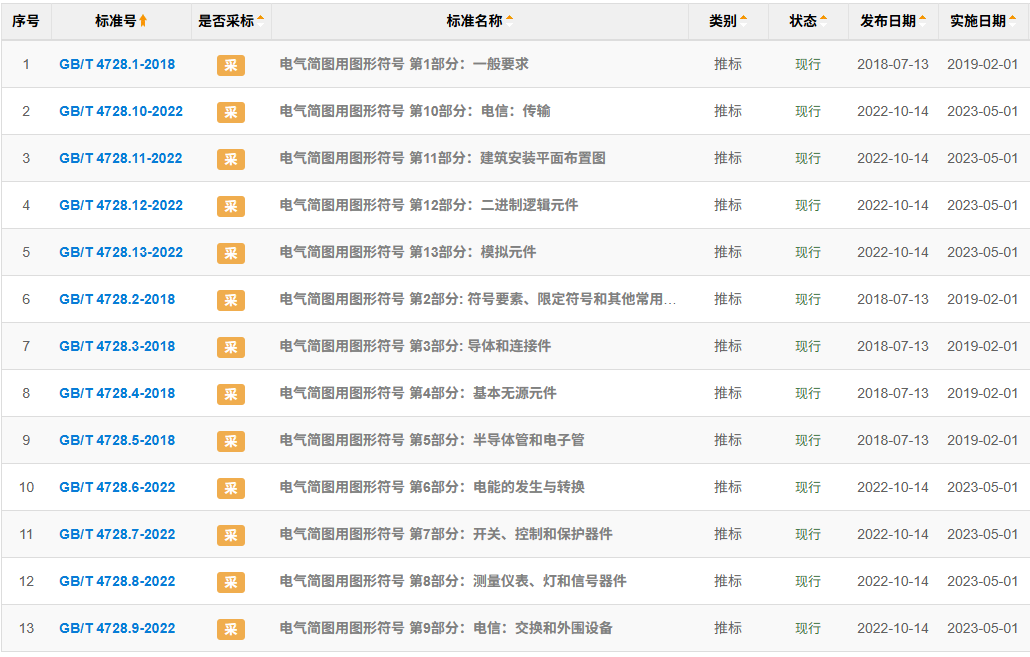

GB/T 4728《电气简图用图形符号》
本站收录的CAD版本：GB/T 4728-2008 <点击打开>
GB/T 7159-87《电气技术中的文字符号制订通则》(已废止)
四、IEC回路标号原则
展开图中一些数字或数字与文字的组合，称之为回路标号。
回路标号按“等电位”原则，即在回路中连于一点的所有导线（包括接触连接的可拆卸线段），须标以相同的标号。
回路标号以一定的规则反映了回路的种类和特征，使工作人员能够对该回路的用途和性质一目了然，便于二次回路的缺陷查找和故障分析。
（1）同一回路中由电气设备（元件）的线圈、触点、电阻、电容等所间隔的线段，都视为不同的线段（在接点断开时，接点两端已不是等电位），应给予不同的回路标号。
（2）回路标号一般由3位及以下数字组成，根据回路的不同的种类和特征进行分组，每组规定了编号数字的范围，交流回路为标明导线相别，在数字前面还加上A、B、C、N、L等文字符号。对于一些比较重要的回路都给予了固定的编号，例如直流正、负电源回路，跳、合闸回路等。
（3）直流回路标号方法为：以奇数表示正极，例如101，偶数表示负极例如102。先从正电源出发，以奇数顺序编号，直到最后一个有压降的元件为止。如果最后一个有压降的元件的后面不是直接连在负极上，而是通过连接片、开关或继电器触点接在负极上，则下一步应从负极开始以偶数顺序编号至上述已有编号的结点为止。
（4）小母线编号作为重要的二次设备，在展开图中用粗线条表示，并注以文字符号。对于控制和信号回路中的一些辅助小母线和交流电压小母线，除文字符号外，还给予固定的回路标号，以进一步区分。 根据IEC标准的规定，导线的文字标号不一定要有，也不一定要统一标号。
常用二次回路导线的IEC标记:
（1）导线的IEC标记: 回路标号由“约定标号+序数字”构成。
（2）导线常见约定标识

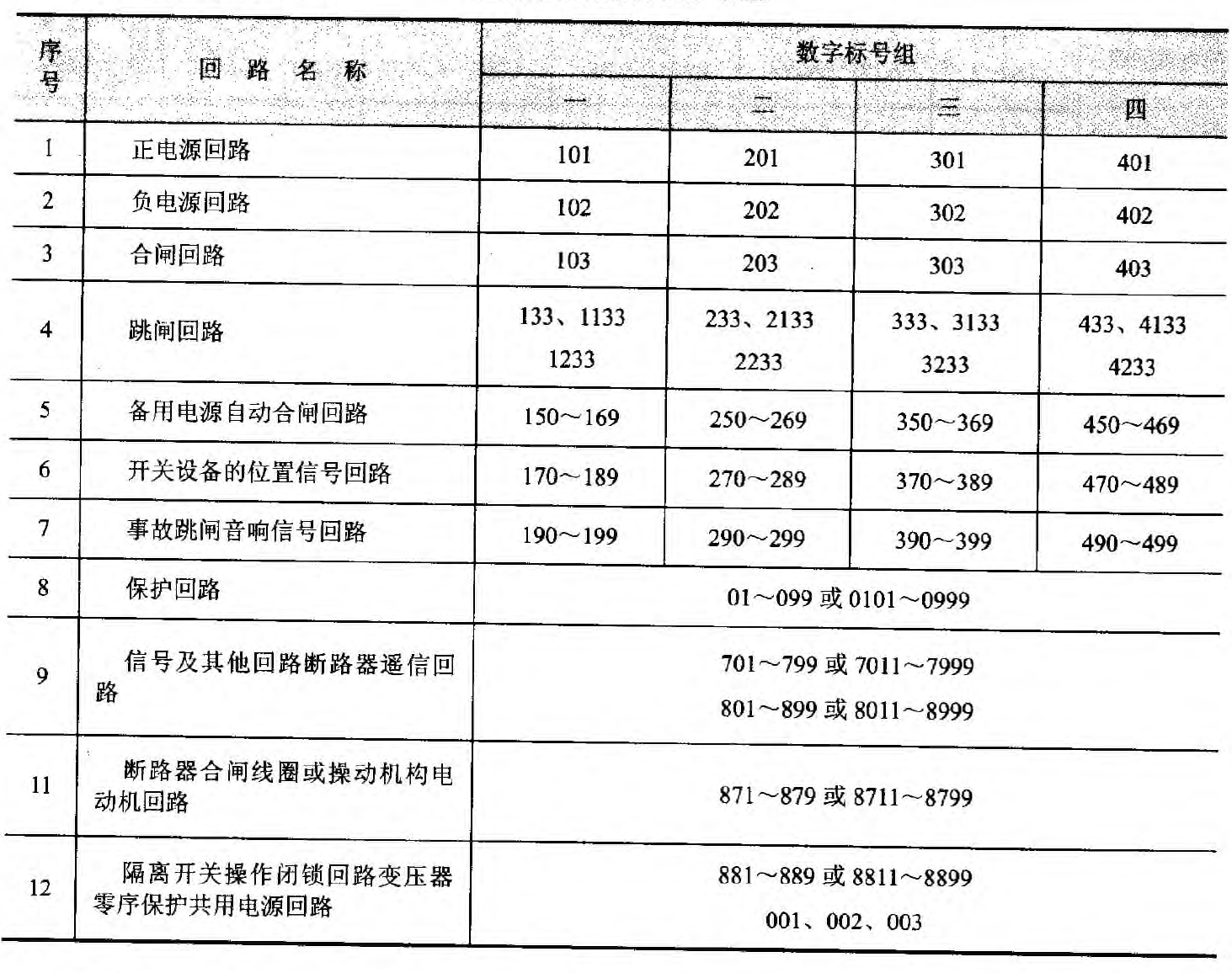

（3）直流回路的数字标号
（4）线路保护及辅助装置标号
（5）元件保护及辅助装置标号

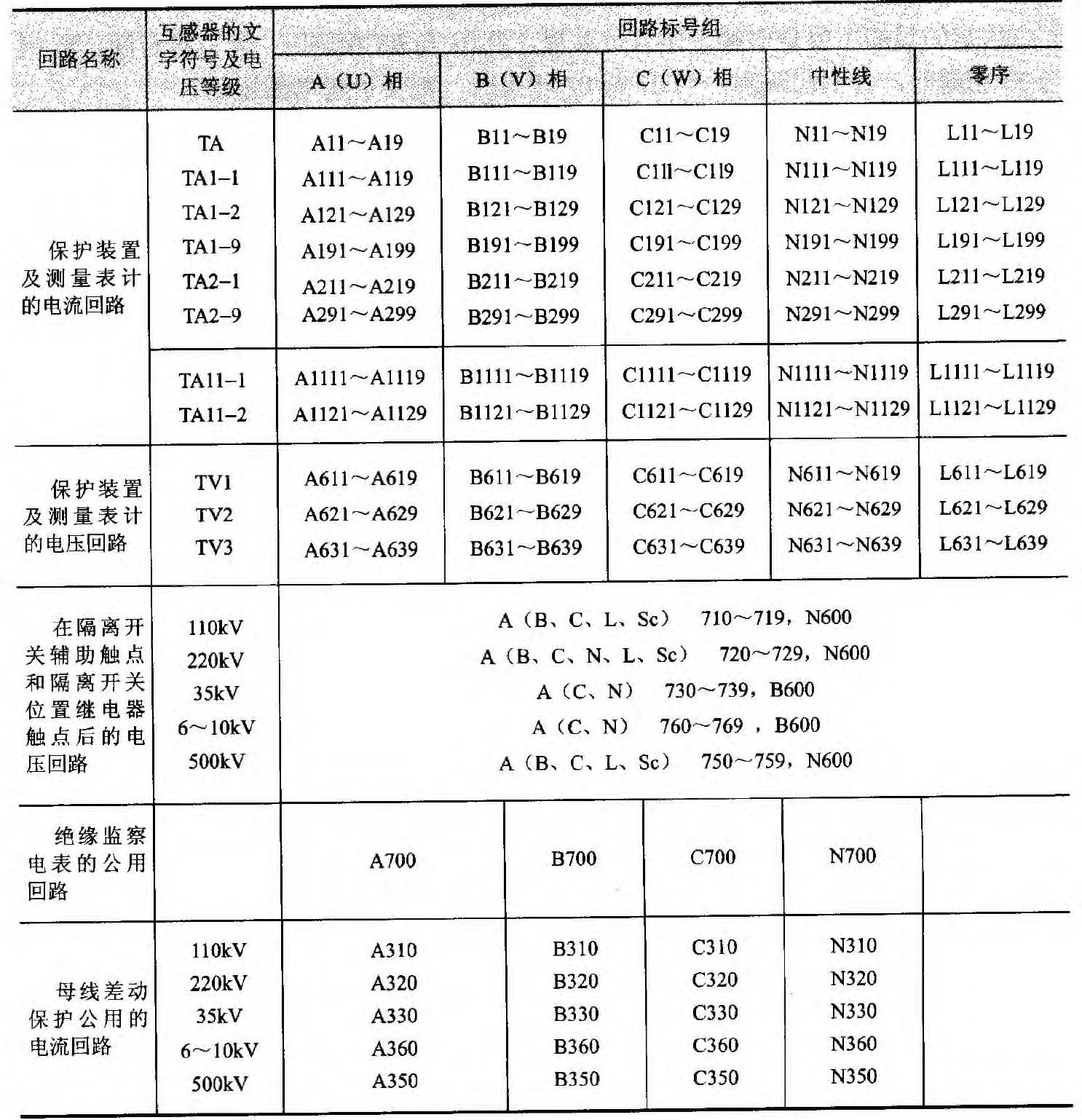

（6）交流回路的数字标号

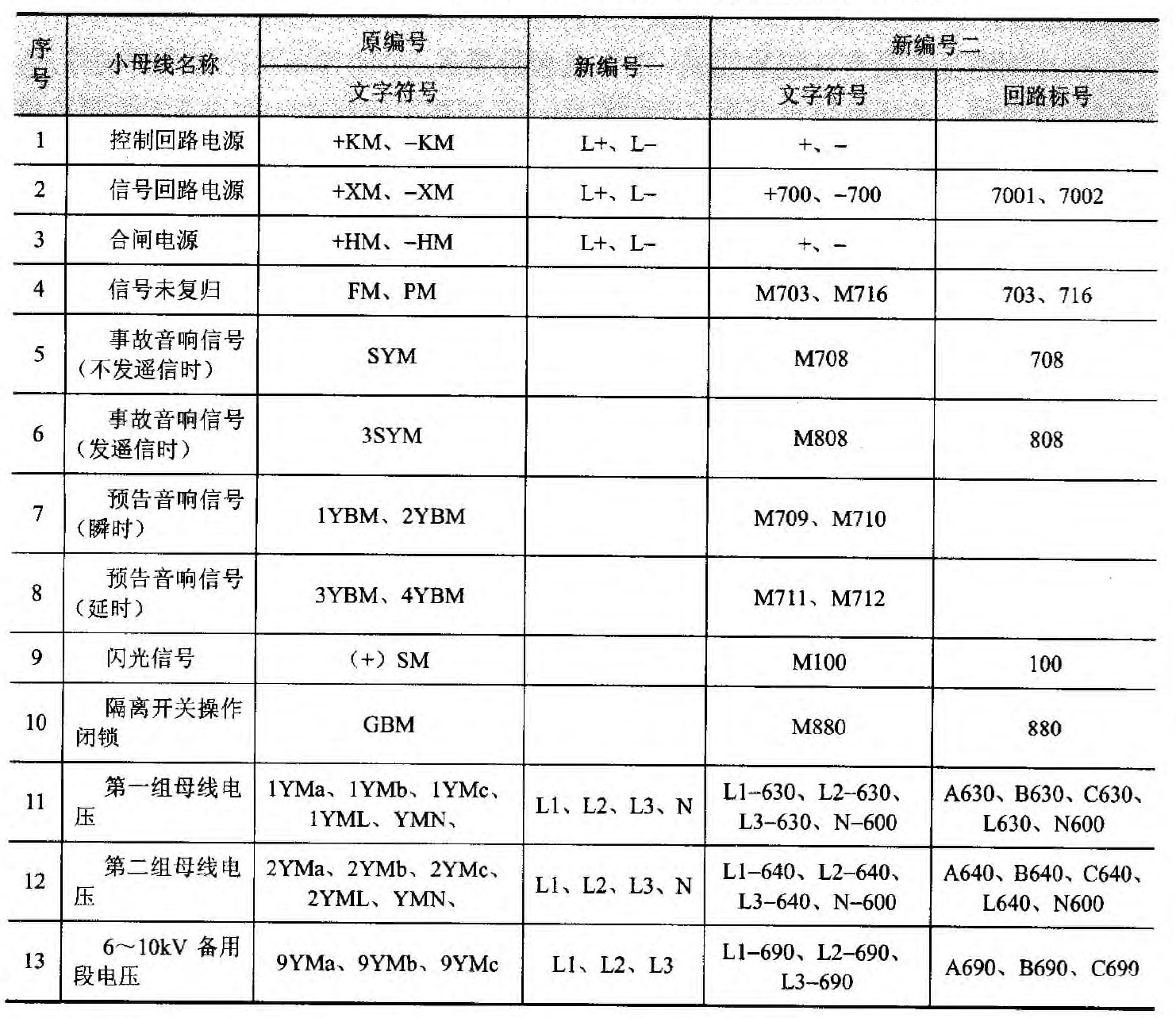

（7）小母线符号和回路标号
五、常用读图方法
（1）先交流、后直流 先看二次接线图的交流回路，把交流回路看完弄懂后，根据交流回路的电气量以及在系统中发生故障时这些电气量的变化特点，向直流逻辑回路推断，再看直流回路。一般来说，交流回路比较简单，容易看懂。并且二次设备作为一次设备保护监控装置，必须对一次设备电压电流进行采样，从而进行判断处理，所以看二次回路图，最好是先了解交流回路图，再进而看直流回路。
（2）交流看电源、直流找线圈 交流回路要从电源入手；交流回路有交流电流和电压回路，先找出电源来自哪组电流互感器或哪组电压互感器，在两种互感器中传输的电流量或电压量起什么作用，与直流回路有何关系，这些电气量是由哪些继电器反应出来的，找出它们的符号和相应的触点回路，看它们用在什么回路，与什么回路有关。
（3）抓住触点不放松，一个一个全查清 继电器线圈找到后，再找出与之相应的触点。根据触点的闭合或开断引起回路变化的情况，再进一步分析，直至查清整个逻辑回路的动作过程。
（4）先上后下、先左后右，屏外设备一个也不漏 看端子排图要配合展开图来看。展开图上凡屏内与屏外有联系的回路，均在端子排图上有一个回路标号。端子排图是一系列数字和文字符号的集合，把它与展开图结合起来看就可清楚它的连接回路。
