一、地埋式箱变
1、特点：

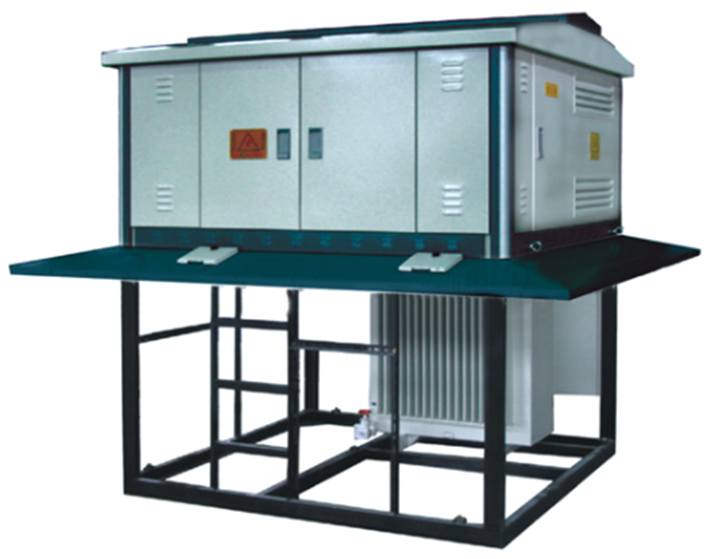

1)组成特点：地埋式变压器（地下地坑内）+广告灯箱方式的户外成套开关设备（地上），半埋安装.
2)优点：地埋式箱变具有体积小（实际地表占有面积只有传统欧变的1/3），能在一段时间内浸没在水中运行，地面上的大幅的广告灯箱位将为客户发挥长期的广告收益价值。
3)标准规范：JB/T10544-2018 《地下式变压器》、GB/T17467-2020 《高压/低压预装式变电站》

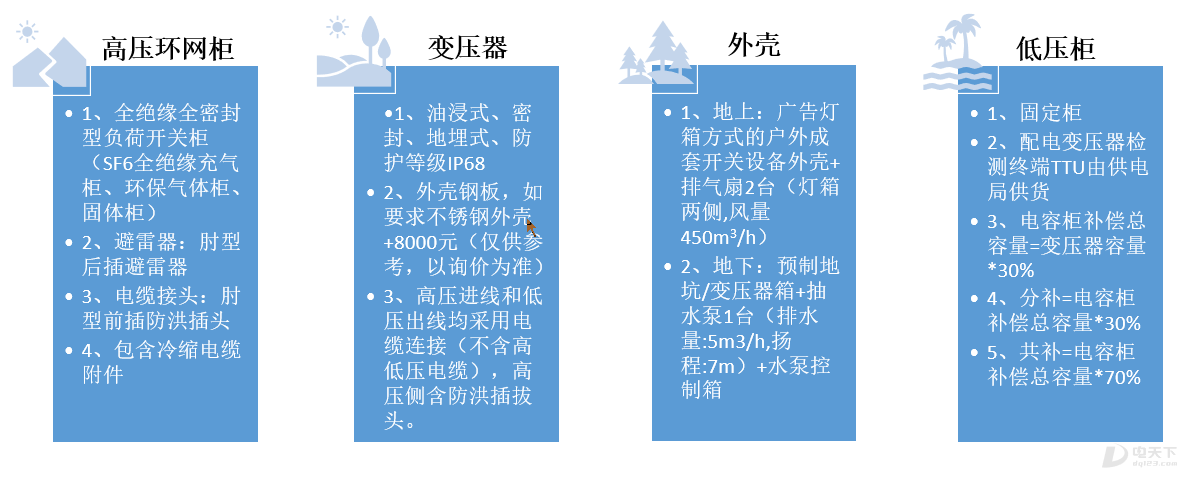

2、组成：

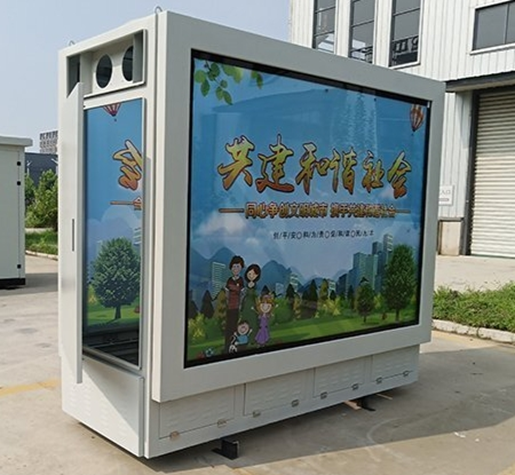

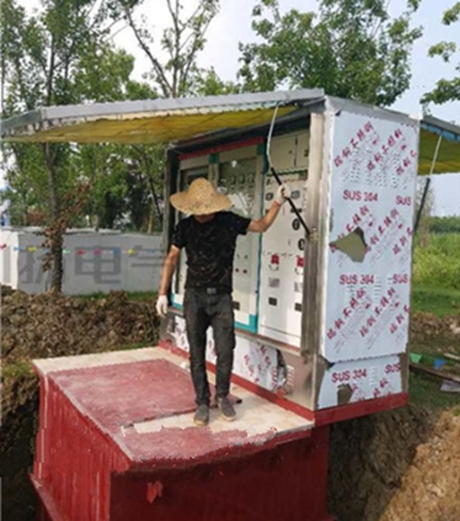

组成1-广告灯箱方式的户外成套开关设备(地上部分)

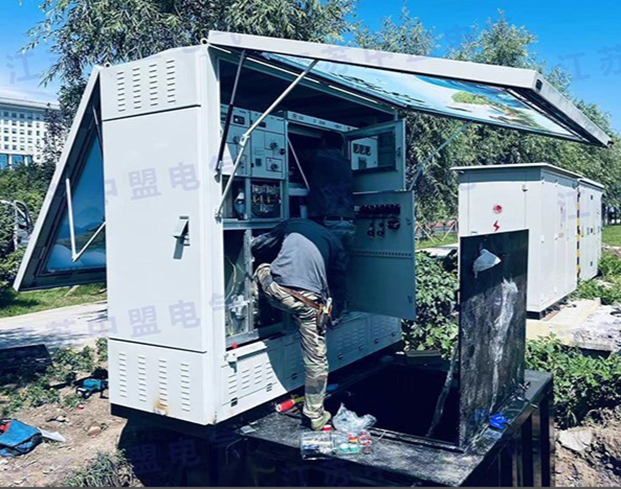

.广告灯箱式结构，灯箱外壳的两门可全角度打开，并有气弹簧支撑定位，便于开关设备的操作和维护。
.灯箱外壳的两面为广告板，采用体积小、光源均匀的LED发光元件。
.广告灯箱与开关设备的门锁独立设置，灯箱维护不影响开关设备运行。
.开关设备采用双层门结构，防护等级达到IP34，第二层为仪表门，确保灯箱式外壳被破坏以后，低压柜仍然达到一个完整独立的户外低压产品的保护水平。
.隐藏在灯箱外壳中的风机可以自动对地坑基础内进行排风和送风来降低温度。

组成2-预制式地坑(地下)
.采用板厚≥6mm的钢板焊接成型的全密封结构，确保地表水及其它杂物不能进入地坑内；也可采用预制式钢筋混凝土结构，并采用先进的防水技术处理，确保基础不渗漏。
.地坑底部设置有集水池，并安装有受主动排水系统控制的潜水泵。
.地坑内：安装有高低压电缆安装支架，便利电缆安装固定；安装有防水照明灯，便利检修。
.基础顶盖设有可打开的检修孔。

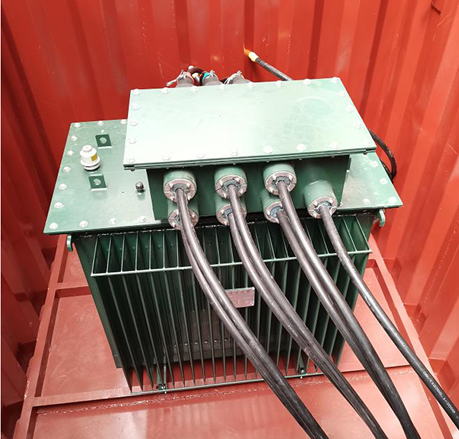

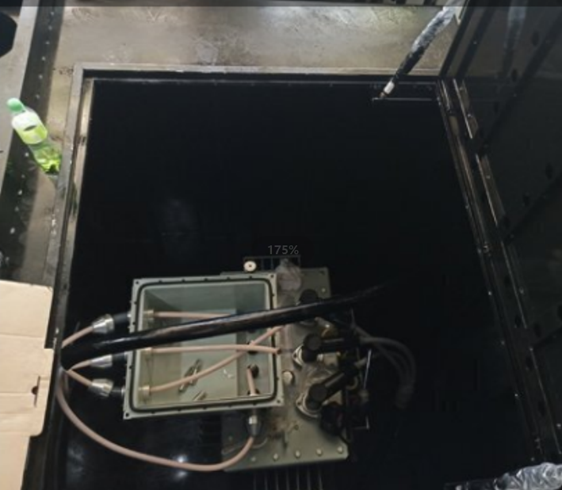

组成3-地下式组合变压器/地埋变
.箱体采用钢板或不锈钢制作、全密封，防护等级达IP68，可浸入水中运行。

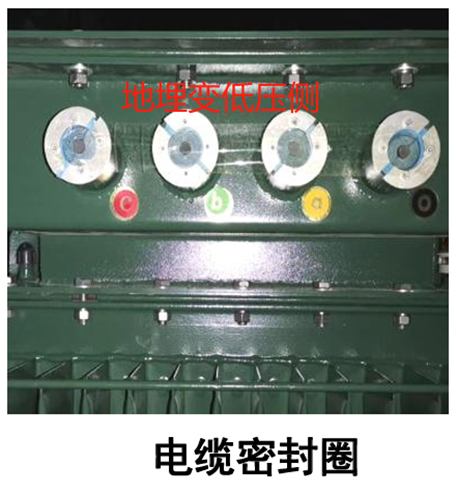

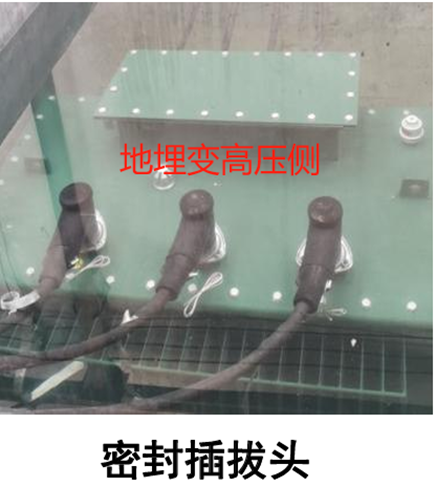

.高低压进出线采用防水全密封、全绝缘、全屏蔽的接线方式，运行更加安全。
.采用环烷基变压器油，确保具有良好的散热能力，绝缘耐热等级高。可采用非晶合金铁心，节能效果显著。
.后备及插入式熔断器，给予变压器更安全的保护。
.地埋变常用容量：30kVA_{630kVA。常用型号：SB11}-M.D-630KVA/10/0.4kV 三相低压箔绕式，设计序号11，密封，地埋。

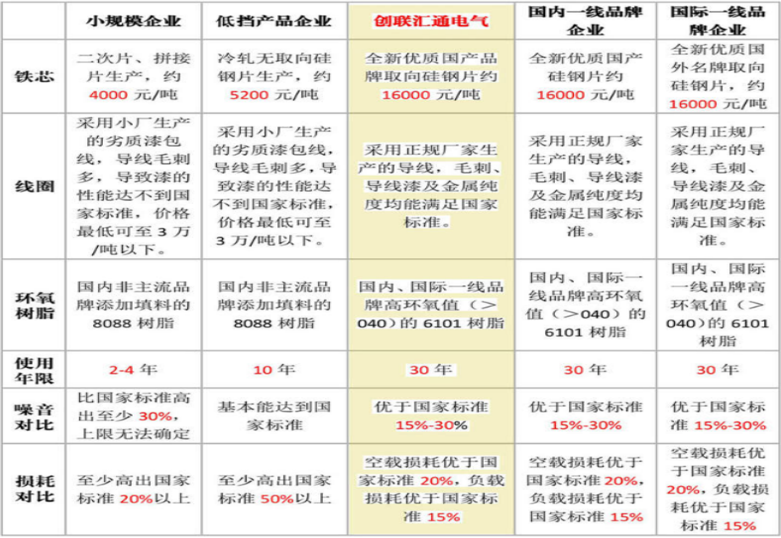

[地下式组合变压器/地埋变的质量价格对比]

二、地埋式箱变技术规范
1、三个方案(系统图)及对应的设备材料表：
1）地埋式箱变方案1-终端型/高工低计(30≤ S≤630kVA)

2）地埋式箱变方案2-终端型/高工高计(315 ≤ S≤630kVA)

3）地埋式箱变方案1-环网型/高工低计(30≤ S≤630kVA)

2、地埋式箱变-技术要求（30≤ S≤630kVA）
技术要求：
(1)箱变主要配置要求：高压部分采用全绝缘全密封环网负荷开关柜型；低压部分采用固定式柜型；配变可选用SB11-M.D型地埋油浸式，变压器结构为全密封全绝缘，防护等级为IP68。
(2)变压器箱内需配有自动感应排水系统，并设自动和手动切换排水控制升关，预防泄水后可排水。
(3)箱变外壳要求采用自然对流通风散热。并内置排风系统散热，当环境温度过高或变压器过负荷运行情况下自动启动风机散热。
(4)低压进线断路器，配置分励脱扣，失压脱扣装置可根据当地供电部要求设定。
(5)无功补偿装置，补偿容量为变压器容量的20～40%，电容器需分组配手、自动投切。
(6)低压计量装置需配置供电部门专用的铅封口，计量装置二次需配供电部门专用接线盒。
(7)灯箱式开关柜外壳采用304不锈钢制作，其户告翼采用寿命长且光源均匀的LED发光板作广告照明，灯箱发光板厚度不大于25mm，灯箱式开关柜采用三层门保护，内部配置防盗报警遥控控制系统，确保配电的安全。
(8)变压器中性点及所有电气设备金属外壳均可靠接地，接地电阻不大于4欧姆。

使用说明：
(1)本图以630kVA专用变压器为例。采用单回10kV电源，根据方案的不同采用高供低计或高供高计供电方式。
(2)本设计接线方案适用于S≤630kVA终端型景观式地埋箱变。
(3)箱变低压出线回路数可根据用户需要配置。
(4)图中所列成套设备和电气元件的型号规格仅供参考，实际选用时可根据需要确定，但必须符合《业扩导则》及相关技术规范及标准要求。
(5)图中"□"代表为变化参数，可根据供电部门及其它相关规定决定。
(6)图中箱式变标出外形尺寸只作参考，具体以厂家生产尺寸为准。
(7)其它箱变容量可参照高、低压电气设备及主要材料表选用。

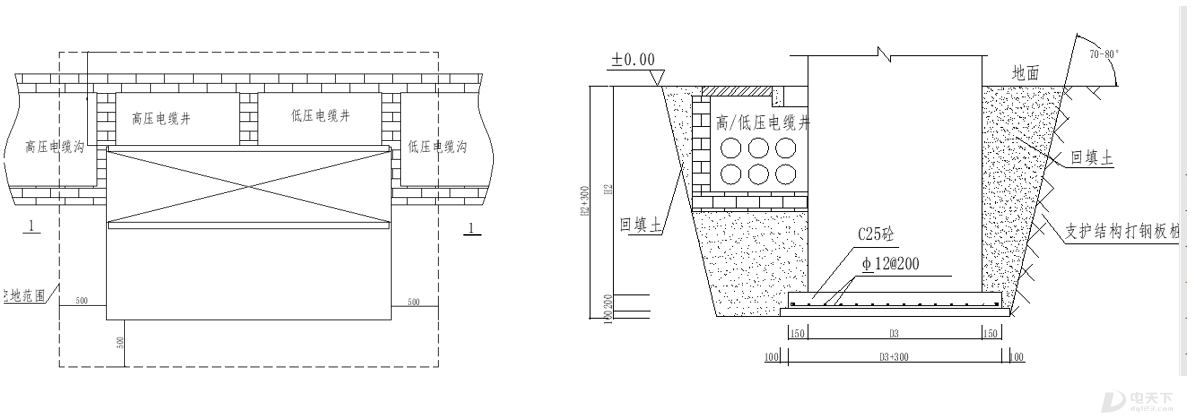

3、地埋式箱变-外形尺寸

4、地埋式箱变-基础

三、地埋式箱变报价案例分享-图纸和技术要求
项目报价实例 <点击打开>
1、图纸技术要求：
1)景观地理式变电站主要配置要求：高压部分采用全绝缘全密封环保气体环网负荷开关柜型；低压部分采用固定式柜型；配变可选用SB11一M.D型地理油浸式，变压器结构为全密封全绝缘，防护等级为P68。
2)变压器箱内需配有自动感应排水系统，并设自动和手动切换排水控制开关，预防泄水后可排水。
3)景观地埋式变电站外壳要求采用自然对流通风散热。并内置排风系统散热，当环境温度过高或变压器过负荷运行情况下自动启动风机散热。
4)中压负柜接地升开关操作机构需配有防误操作外挂锁装置。
5)低压总并关采用框架抽展式智能断路器，配置分励脱扣，取消失压脱扣装置。
6)低压进线需配置（TTU）配变监测计量终端供电部门专用的铅封口，二次接线端子采用风凰端子。
7)低压柜内外露电气部分须加绝缘外套防护。
8)灯箱式开关柜外壳采用304不锈钢制作，其广告翼采用寿命长且光源均匀的LED发光板作广告照明，灯箱发光板厚度不大于25mm。灯箱式开关柜采用三层门保护，内部配置防盗报警遥控控制系统，确保配电的安全。
9)变压器中性点及所有电气设备金属外壳均可靠接地，接地电阻不大于4欧姆。
10)无功补偿控制器（E）需具备采集电容电容器投切状态、功率因数、低压侧三相电压、三相电流等基本运行参数功能。
11)无功补偿控制器采用485数据线与配变监测计量终端连接。

2、报价清单及报价注意事项：

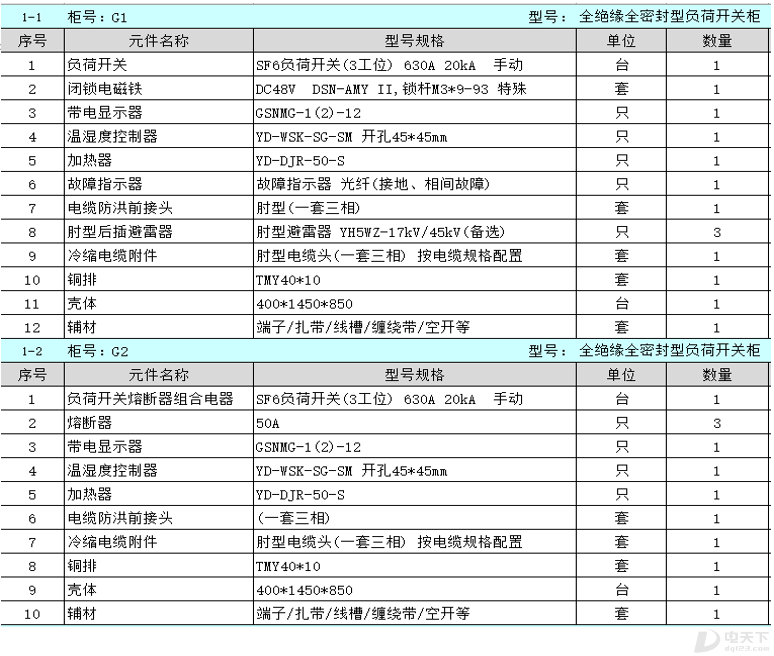

全绝缘全密封环网柜主要元件清单：

报价注意事项：
