一、电气火灾监控系统-重要性

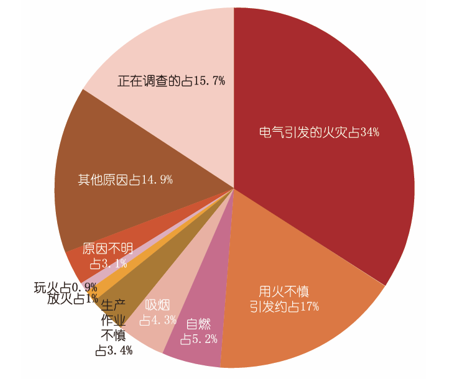

电气火灾成为火灾发生的主要原因，在整个火灾事故中所占的比重已超过34%，严重威胁着人民生命财产安全，已成为火灾防治的重点，必须采取技术措施从根本上抑制电气火灾的发生→电气火灾监控系统。

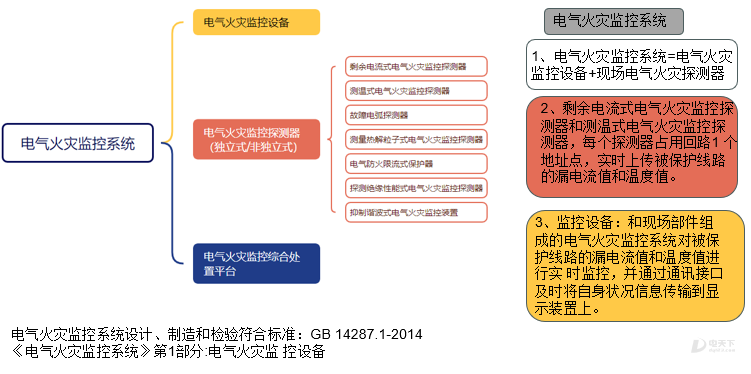

二、电气火灾监控系统及其主要组成
2.1 组成
电气火灾监控系统，由监控设备和探测器构成，当电气线路的监测参数超过设定的报警值时，能够迅速触发报警和控制信号，并精准显示发生报警的确切位置。
一般而言，电气火灾监控系统涵盖包括监控主机在内的各种设备，以及多种监测探测器，比如，剩余电流探测器和温度监控探测器。
2.2 相关术语

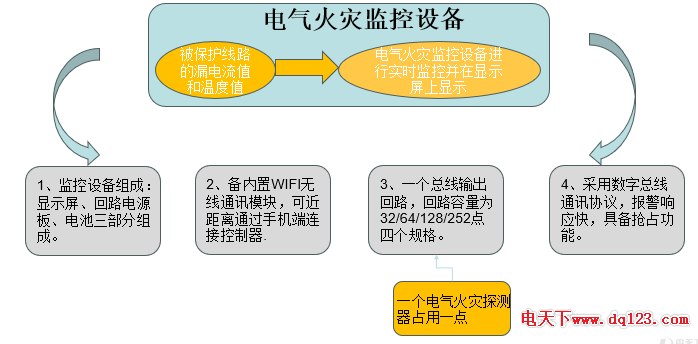

① 电气火灾监控设备。此设备能即时响应监控探测器发送的漏电或故障报警信号，产生声响和光线报警及控制信号，并具有查询、打印输出报警数据、展示报警位置以及记录和保存报警信息的功能。
② 电气火灾监控显示单元。该设备能够接受来自电气火灾监控探测器的信号，并具备配置及显示探测器所发出的故障报警信息的能力。
③ 剩余电流监控探测器。监测器用以观察被保护电路内剩余电流的波动，一般由剩余电流互感器和信号处理单元组成。
④ 测温监控探测器。此探测器能够监测受保护电路内温度参数的变化。
2.3探测器的工作原理
电气线路剩余电流（也称泄漏电流）是指当线路或电气设备出现绝缘破损时，部分电流不通过线路而以大地为支路形成回路，引起线路流入流出的电流不等，有一部分电流通过大地流回电源，这部分电流即为剩余电流。

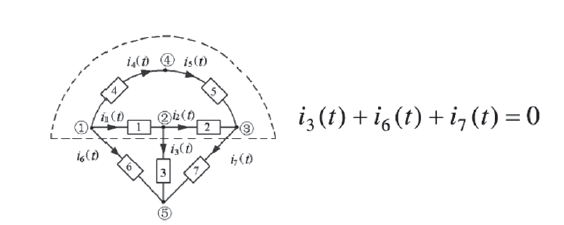

剩余电流探测器主要包括：检测元件（剩余电流互感器）、判别元件、执行元件（报警装置）、电子信号放大器等。而剩余电流互感器的工作原理则源于基尔霍夫电流定律（KCL）：即流入电路中任意节点的复数电流的代数和等于零（即Σi（t）=0）。如下图所示。
剩余电流探测器中的检测元件是用来检测线路中的剩余电流，判别元件则把检测剩余电流与预定值相比较，当剩余电流值达到或超过预定值时，发出报警信号。而其主要元件则是剩余电流互感器。如下图所示。

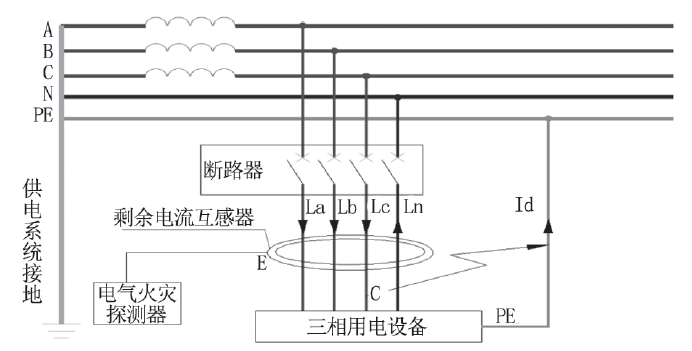

图中，La、Lb、Lc 为相电流，Ln 为中性线电流，Ld 为相线在c 点的对地剩余电流，E 为任一封闭面。根据基尔霍夫电流定律流入电路中任意节点的复数电流的代数和等于零，则有：
La+Lb+Lc-Ln-Ld=0
经整理得出：La+Lb+Lc-Ln=Ld。
在正常情况下，三相电流矢量和与n 线中流过的电流大小相等方向相反，相互抵消。那么电流La、Lb、Lc 和Ln 在电流互感器中产生磁通的矢量和等于0，即有：FLa+FLb+FLc-FLn-FLd=0，那么电流互感器的二次线路中就没有感应电压输出，因此，剩余电流探测器不发出报警信号。
当C 相在C 点因线路绝缘损伤或其他原因出现对地电流时，在图中E 位置的线圈会产生一个与剩余电流Ld 成比例的电流，这个电流的大小可以指示出配电线路和电气设备中的电流泄露状况。则：La+Lb+Lc-Ln-Ld ≠ 0。
那么， 电流La、Lb、Lc 和Ln、Ld 在电流互感器中产生磁通的矢量和不等于0，则：FLa+FLb+FLc-FLn-FLd ≠ 0，电流互感器二次回路就有电压输出。再由AC/DC 转换和A/D 变换，经CPU 处理后，通过二总线传输到剩余电流式电气火灾探测器。当泄漏电流触及设定的报警临界值时，剩余电流式电气火灾探测器将通过报警总线向电气火灾监控设备发送声响和光线报警信号，并展示报警位置，使得值班人员能够获得提醒并执行相应的检测措施。

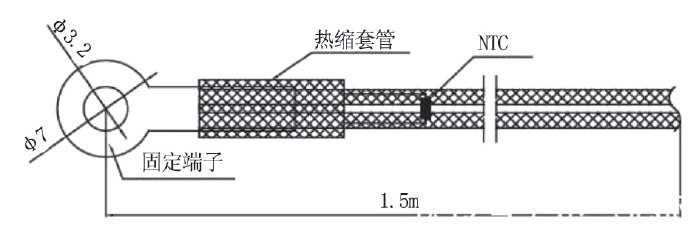

目前的规范规定电气火灾监控系统必须同时监测配电线路的剩余电流和温度，因此，电气火灾探测器还需要配备温度传感器。即为热敏电阻NTC，它提供0～120° C 的温度监控基准，可以用来监测线缆或配电箱体的温度，提供温度保护。如下图所示。
三、设计依据以及制造和检验标准
近年来，随着各种新规的实施，相关设计规范对此部分内容也有很明确的规定：
① GB51348-2019《民用建筑电气设计标准》第13.2.2 条规定了应设置电气火灾监控系统的场所。
② GB50016-2014（2018年版）第10.2.7 条规定了宜设置电气火灾监控系统的场所。
③ GB50116-2013《火灾自动报警系统设计规范》第9 节专门对电气火灾监控系统做出详细的设置介绍。
④ GB50054-2011《低压配电设计规范》第6.4 节对配电线路电气火灾防护做出了规定。
⑤ GB50096-2011《住宅设计规范》第8.7.2 条第6 款规定“每幢住宅的总电源进线应设剩余电流动作保护或剩余电流动作报警”。
⑥ GB50368-2005《住宅建筑规范》第8.5.2 条规定“住宅供配电应采取措施防止因接地故障等引起的火灾”。

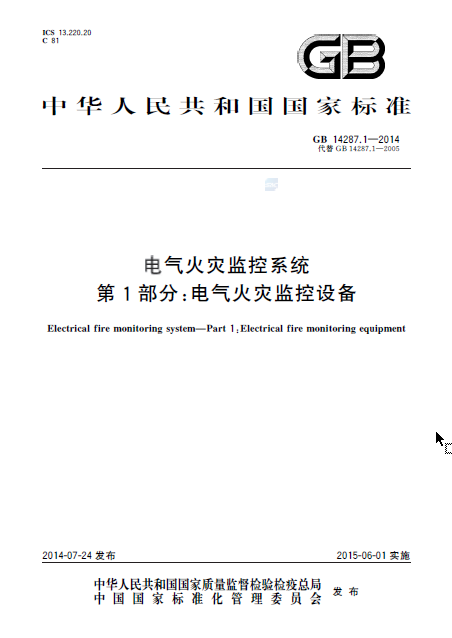

电气火灾监控系统的设计、制造和检验符合标准：GB 14287.1-2014 《电气火灾监控系统》第1部分:电气火灾监控设备。

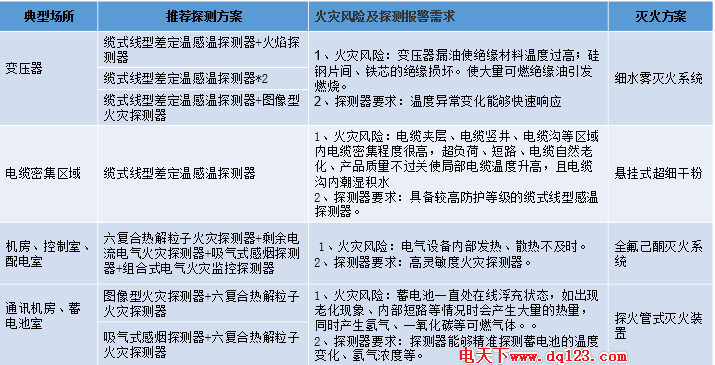

四、变电站火灾自动报警系统解决方案

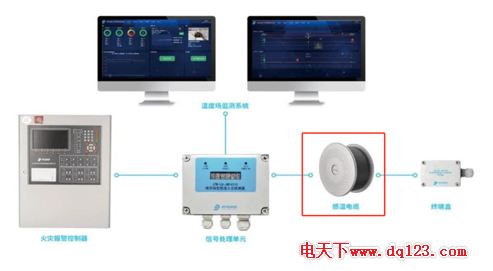

实例-缆式线性差定温火灾探测器应用
① 变压器电气火灾防护：测温电缆S型缠绕在变压器的外壳上面，信号处理单元、测温电缆、终端接线盒一一对应。
② 电缆密集区域电气火灾防护在电缆密集区域，通过缆式线型差定温火灾探测器的差温特性和定温特性，对电缆的运行温度进行实时监测，可及时探测过热和异常升温情况，以便于更快速地进行火灾救援。
五、电气火灾监控设备及常用品牌
常用品牌：
① 电气火灾探测器-青鸟消防
② 故障电弧探测器-施耐德万高iARC系列、德力西AFDD系列、斯德瑞SDR-AFD系列
③ 电气防火限流式保护器-永诺、斯德瑞、塞夫
④ 测量热解粒子式电气火灾探测器和储能在线极早期热失控火灾预警系统-天龙中闽科技
⑤ 探测绝缘性能式电气火灾监控探测器-北京航天常兴科技
⑥ 配电柜无线报警自动灭火系统和配电柜自动灭焰装置-斯德瑞
六、电气火灾探测器选型-青鸟消防
6.1实际项目图纸及选型要点

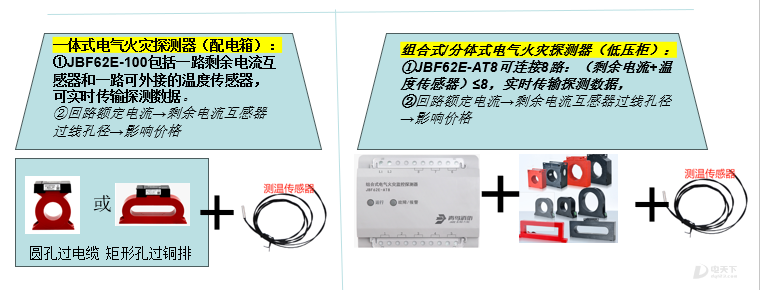

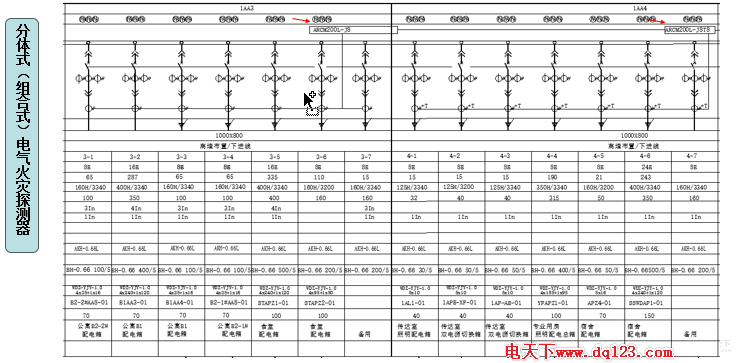

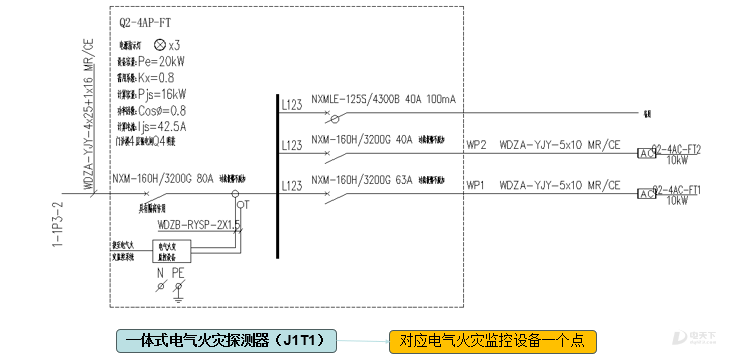

剩余电流互感式探测器-配电箱：
剩余电流互感式探测器-配电柜：
选型要点：

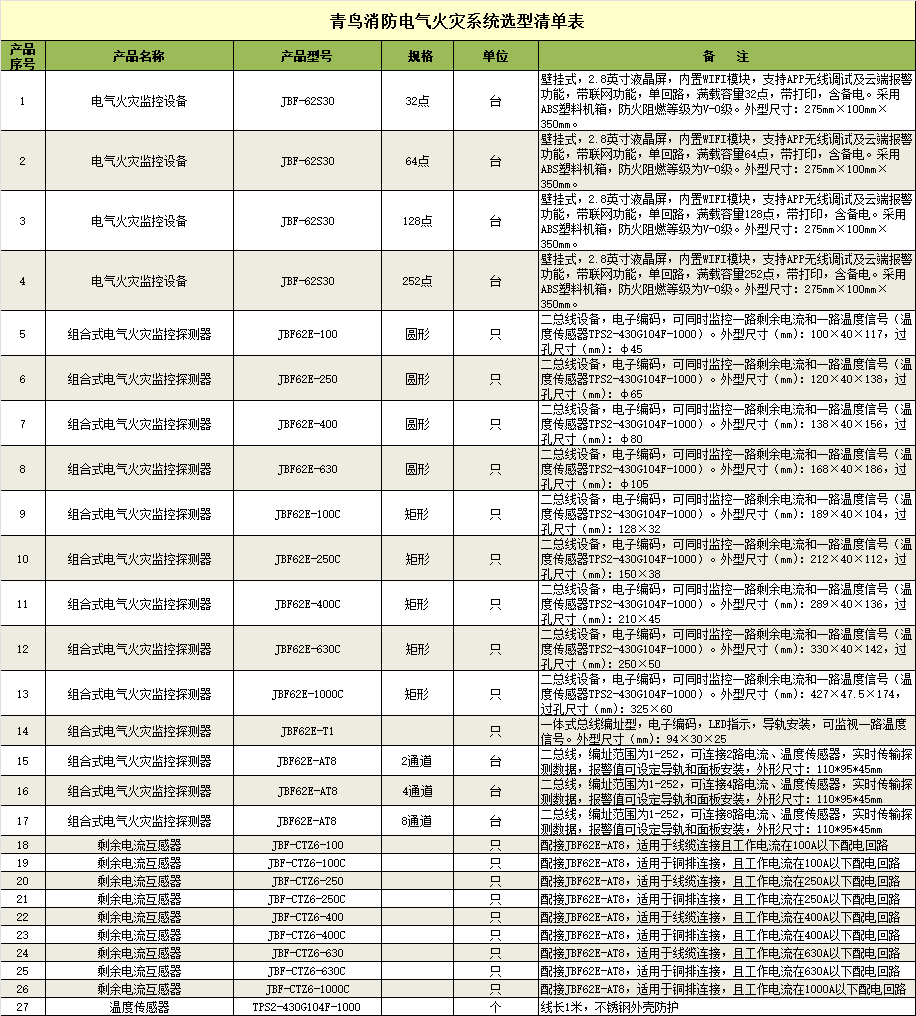

6.2青鸟消防的电气火灾探测器选型及选型清单
6.3本站上架的青鸟消防火灾监控系统样本
① JBF62E-AF01故障电弧说明书V1.0-22.4.13
② JBF62E-AT8组合式电气火灾监控探测器使用说明书V1.0
③ JBF-62S30电气火灾监控系统使用说明书
④ JBF-CTZ6 系列剩余电流互感器使用说明书
<点击打开>
七、故障电弧探测器选型-施耐德万高iARC系列、斯德瑞SDR-AFD系列及德力西AFDD系列

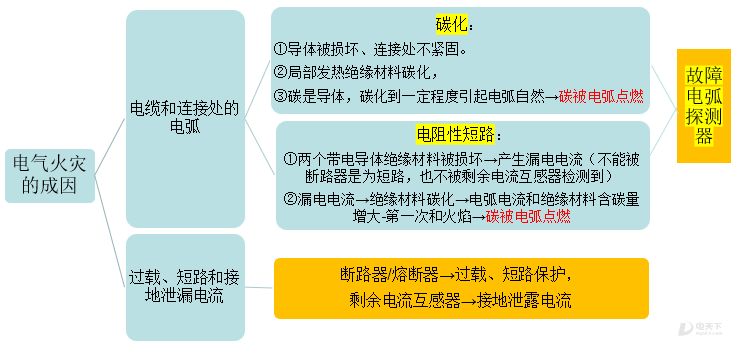

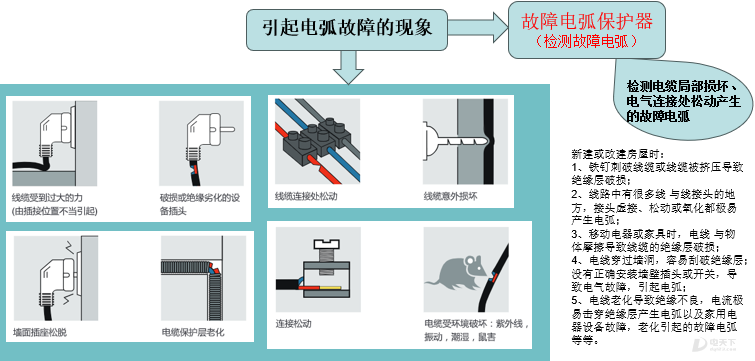

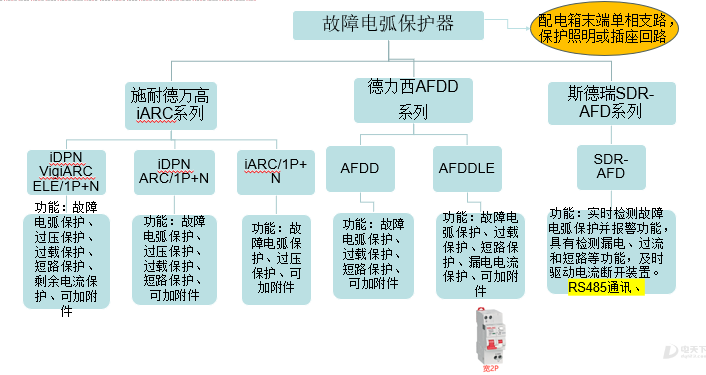

7.1故障电弧探测原理、应用场景及常用品牌型号功能对比
7.2施耐德万高故障电弧探测器

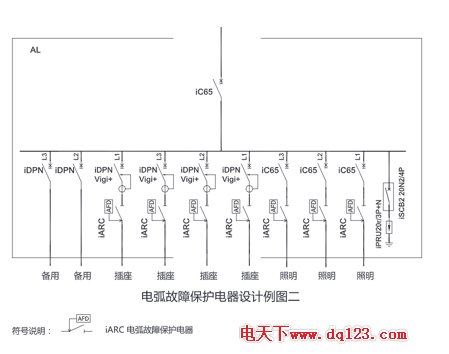

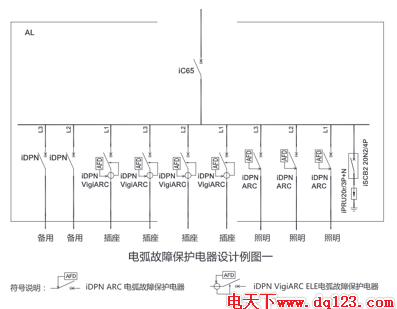

1、两个案例
电弧故障保护电器说明：
① iARC系列电弧故障保护电器可探测电缆老化处或触头连接处产生的容易引发火灾的故障电弧，在火焰出现前自动切断被保护电路，有效降低火灾风险。
② iDPN ARC具备短路、过载、电弧及过压故障保护，最大额定电流为25A，最大额定短路分断能力可达10000A。
③ iDPN VigiARC ELE具备漏电、短路、过载、电弧及过压故障保护，最大额定电流为25A，最大额定短路分断能力可达10000A。
④ 设置于配电箱未端单相支路用于保护照明或插座回路。
⑤ iDPN ARC、iDPN VigiARC ELE为多合一产品，无需在前端安装MCB或RCBO。
电弧故障保护电器说明
① iARC可探测电缆老化处或触头连接处产生的容易引发火灾的故障电弧，在火焰出现前自动切断被保护电路，有效降低火灾风险。
② iARC与断路器或RCBO串接使用，用于保护L-N回路。配合的上级断路器最大额定电流为25A，最大短路分断能力可达10000A。
③ iARC不能够安装在进线主开关处，应设置于配电箱未端单相支路，用于保护照明或插座回路。。
④ 对于1P MCB或RCBO，iARC下游负载和上游的N线必须连接至iARC。

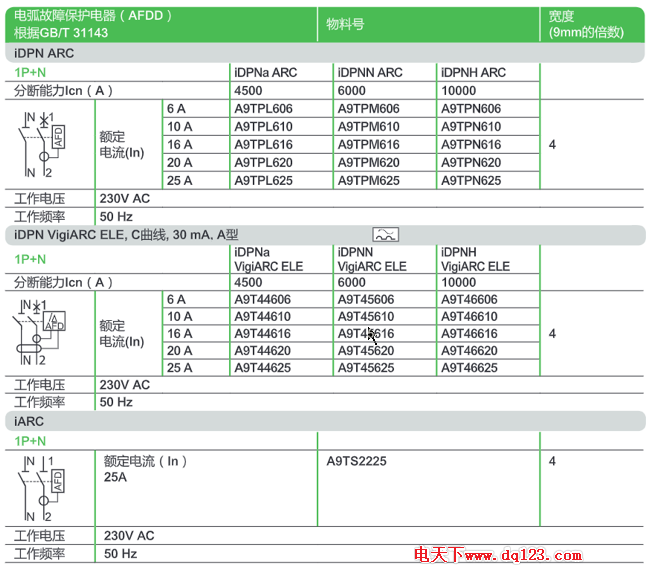

2、施耐德万高三种故障电弧保护器选型表
3、本站上架的施耐德万高故障电弧保护器样本
① iARC电弧故障保护2020
② 电气火灾监控系统WEFP
<点击打开>
7.3斯德瑞故障电弧探测器

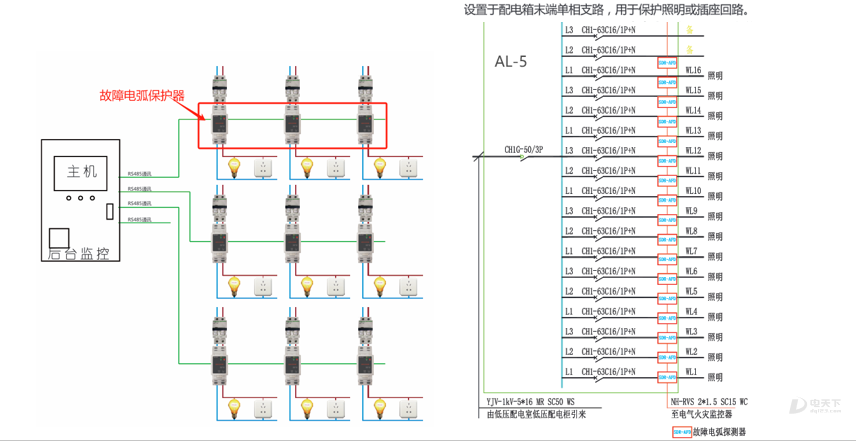

1、应用案例

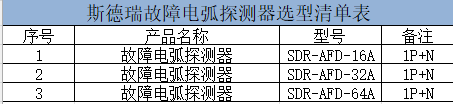

2、斯德瑞故障电弧探测器选型表
3、本站上架的斯德瑞故障电弧探测器样本
SDR-AFD（故障电弧探测器）产品手册(斯瑞德) <点击打开>
八、电气防火限流式保护器选型-永诺、斯德瑞、塞夫

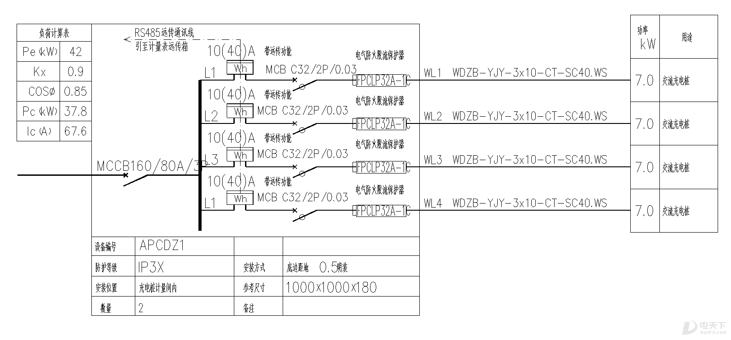

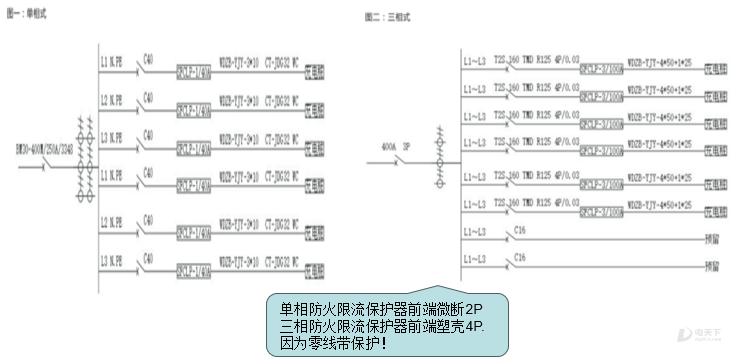

8.1实际项目图纸

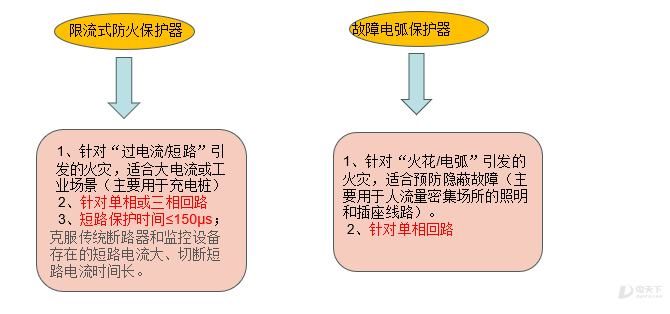

8.2限流式防火保护器与故障电弧保护器的区别

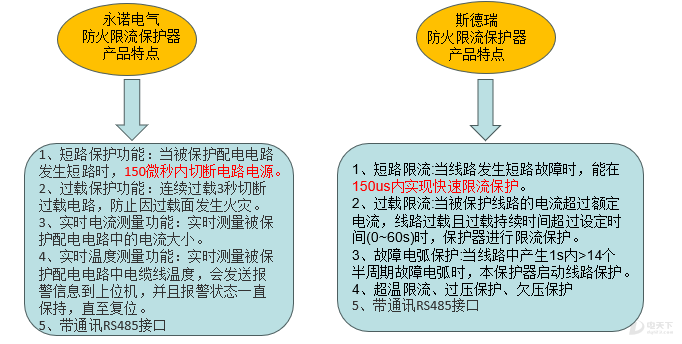

8.3永诺和斯德瑞两个品牌限流式防火保护器的产品特点对比和技术参数

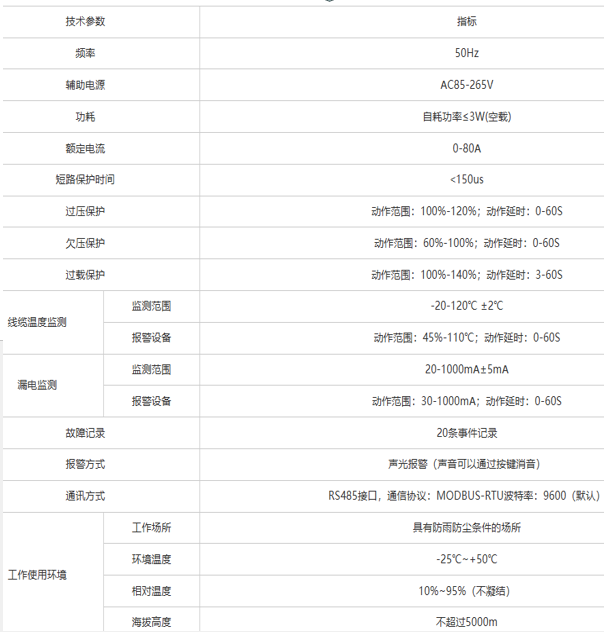

永诺限流式防火保护器技术参数表-选型时注意短路保护时间和保护内容

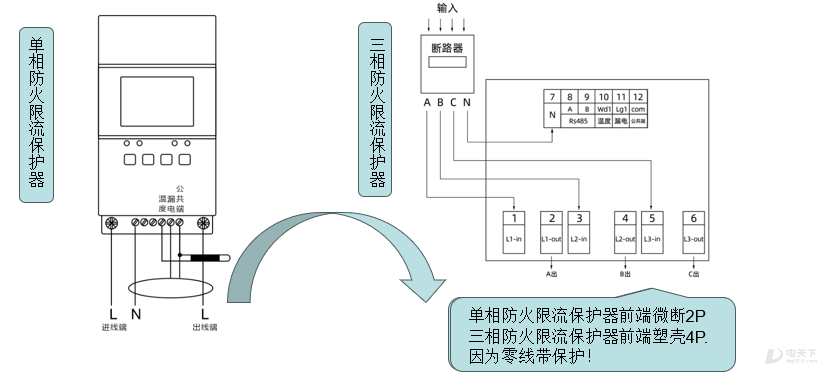

永诺限流式防火保护器接线示意图

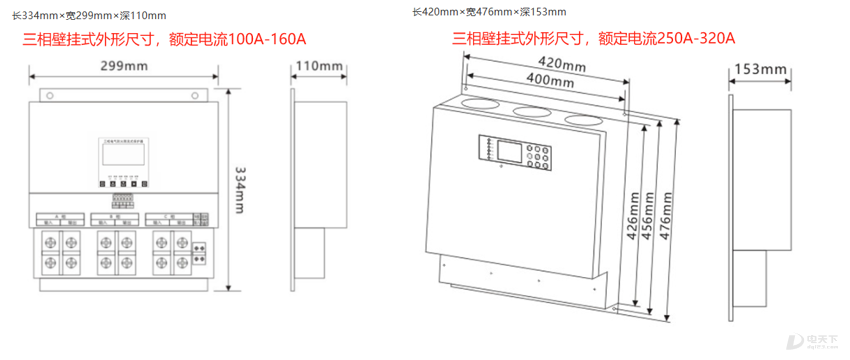

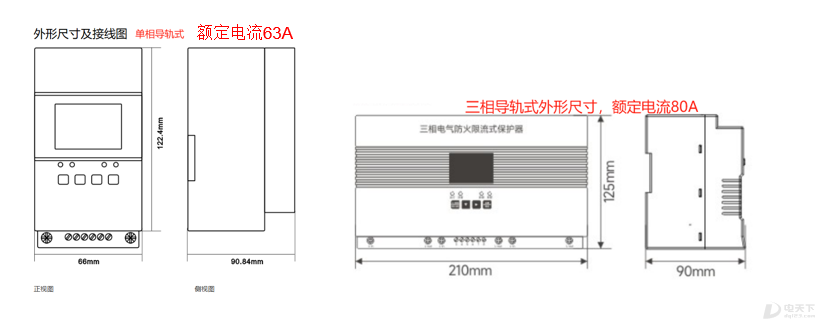

永诺限流式防火保护器外形尺寸、安装方式及额定电流

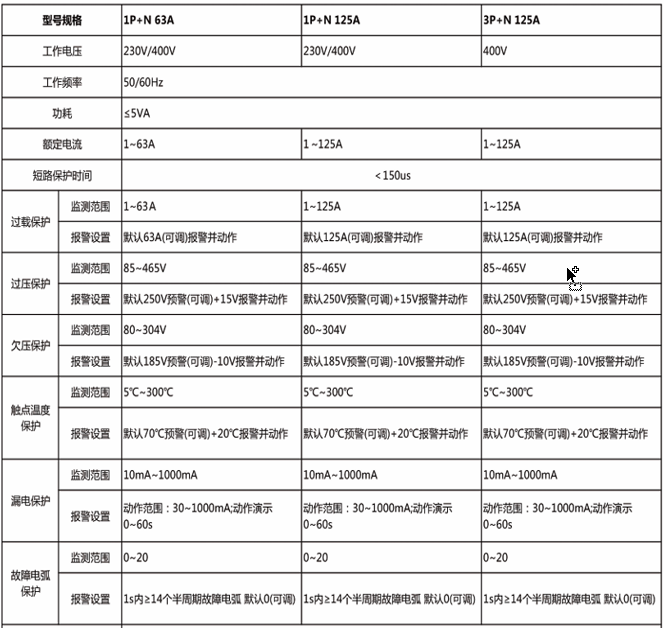

斯德瑞限流式防火保护器技术参数表-选型时注意短路保护时间和保护内容

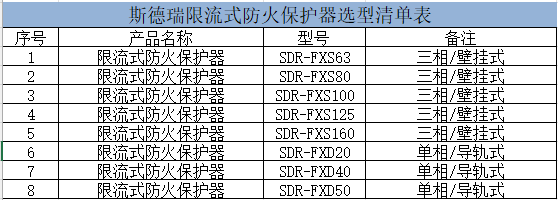

斯德瑞限流式防火保护器选型表

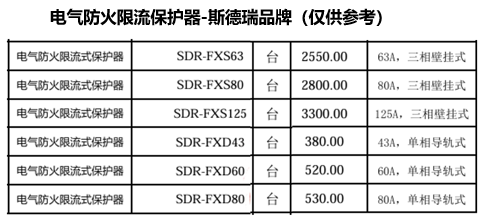

8.4斯德瑞限流式防火保护器的参考价格(仅供参考)
8.5本站上架的电气防火限流式保护器样本
① 单相 电气防火限流式保护器样本(斯瑞德) <点击打开>
② 斯德瑞防护式限流保护器产品手册（单相、三相) <点击打开>
九、测量热解粒子式电气火灾探测器和储能在线极早期热失控火灾预警系统-天龙中闽科技

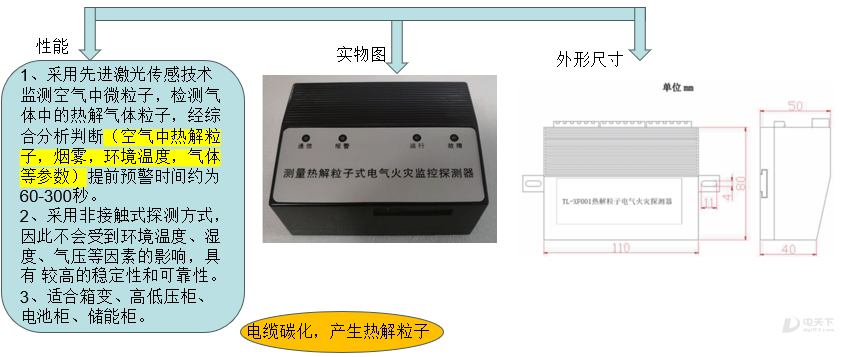

9.1测量热解粒子式电气火灾探测器

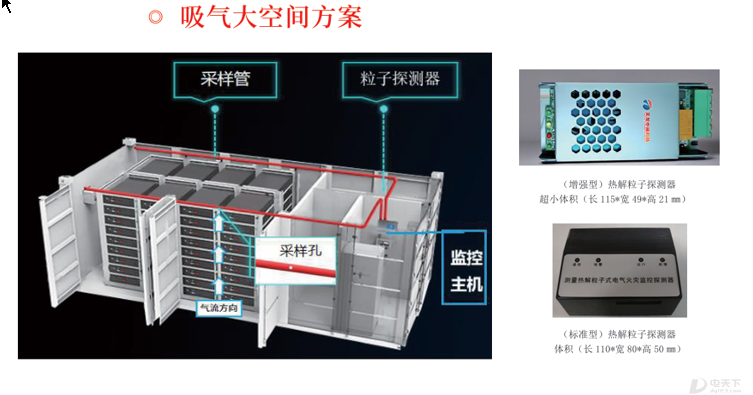

9.2储能在线极早期热失控火灾预警系统

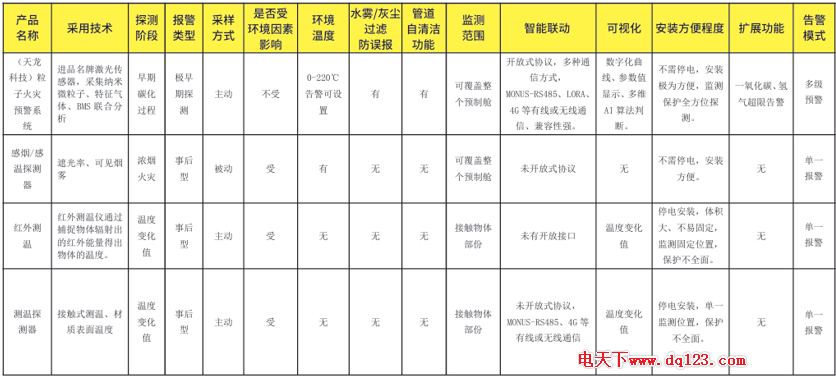

9.3热解粒子探测器性能比对

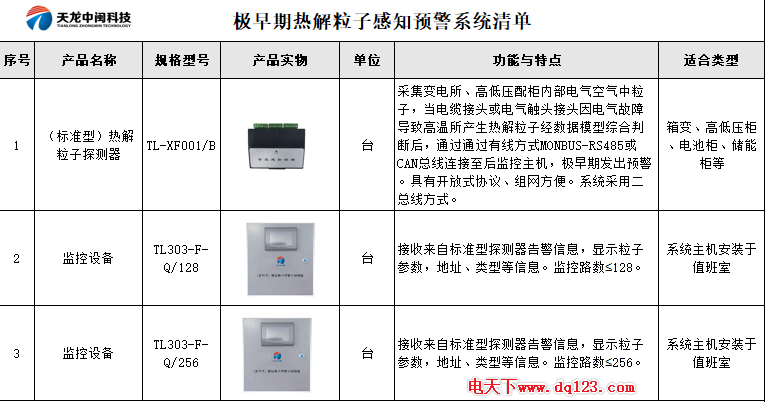

9.4天龙中闽科技极早期热解粒子感知预警系统选型表
9.5本站上架相关产品样本
① 极早期粒子火灾预警系统样本-天龙科技 <点击打开>
② 储能消防极早期预警系统样本-天龙科技 <点击打开>
十、探测绝缘性能式电气火灾监控探测器-北京航天常兴科技

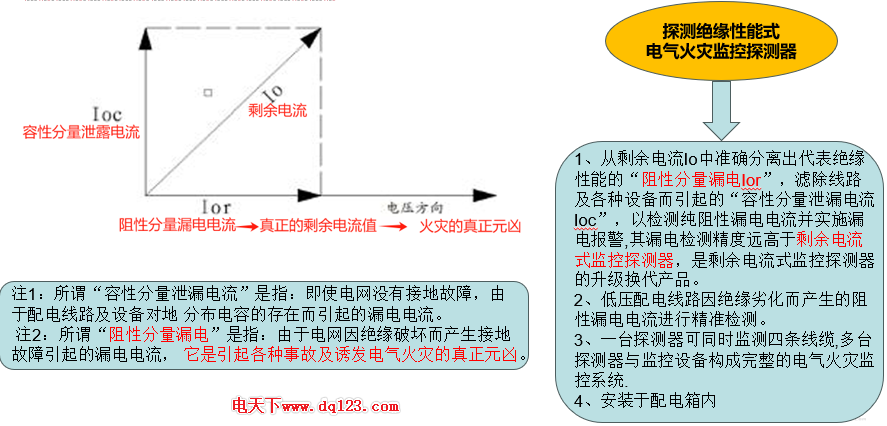

10.1监测原理

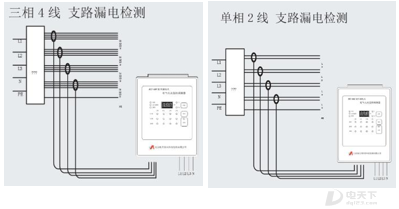

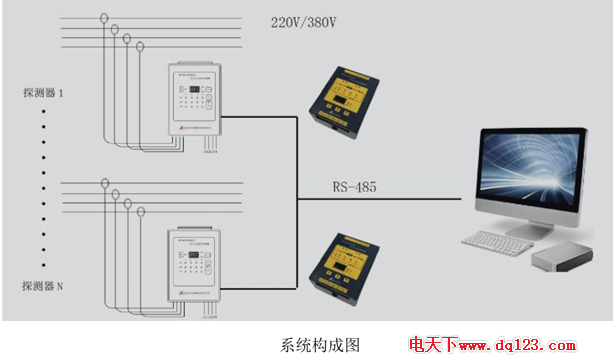

10.2外形、使用场景以及系统结构图
① 产品用于在线监测AC380V/220V配电线路的漏电电流，探测器安装在低压配电箱中，监测4条线路的绝缘状态。全天候24小时监控。
② 本产品特别适合对配电系统绝缘性能要求高、电气火灾防范等级严的单位的配电系统如：医院、地铁、机场，人员密集场所。
10.3本站上架探测绝缘性能式电气火灾监控探测器产品样本
北京航天常兴样本-电气火灾监控系统+探测绝缘性能式电气火灾监控探测器 <点击打开>
十一、配电柜无线报警自动灭火系统和配电柜自动灭焰装置-斯德瑞

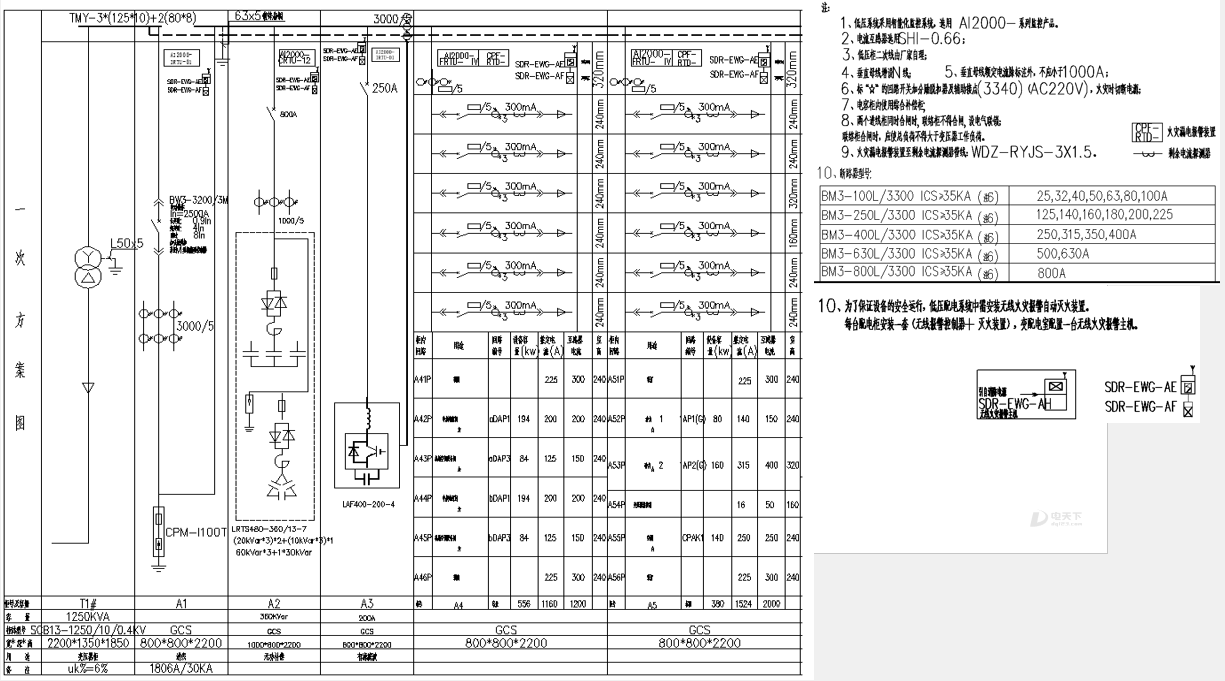

11.1实际项目图纸

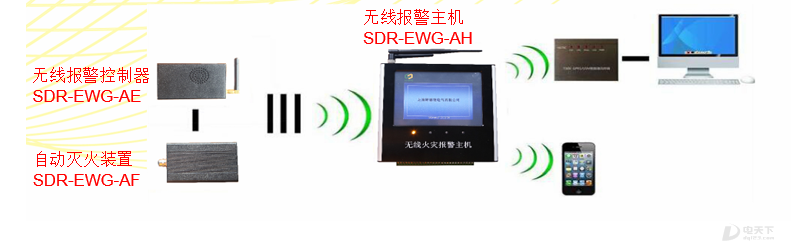

11.2斯德瑞无线火灾报警自动灭火系统(型号：SDR-EWG)
无线（柜内）火灾报警自动灭火系统主要由无线报警主机、火灾探测控制器和气溶胶灭火装置组成。无线火灾报警自动灭火装置通过火灾探测控制器对被指定的环境进行实时在线监测，并通过无线报警主机实时接收、显示温度和烟感状态，当被监测的环境温度或烟感异常时，无线报警主机会即刻启动内置报警器高音报警，并通过无线通讯模块给预先设定好的5个手机发送短信报警，并可通过RS232或485或GSM MODEM传输的后台主机或主控室。

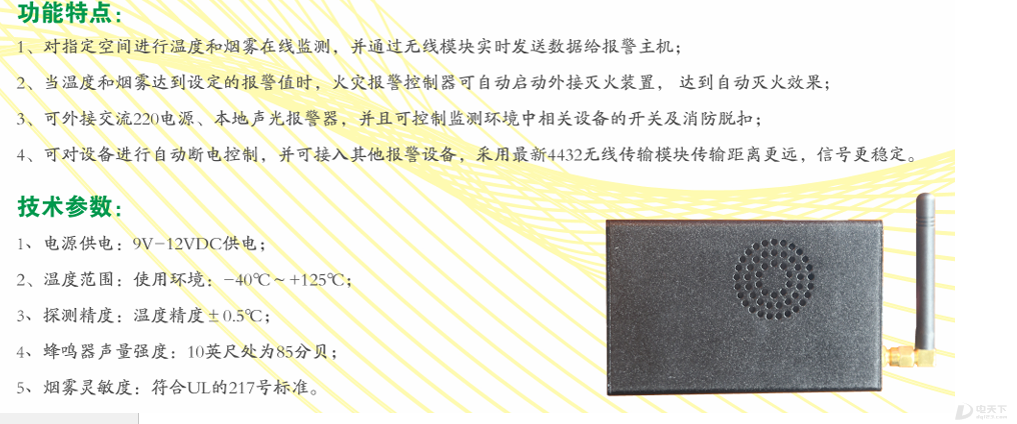

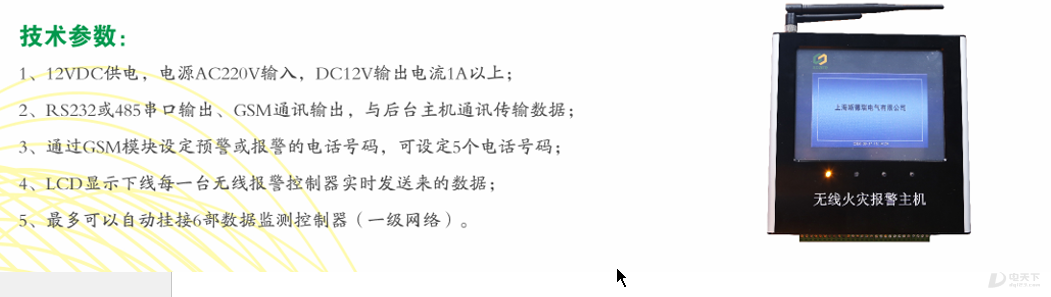

1、无线报警主机（型号：SDR-EWG-AH）
功能介绍：
无线火灾报警主机实时接收报警控制器在线监测数据、显示温度和烟感状态，当被监测的环境温度或烟感异常时，无线报警主机会即刻启动内置报警器高音报警，并通过无线通讯模块给预先设定好的5个手机发送短信报警，并可通过RS232或485或GSM MODEM传输给后台主机或主控室。最新采用18寸大屏设计，无线传输模块采用最新设计，采用最新4432无线传输模块，传输距离更远更稳定。
2、无线报警控制器（型号：SDR-EWG-AE）
3、自动灭火装置（型号：SDR-EWG-AF）

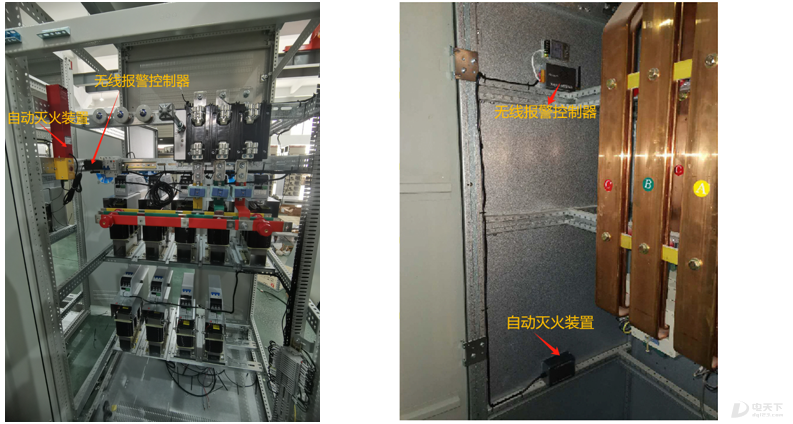

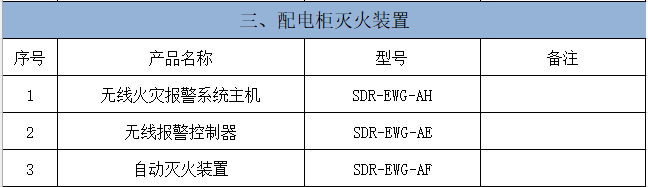

11.3斯德瑞无线火灾报警自动灭火系统选型表及应用案例

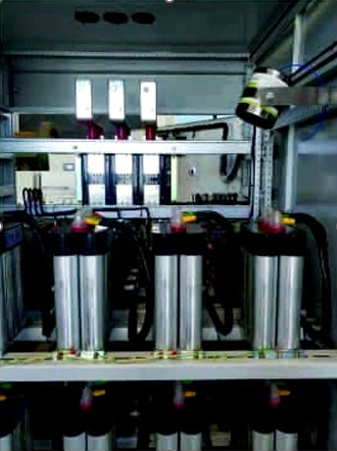

11.4斯德瑞配电柜自动灭焰装置
E系列自动灭焰装置是具有世界先进水平的新型环保消防产品，装置外壳采用坚固耐用的密封不锈钢筒，内部不加压，能承受极端温度及腐蚀等严酷的外部环境。火灾发生时，装置能自动释放纳微米级的粒子以及情性气体迅速扑灭火灾，不会产生有害的残留物，清理方便，减少了火灾造成的停工时间。产品使用不需要管网，安装极其简单。适用于变配电间、发电机房、电缆夹层、电缆并、电缆沟等无人、相对封闭、空间较小的场所。
11.5本站上架斯德瑞无线火灾报警自动灭火系统样本
配电柜自动灭火系统样本(斯瑞德) <点击打开>
