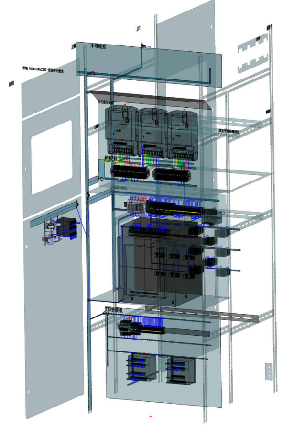

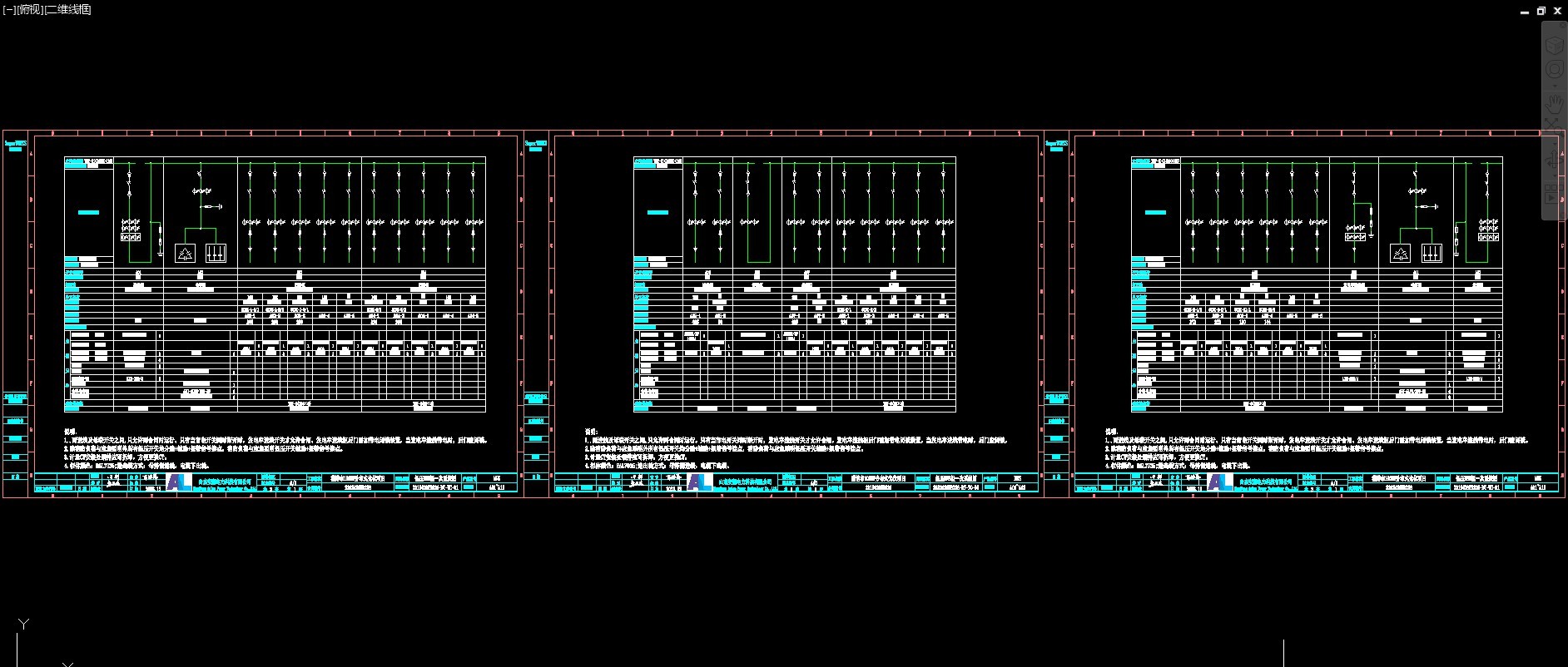

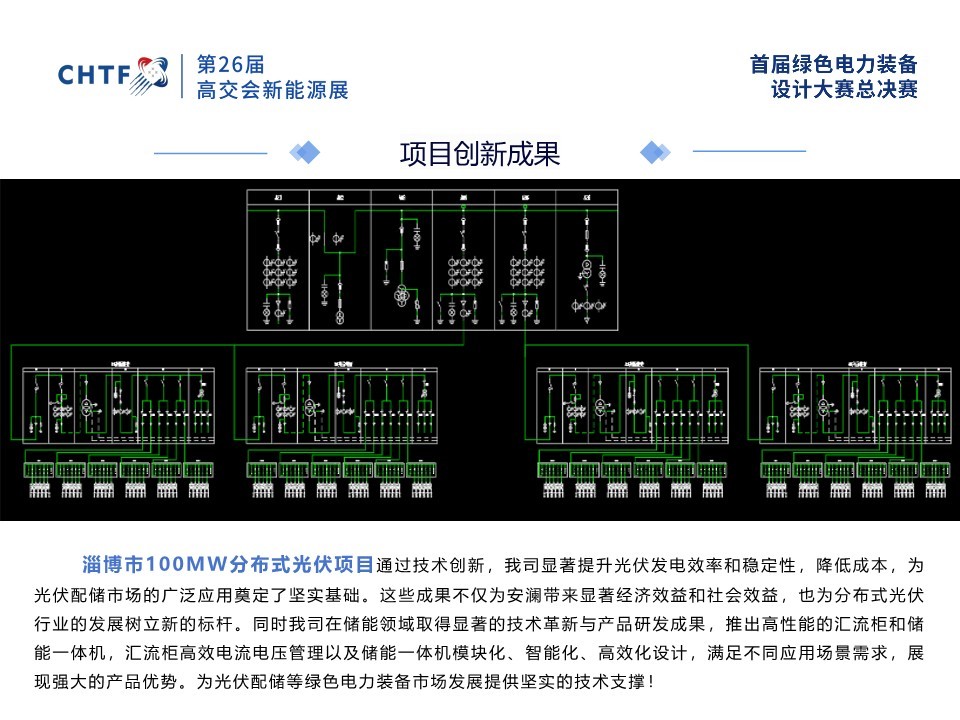

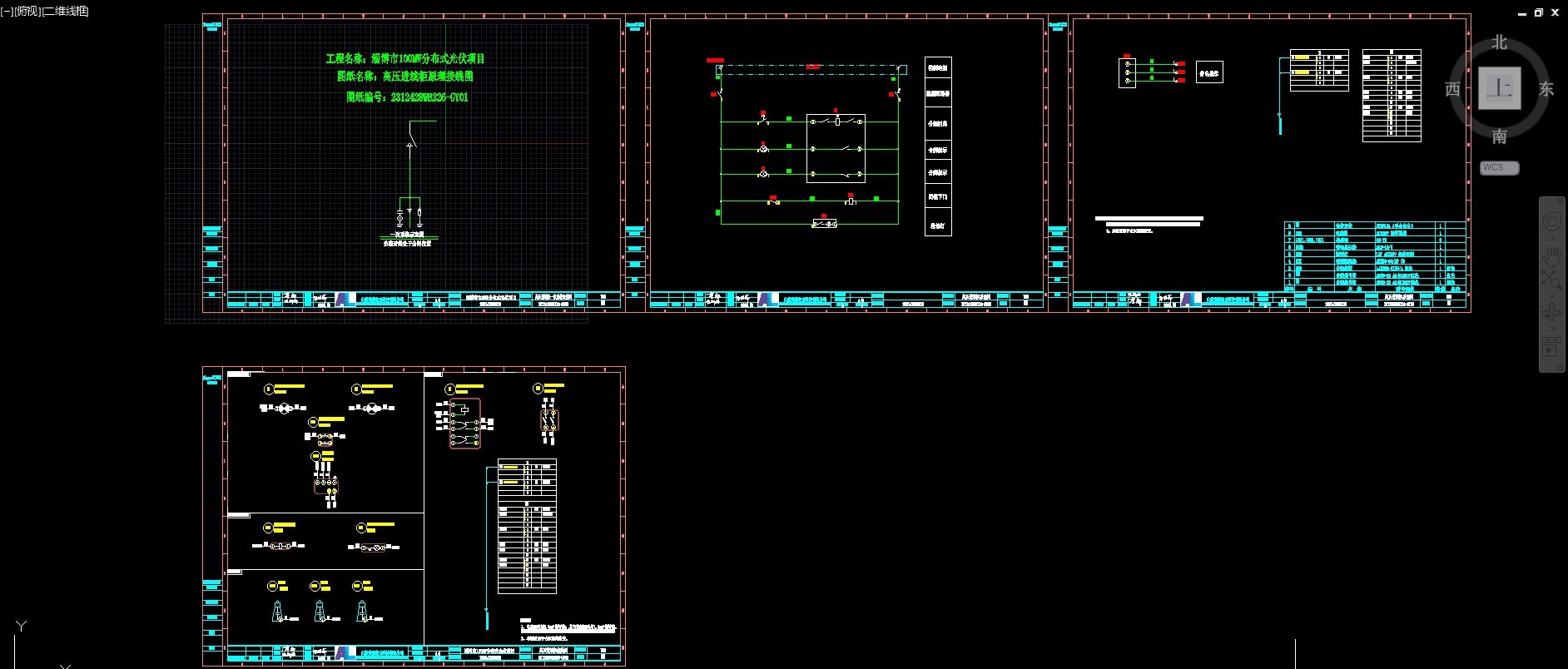

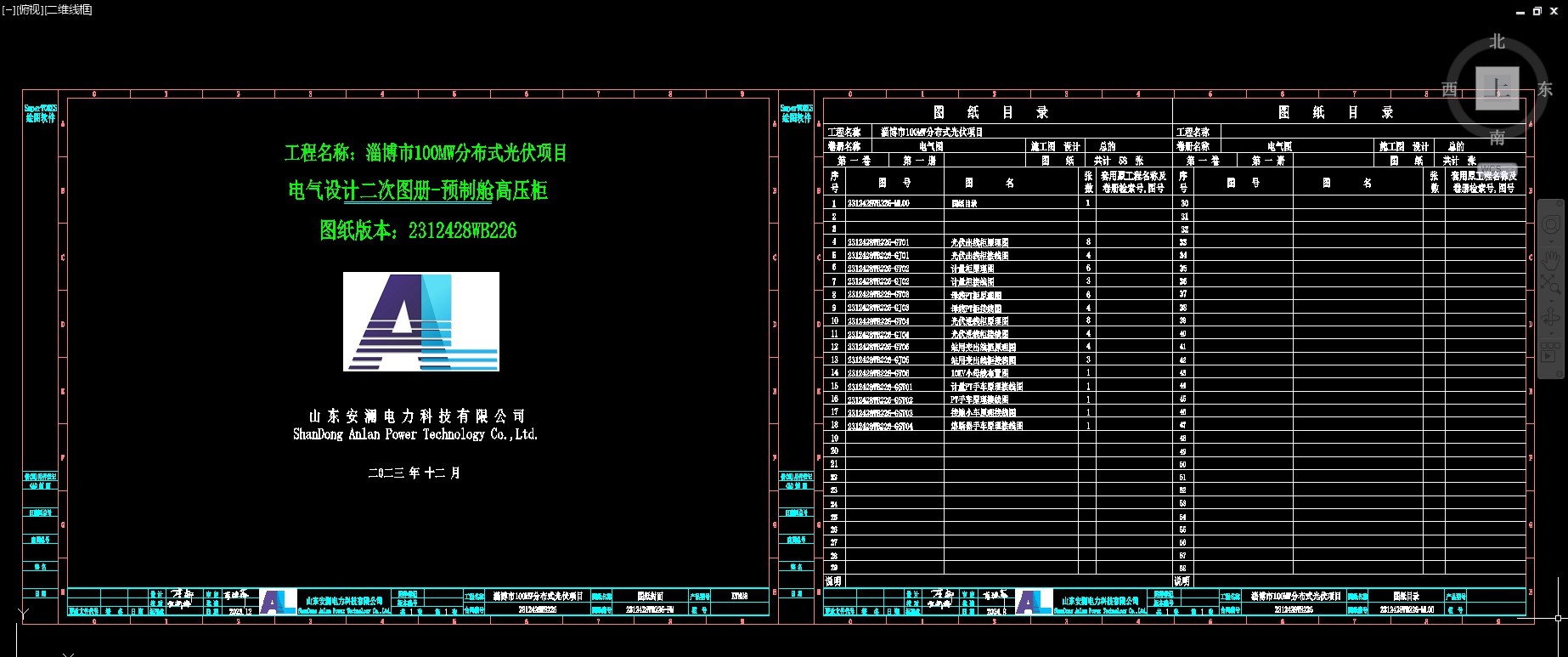

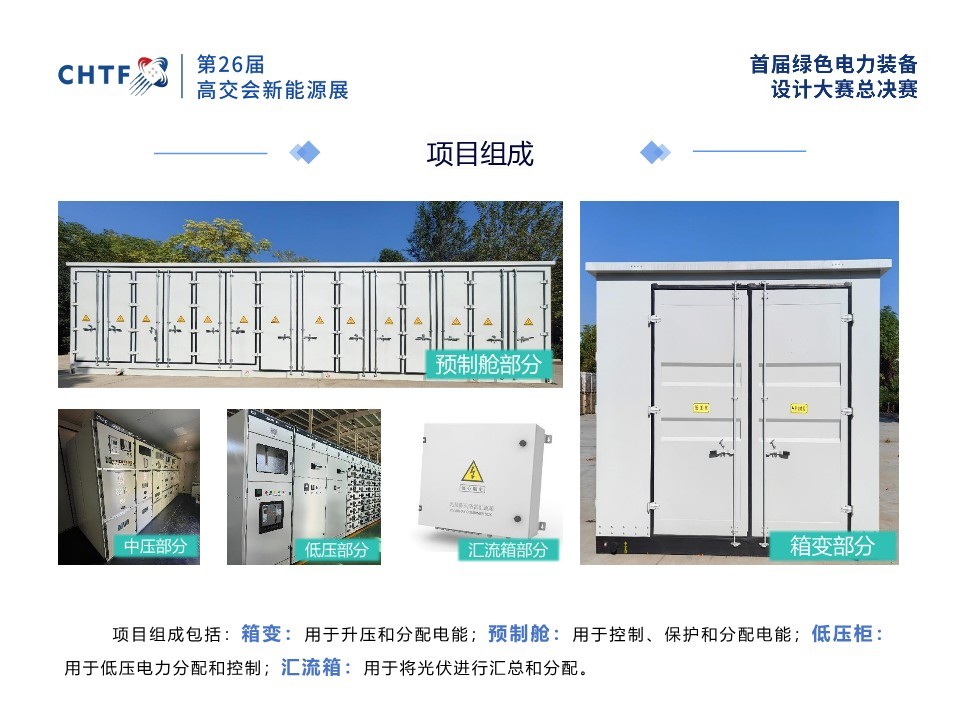

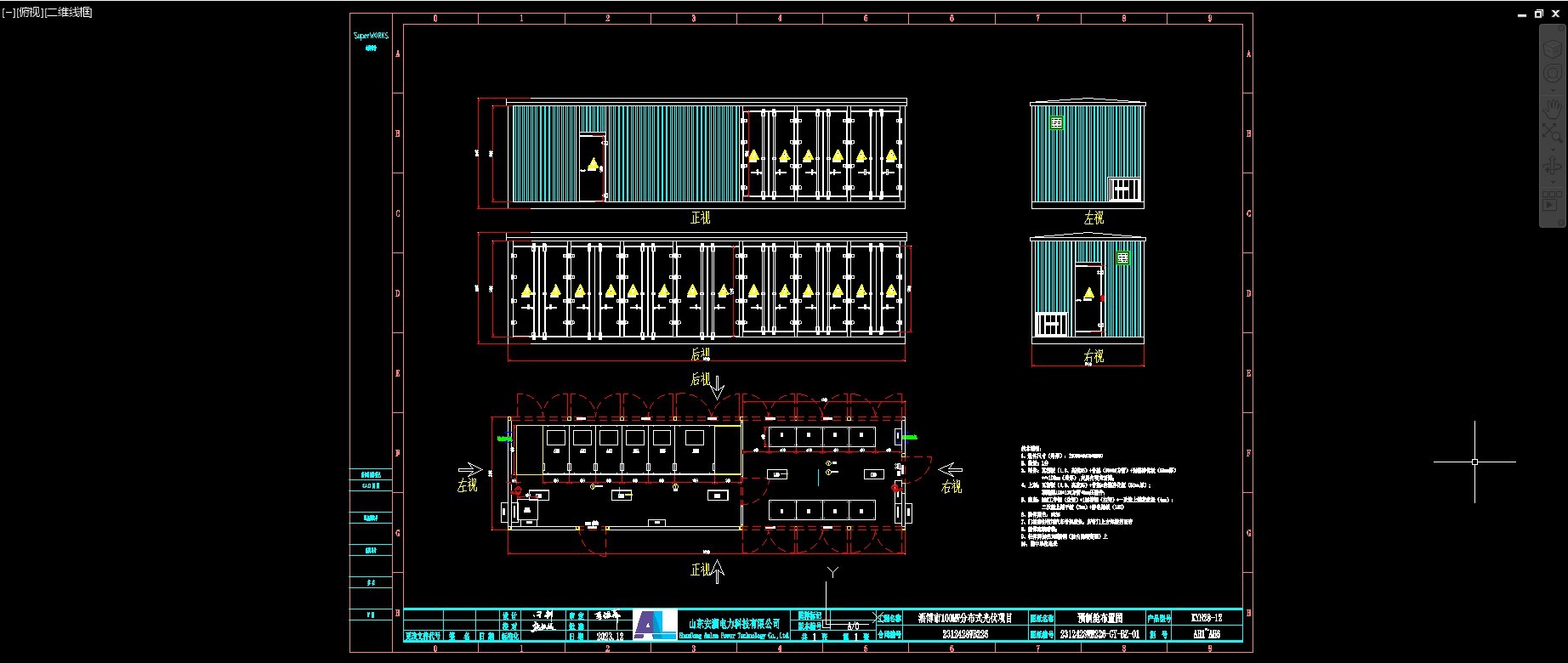

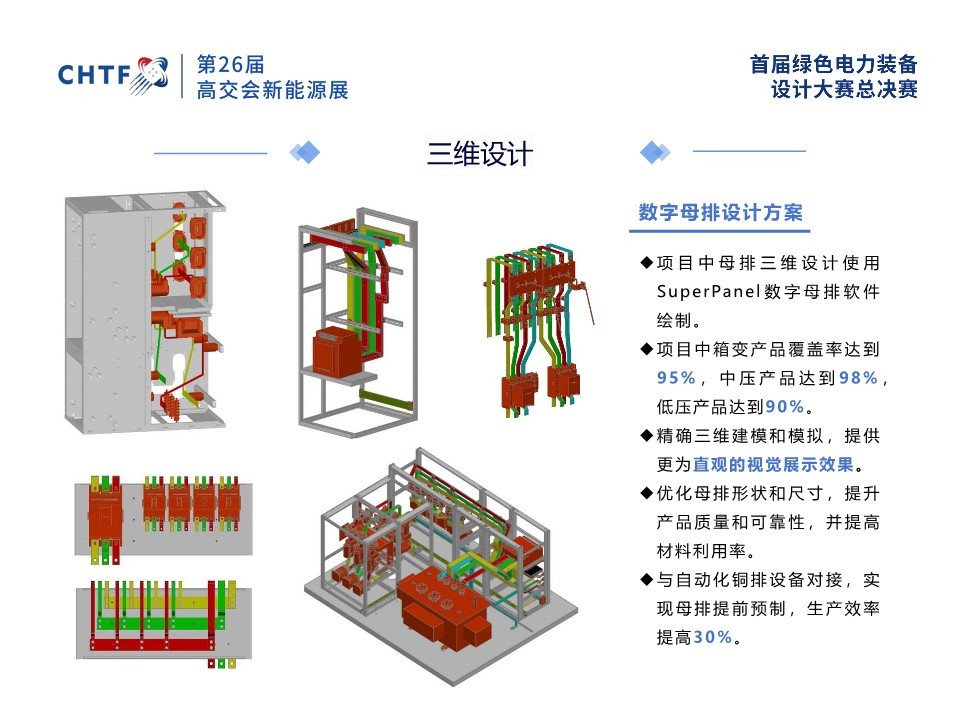

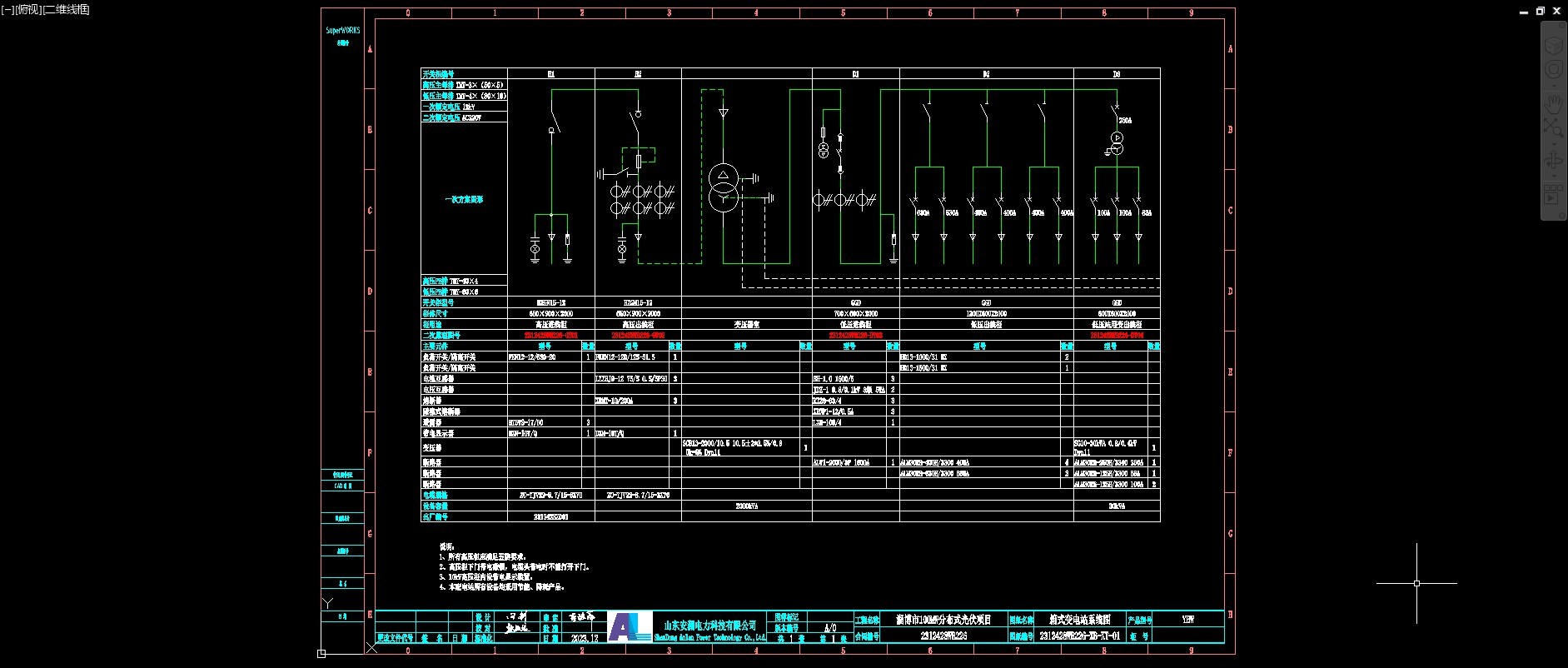

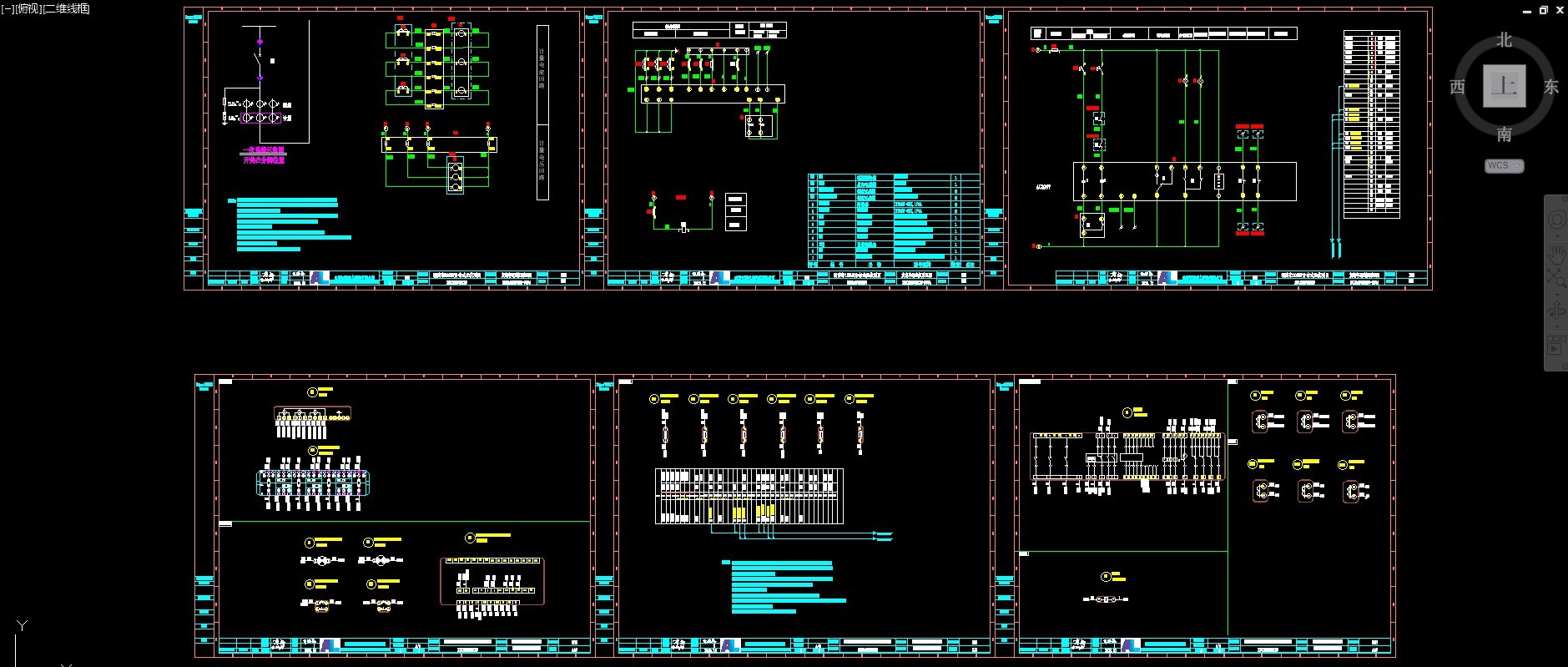

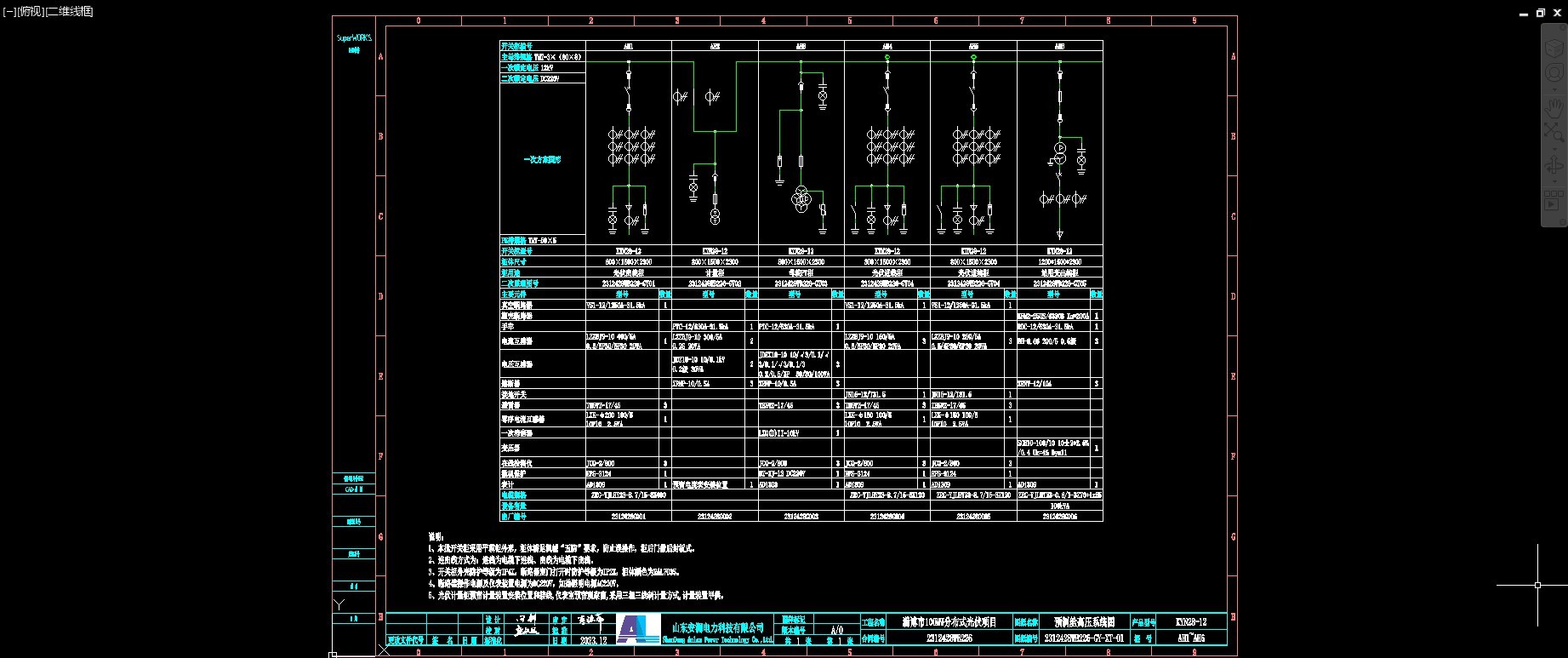

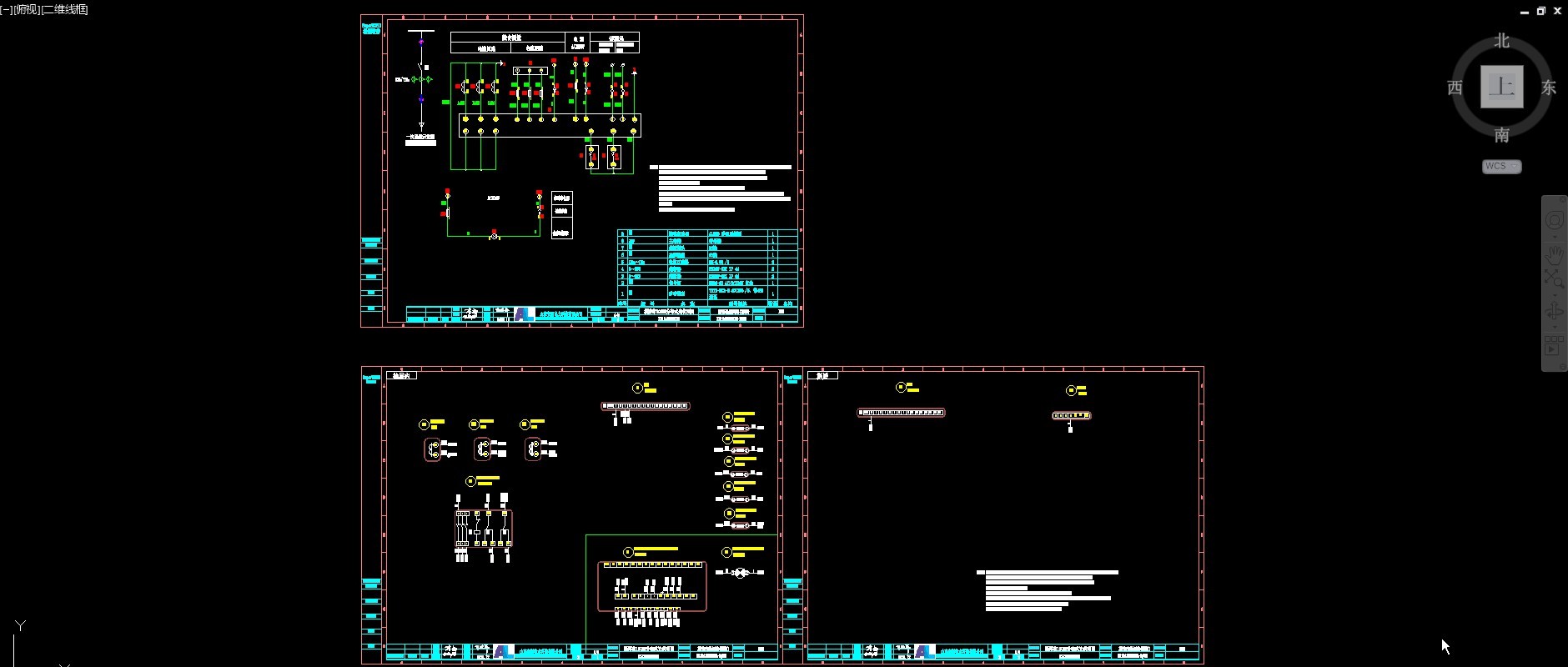

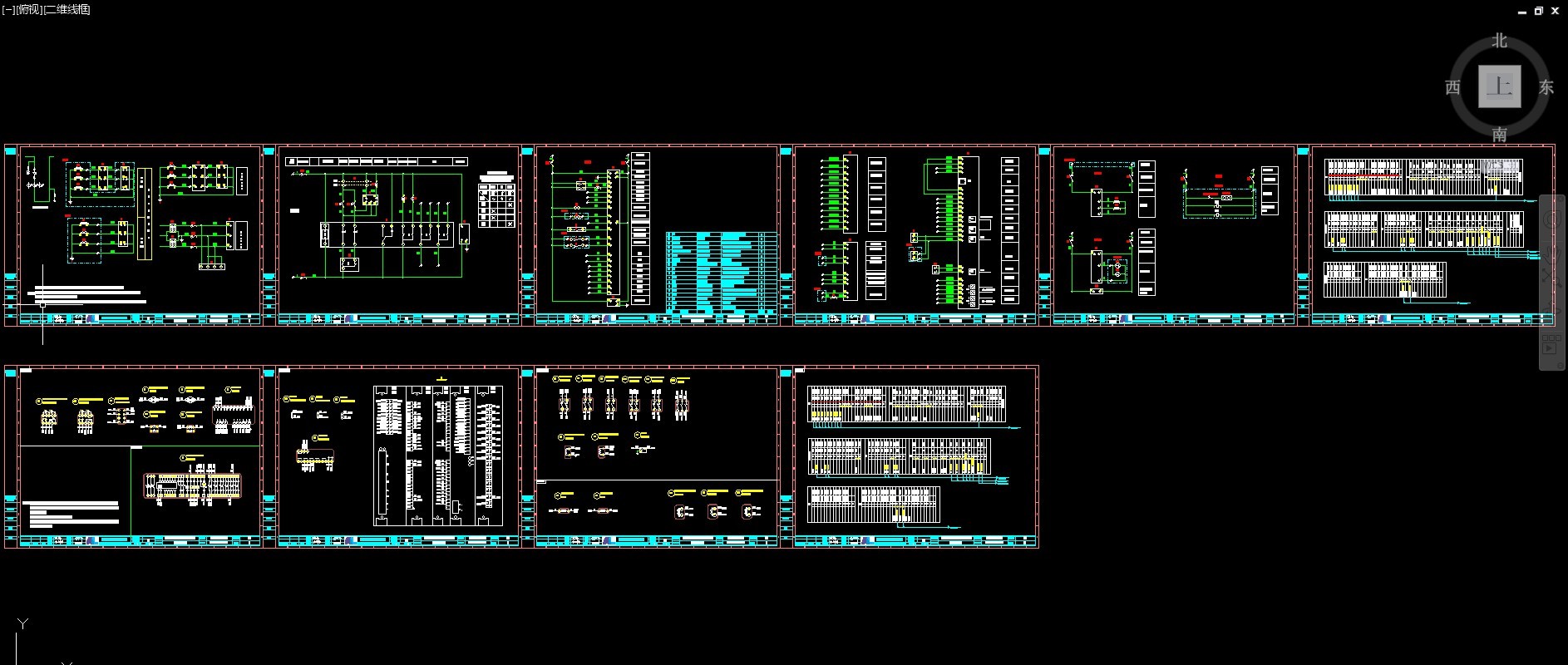

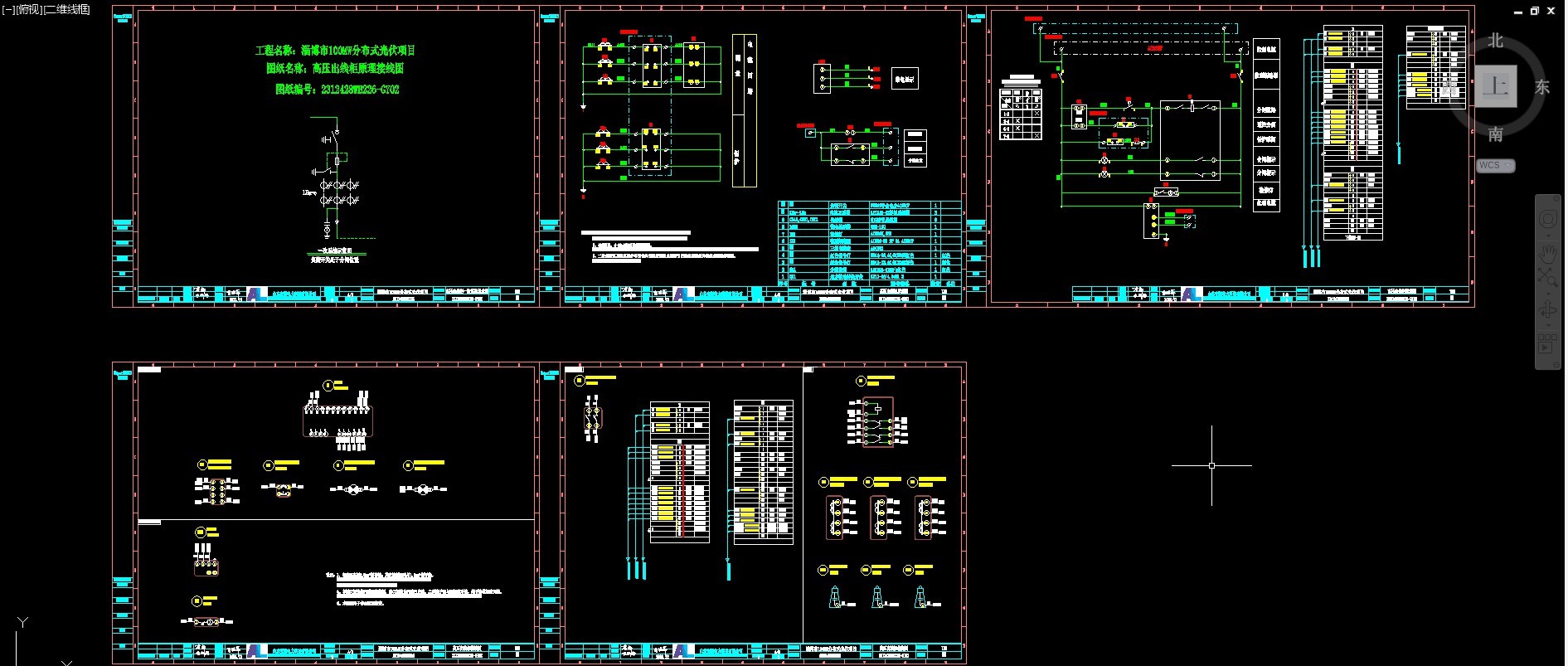

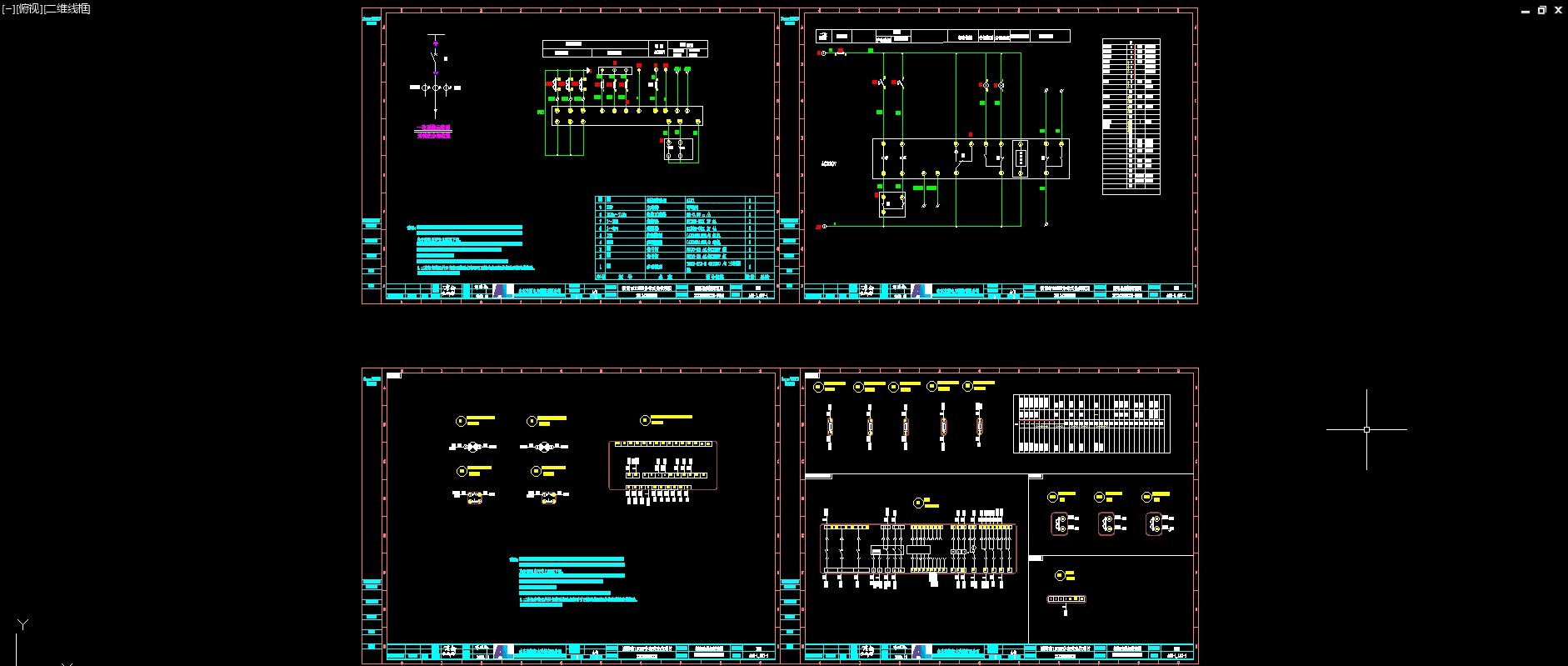

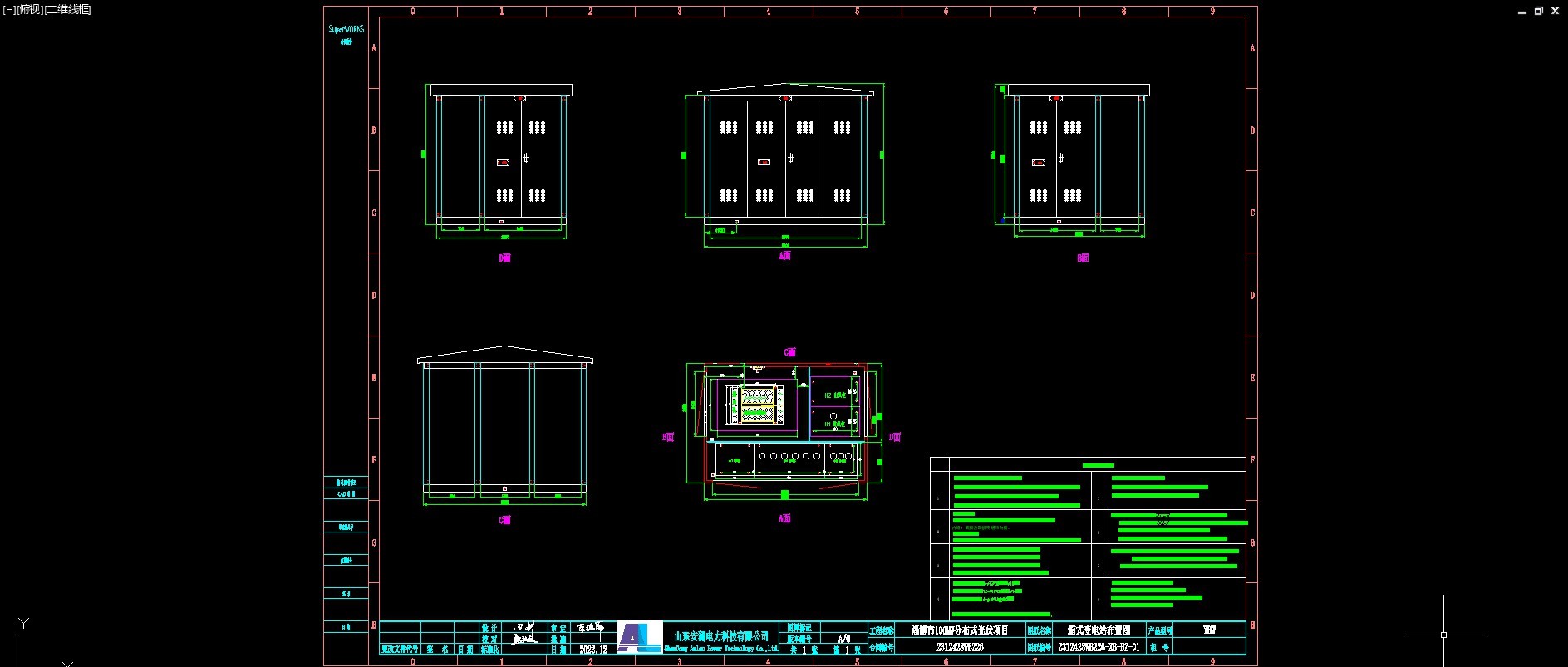

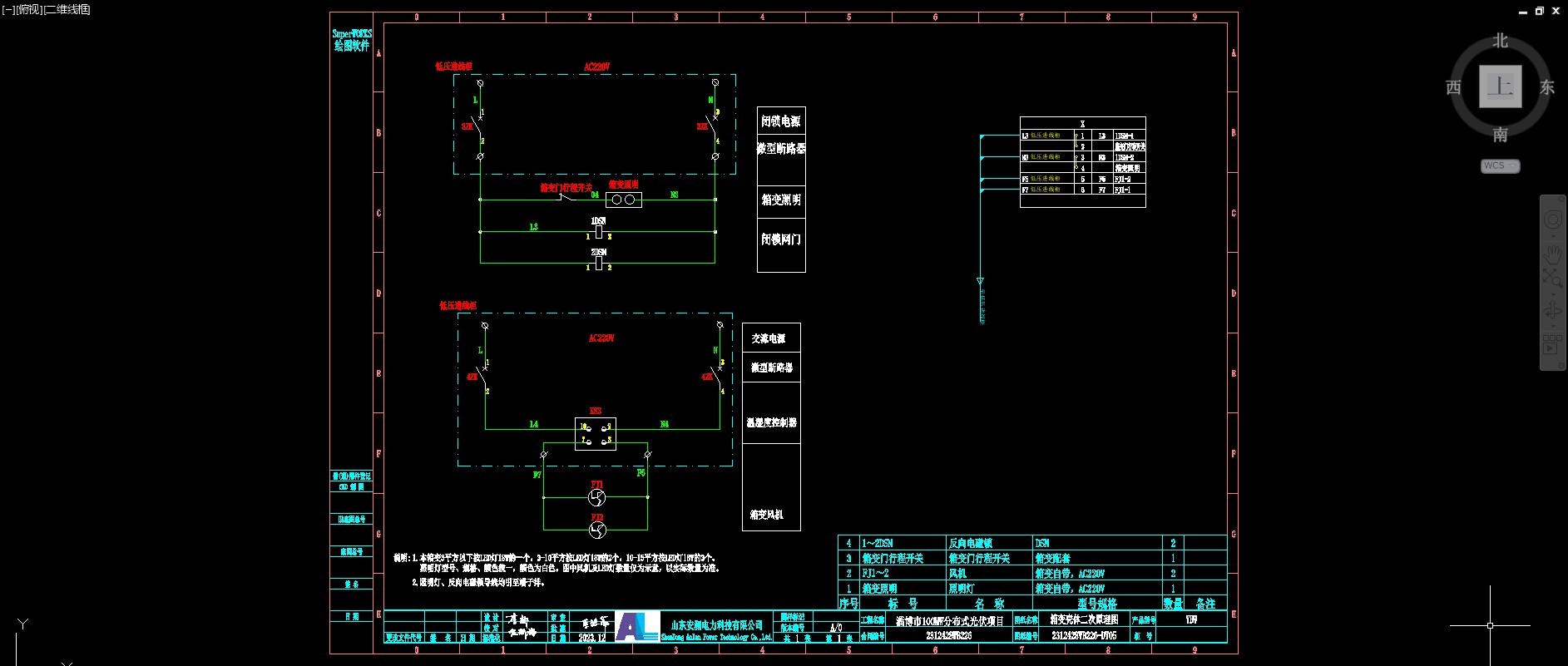

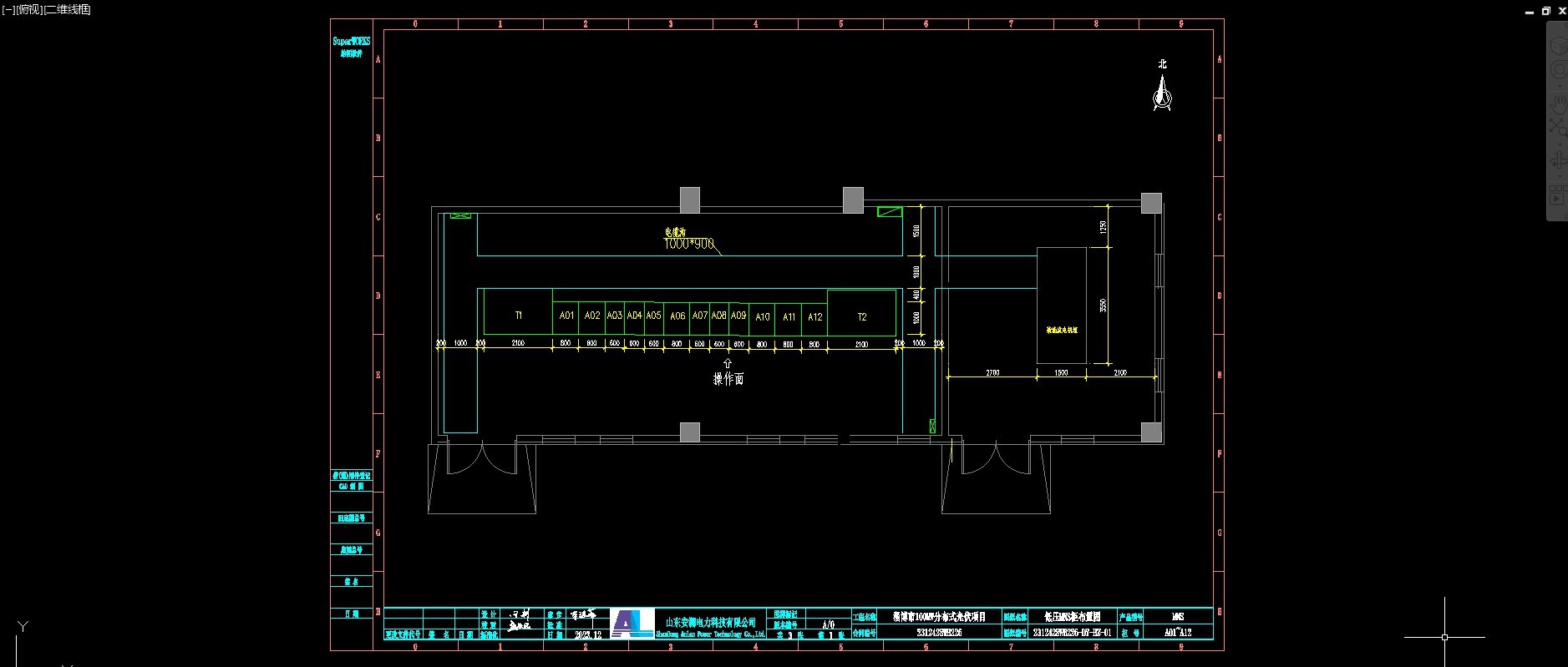

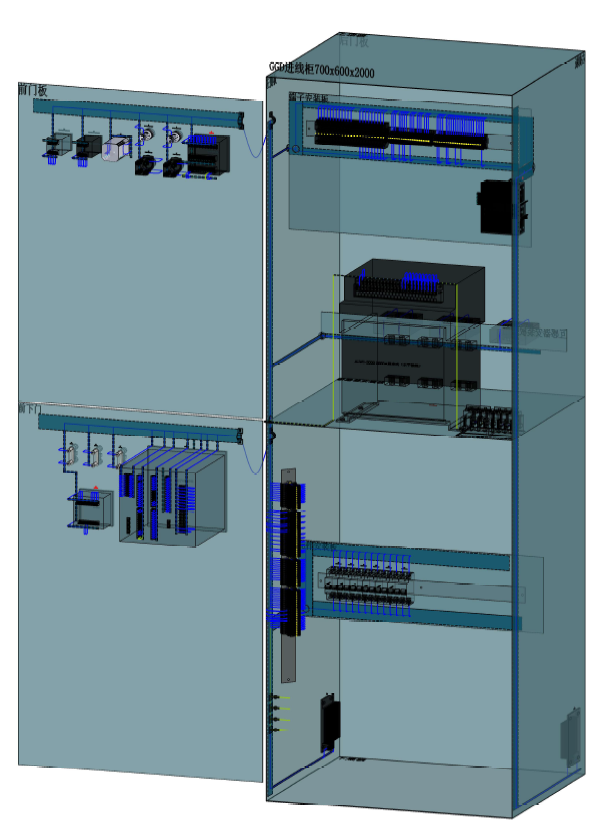

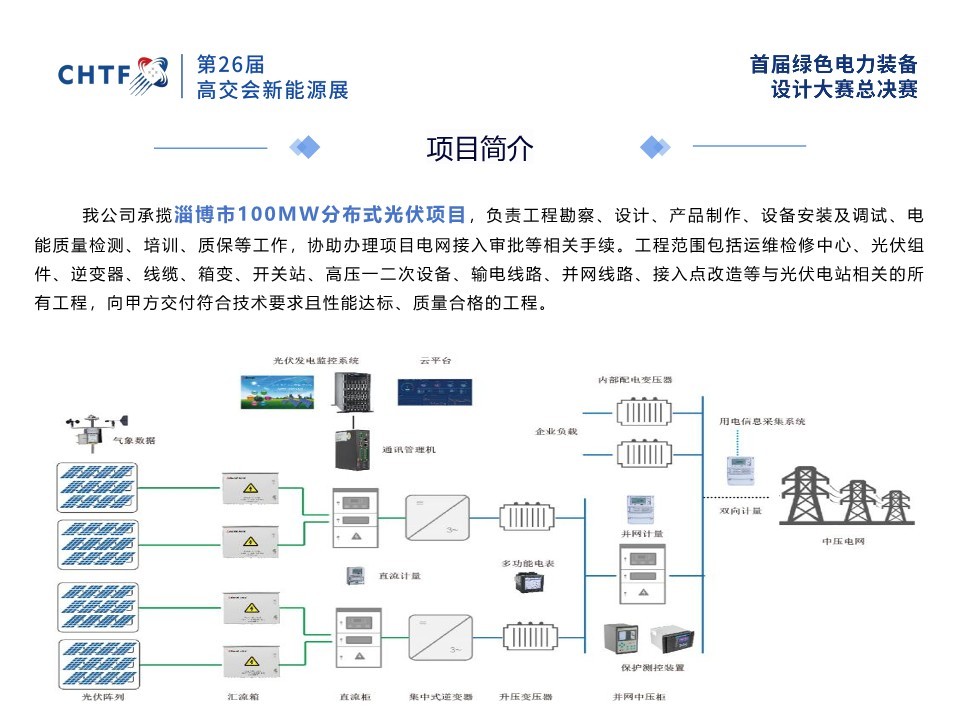

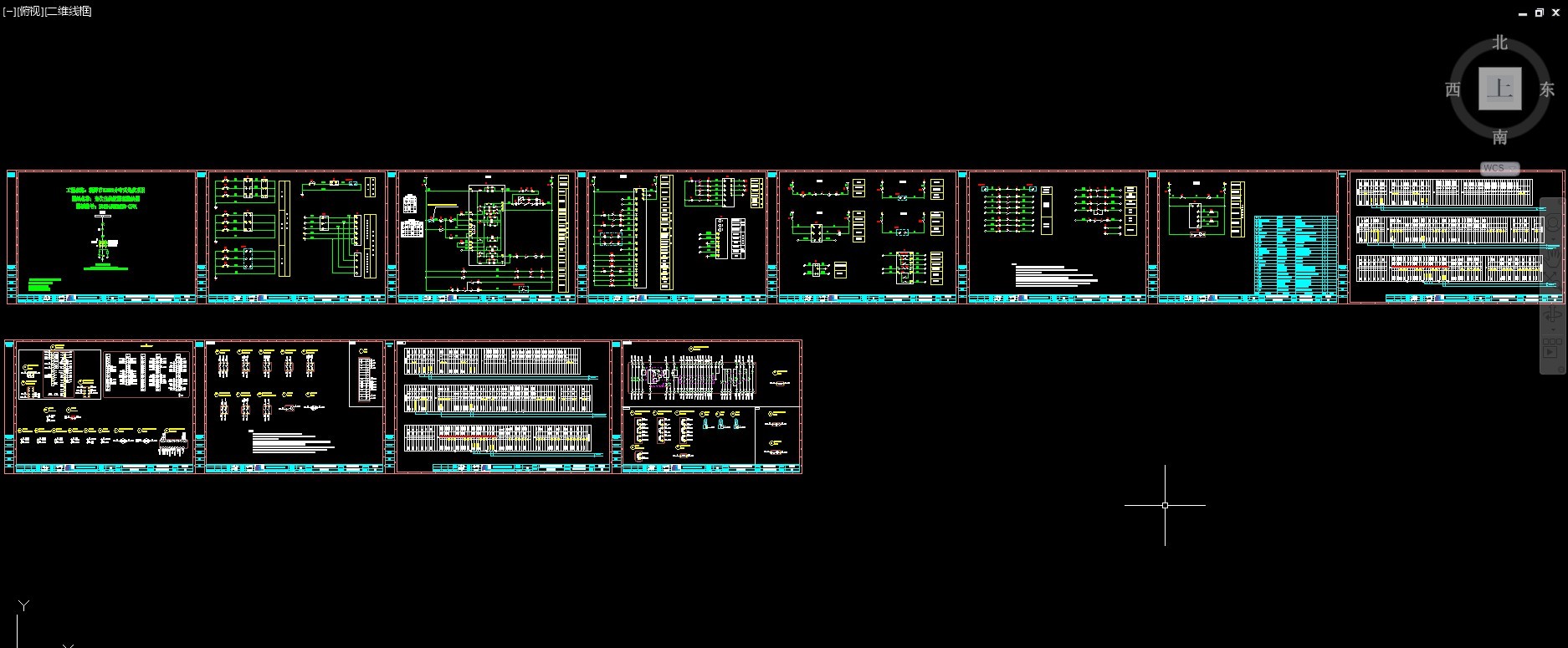

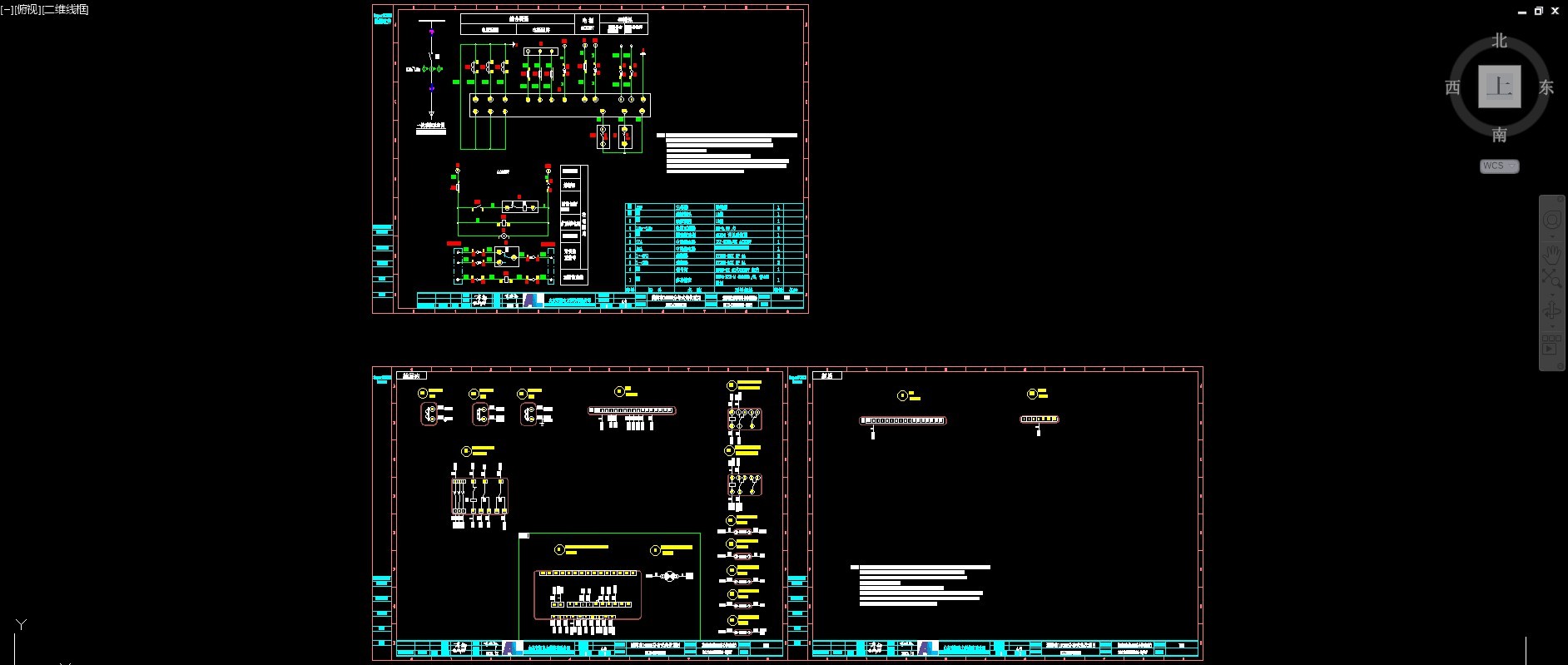

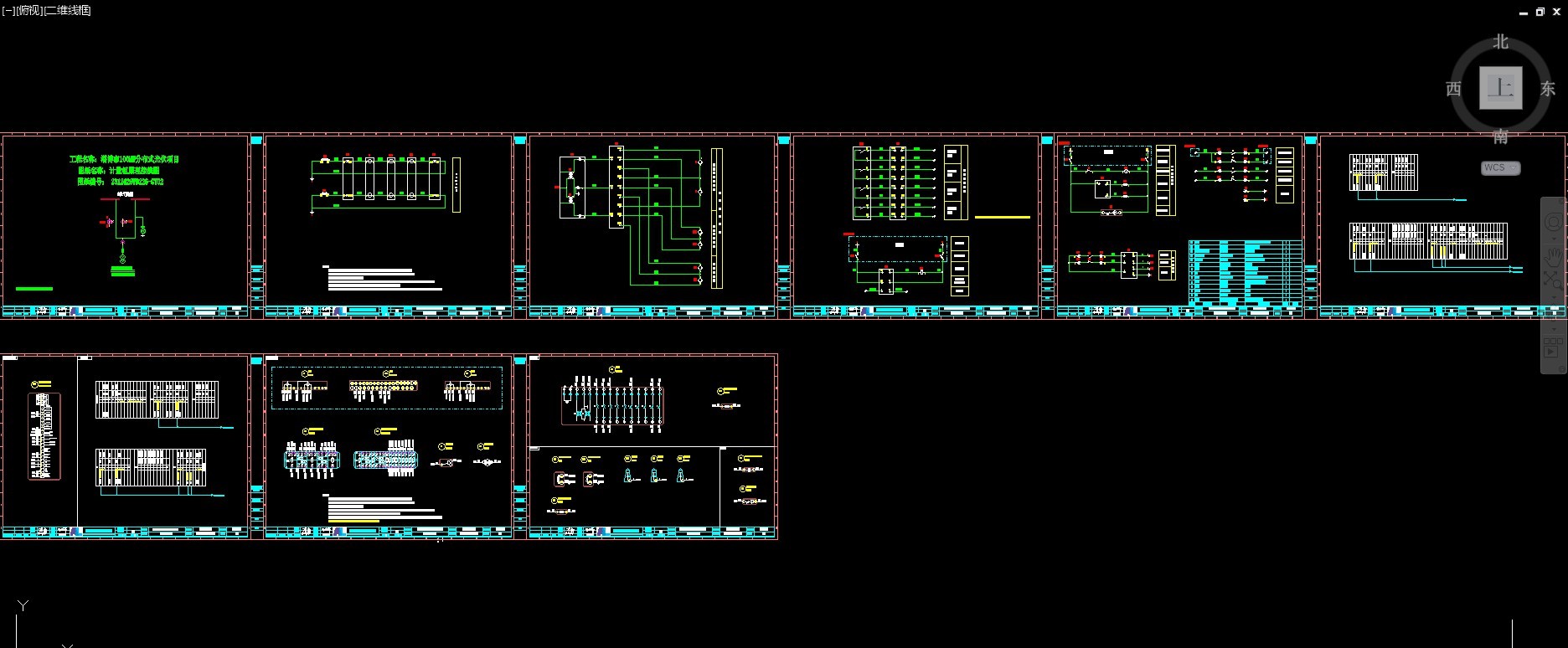

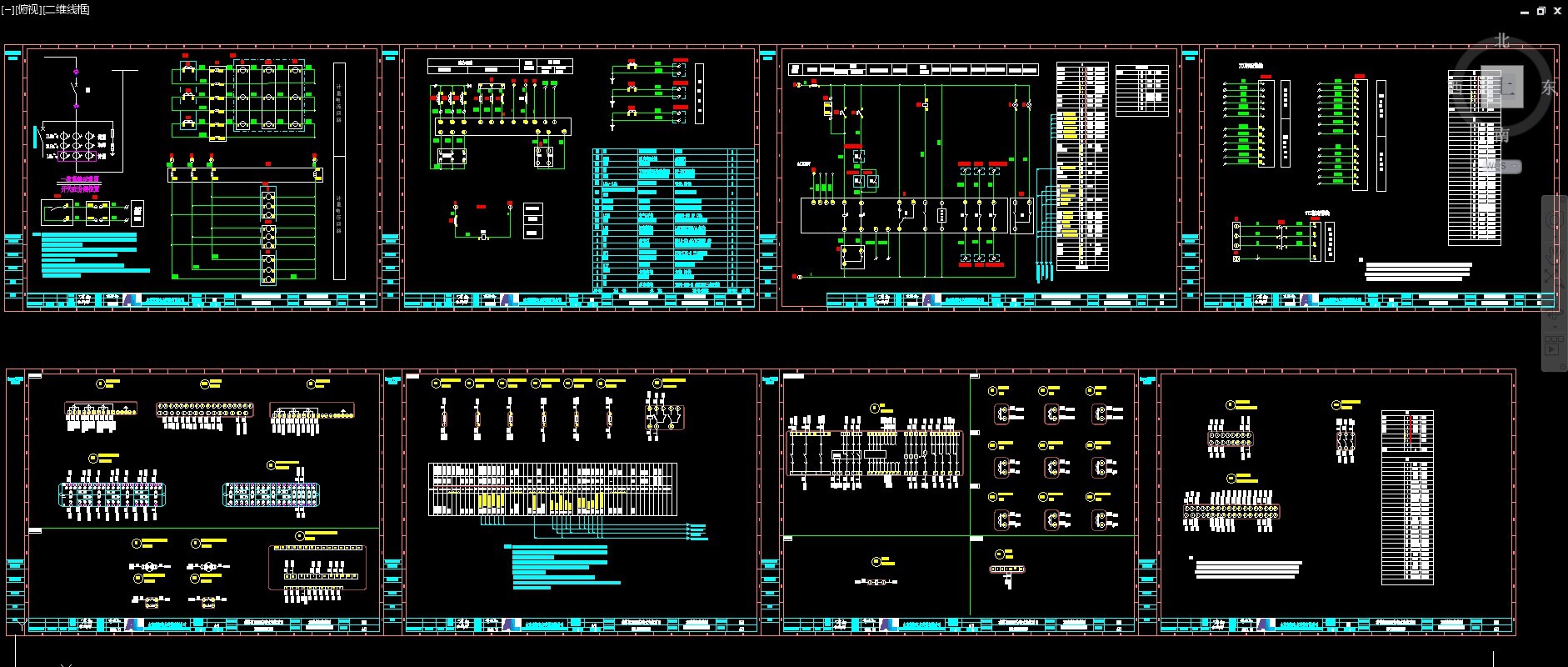

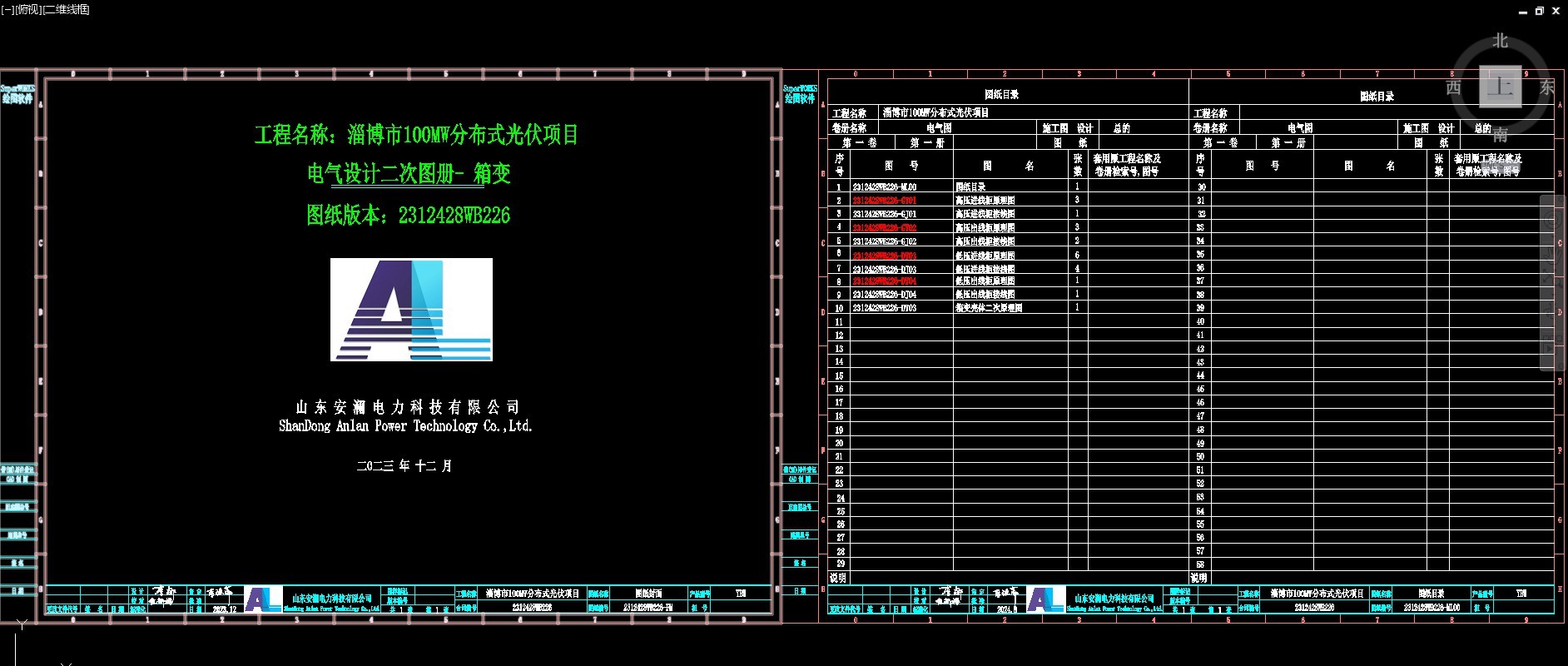

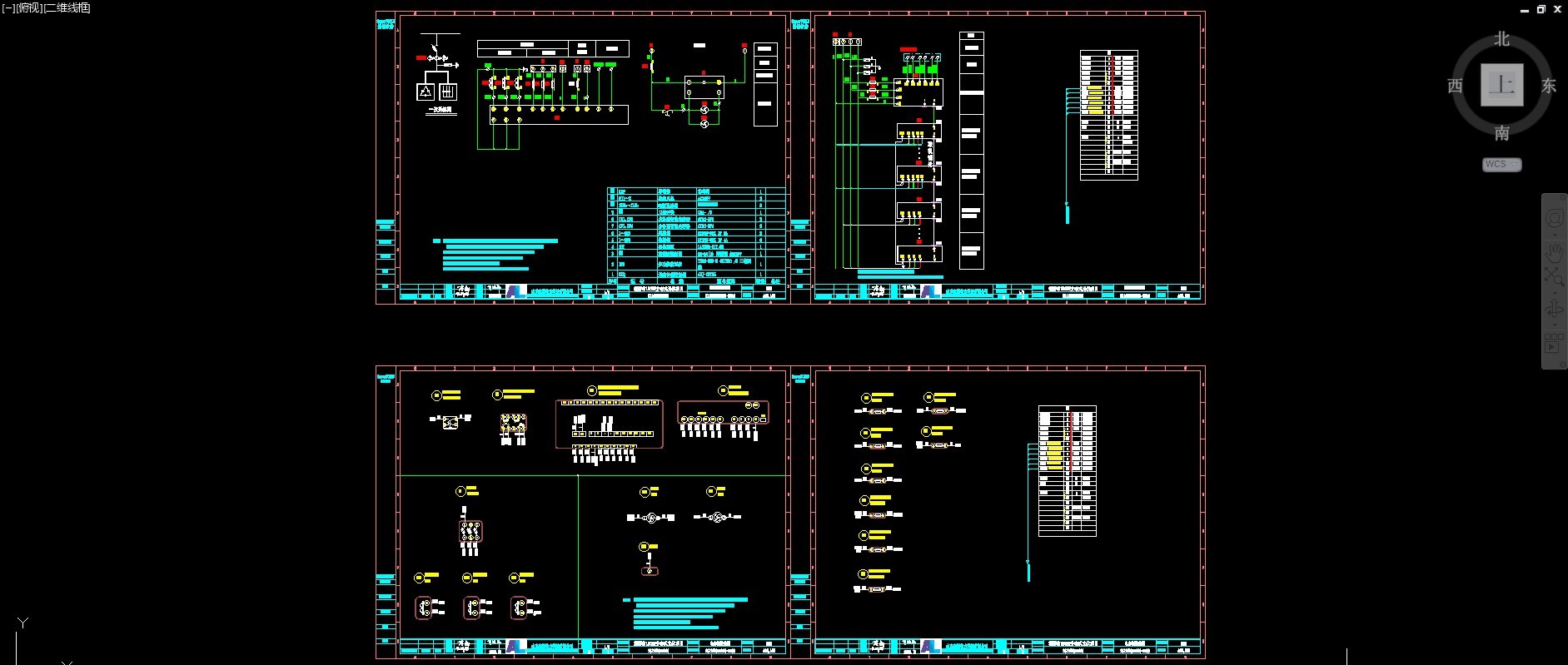

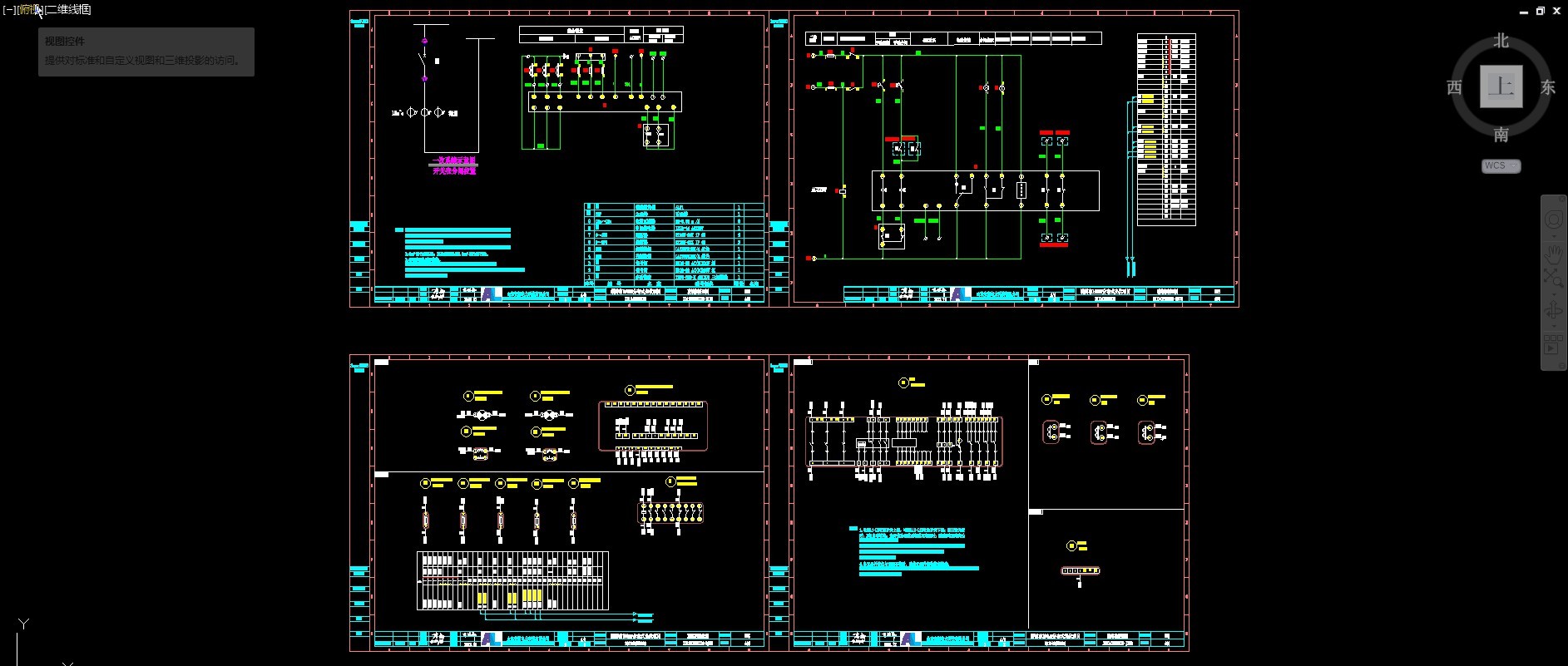

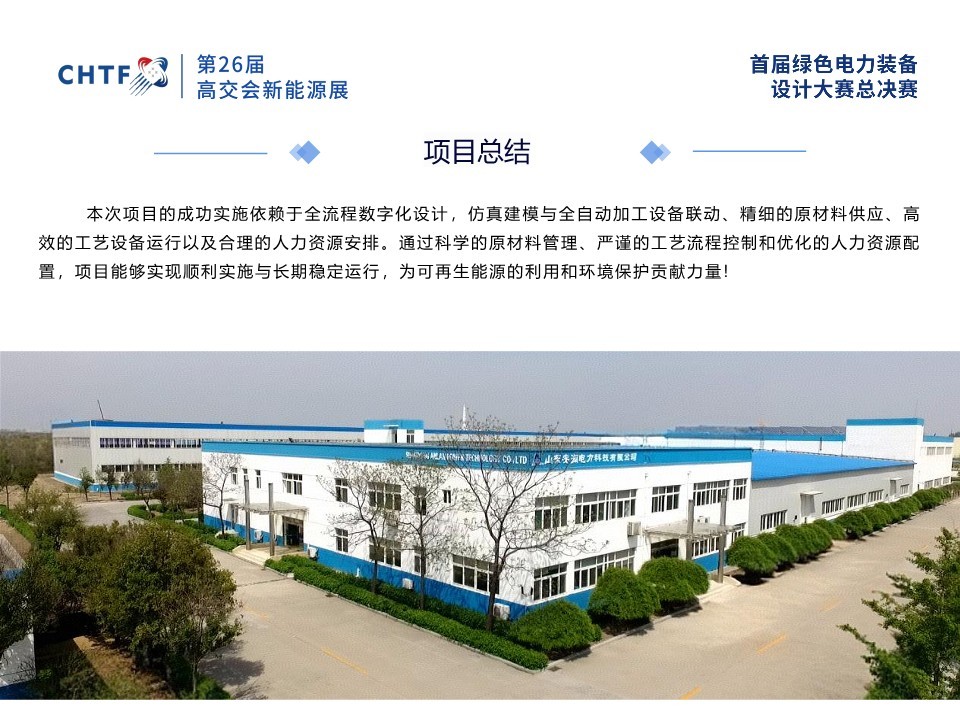

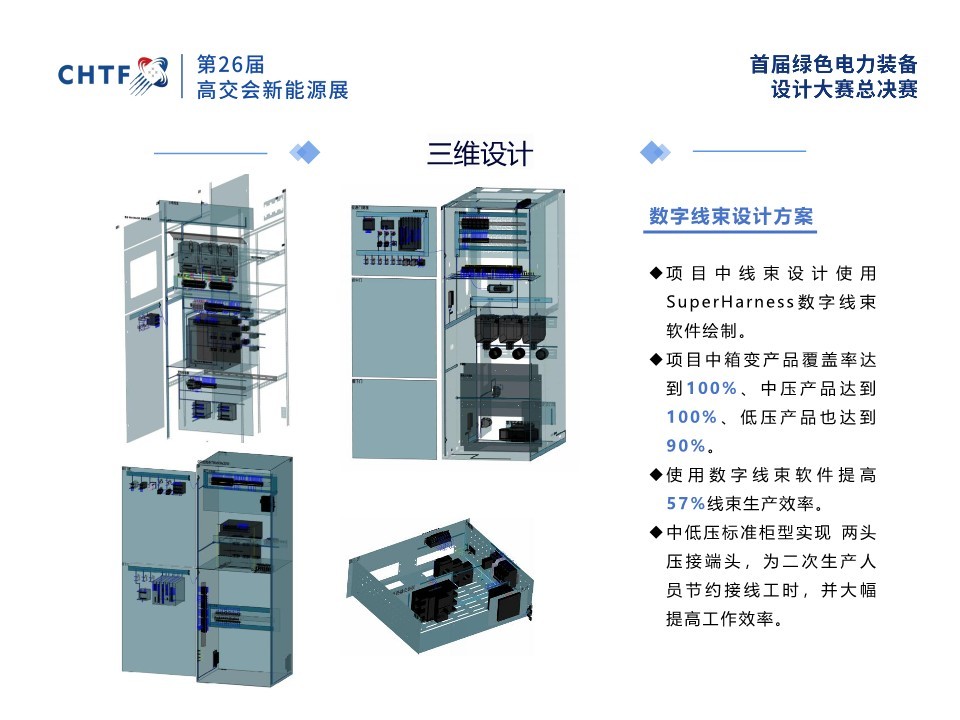

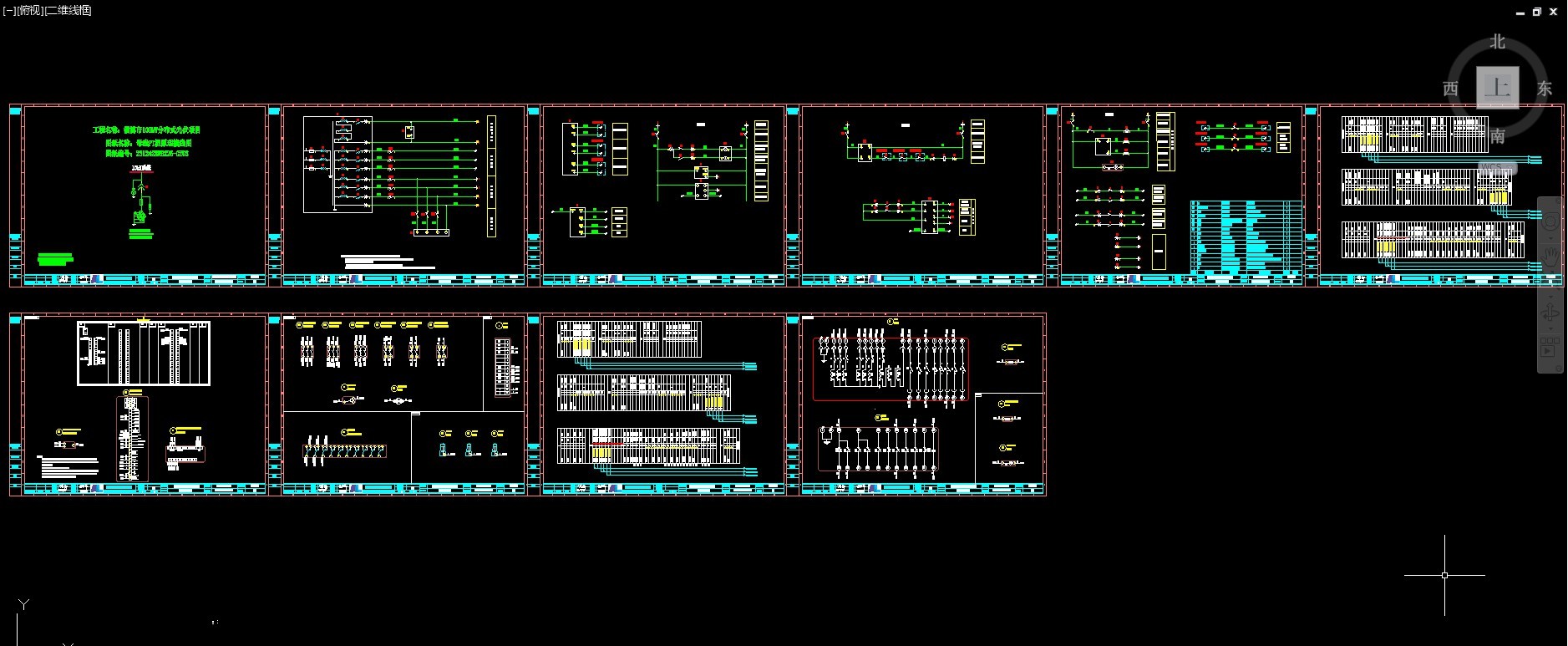

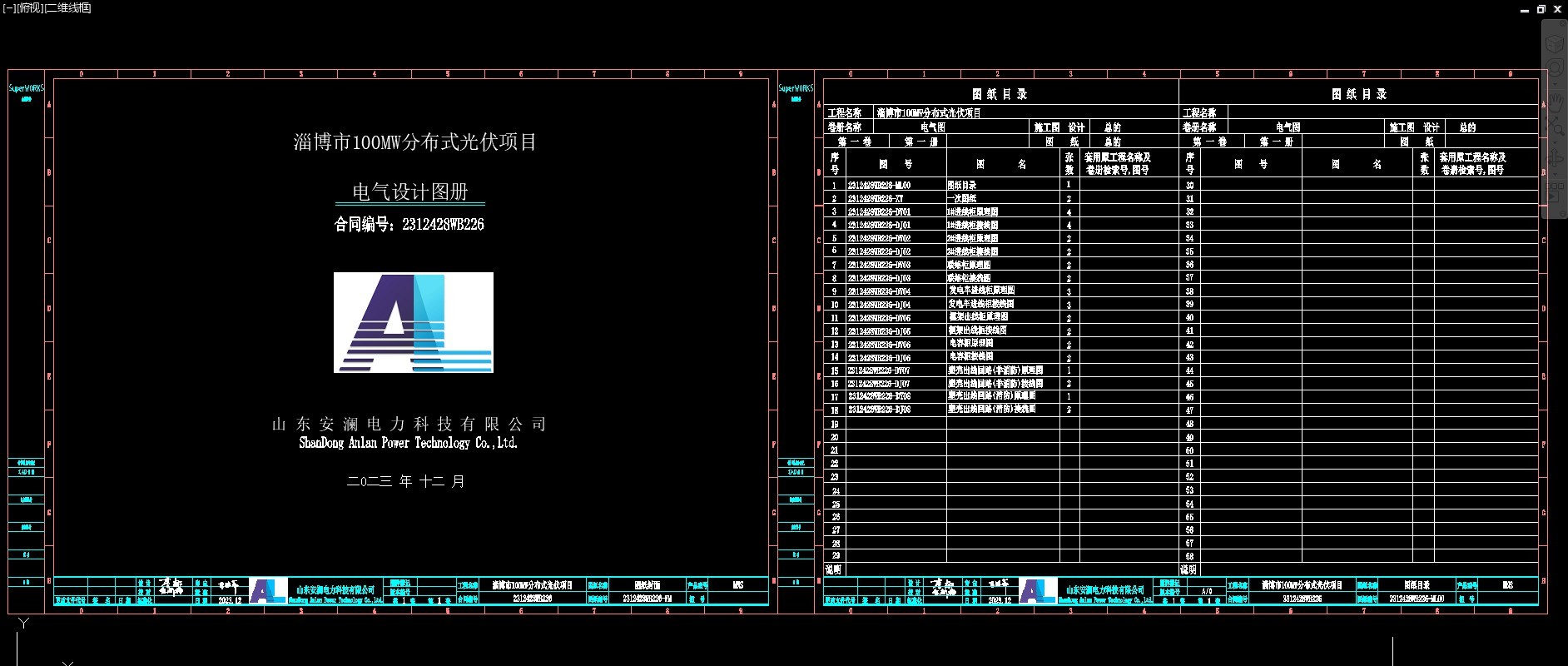

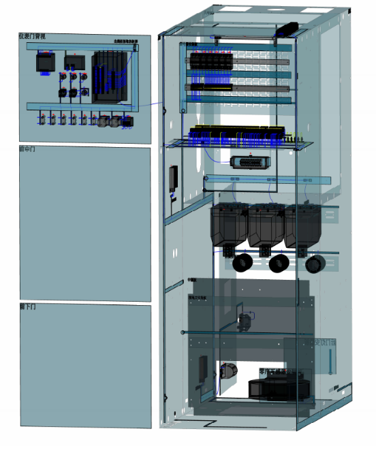

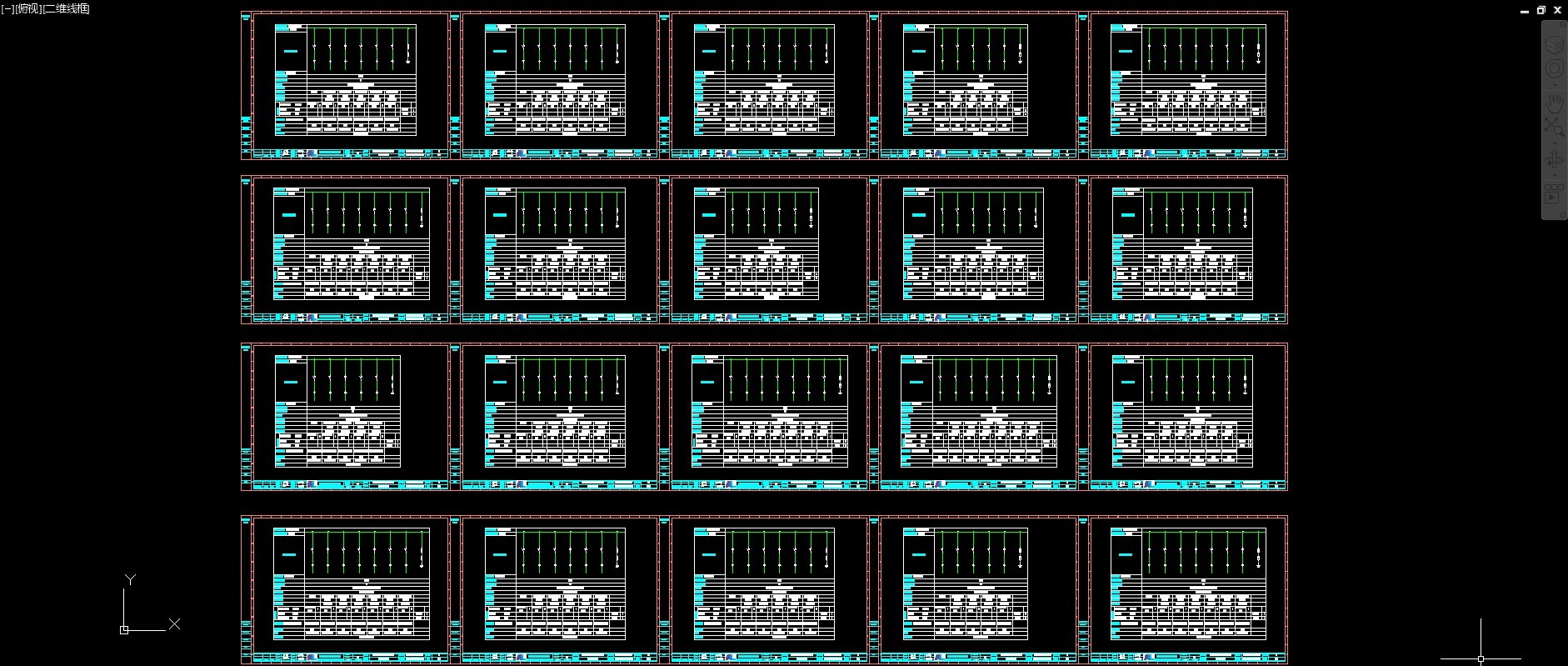

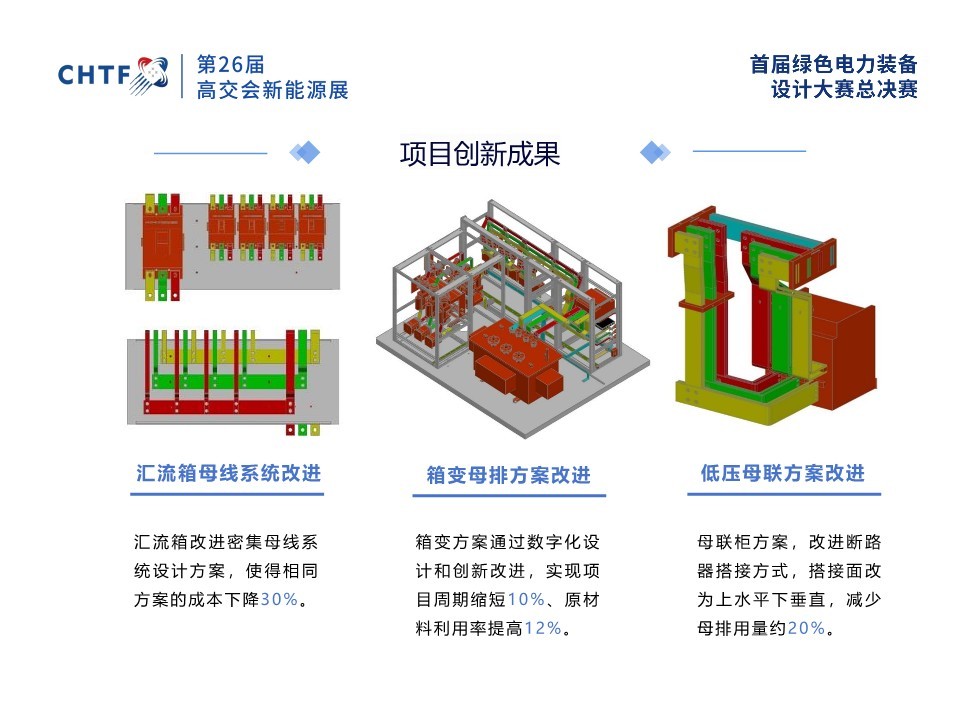

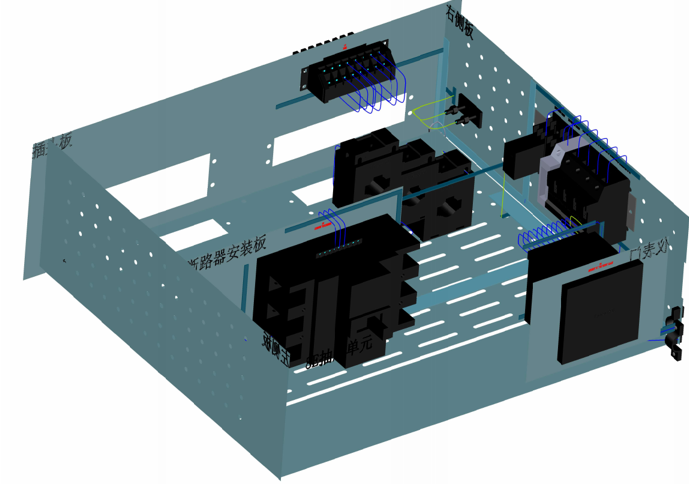

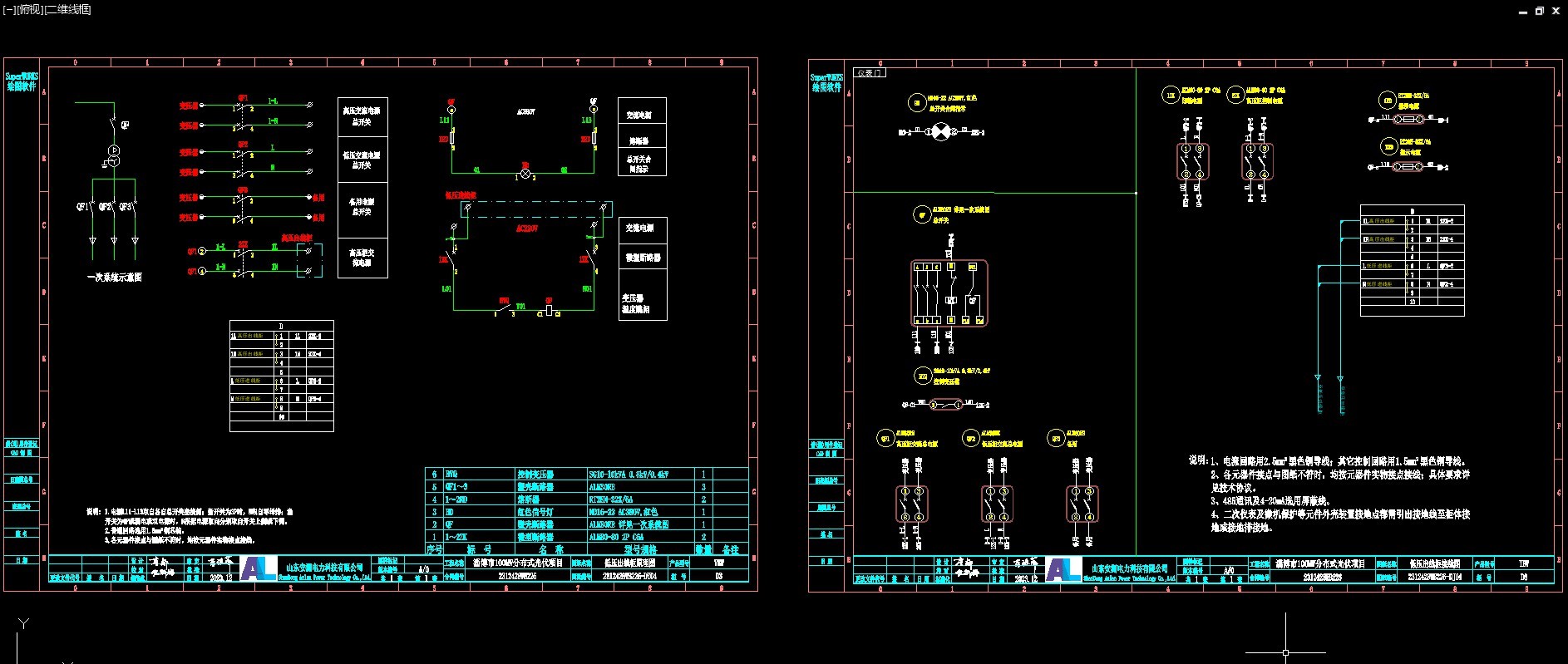

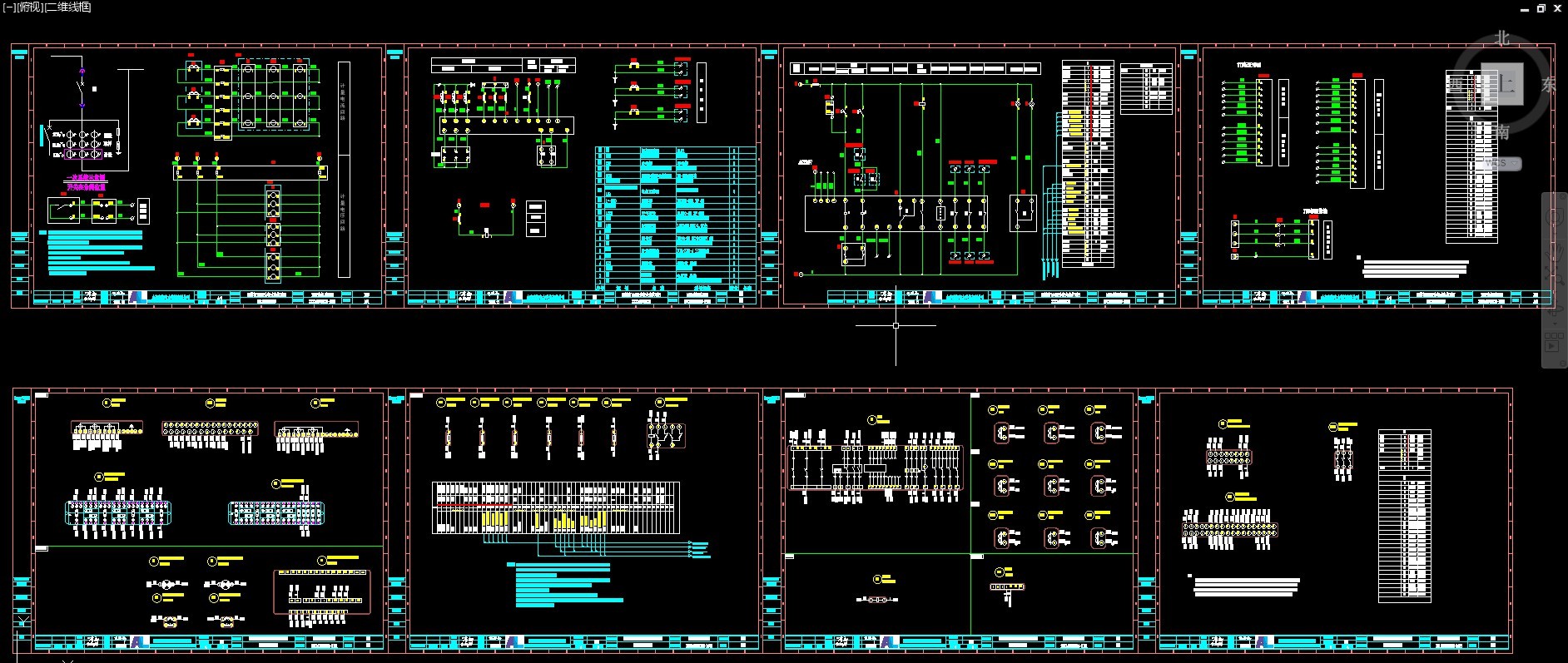

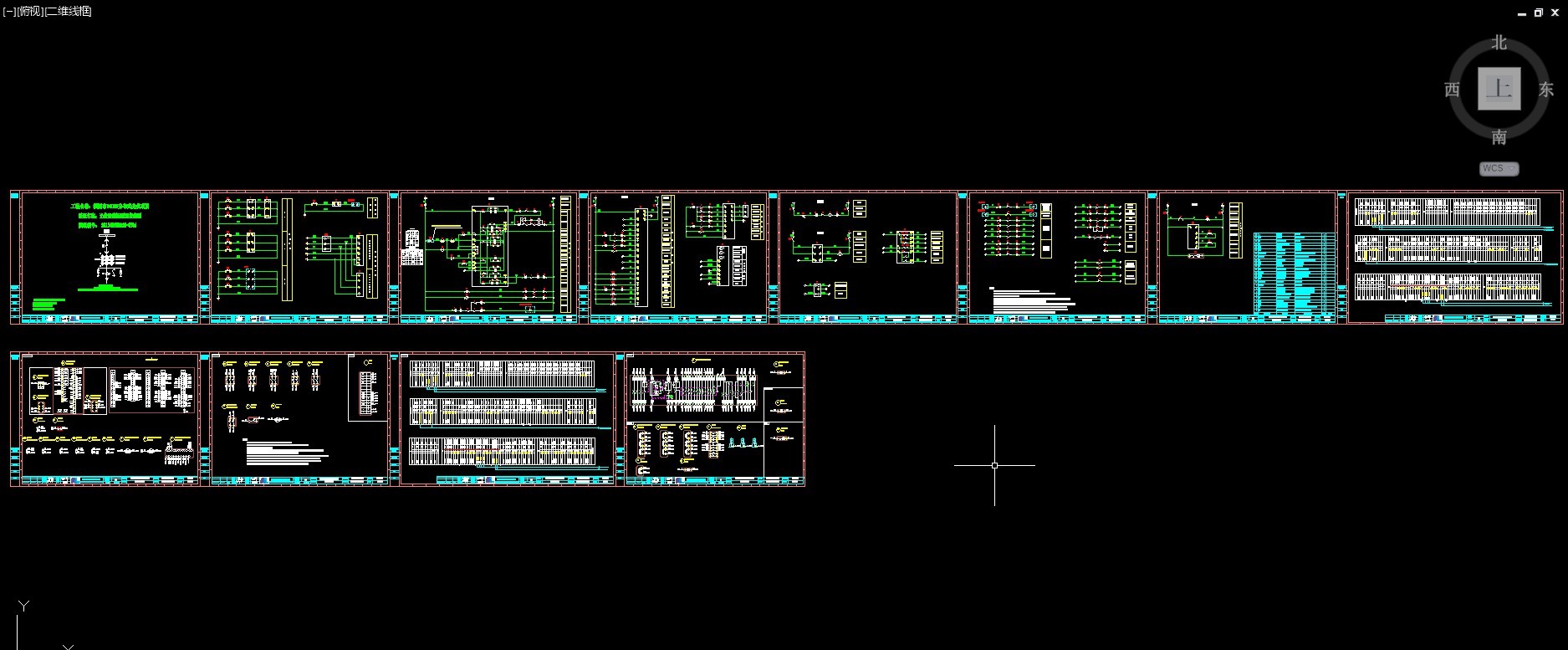

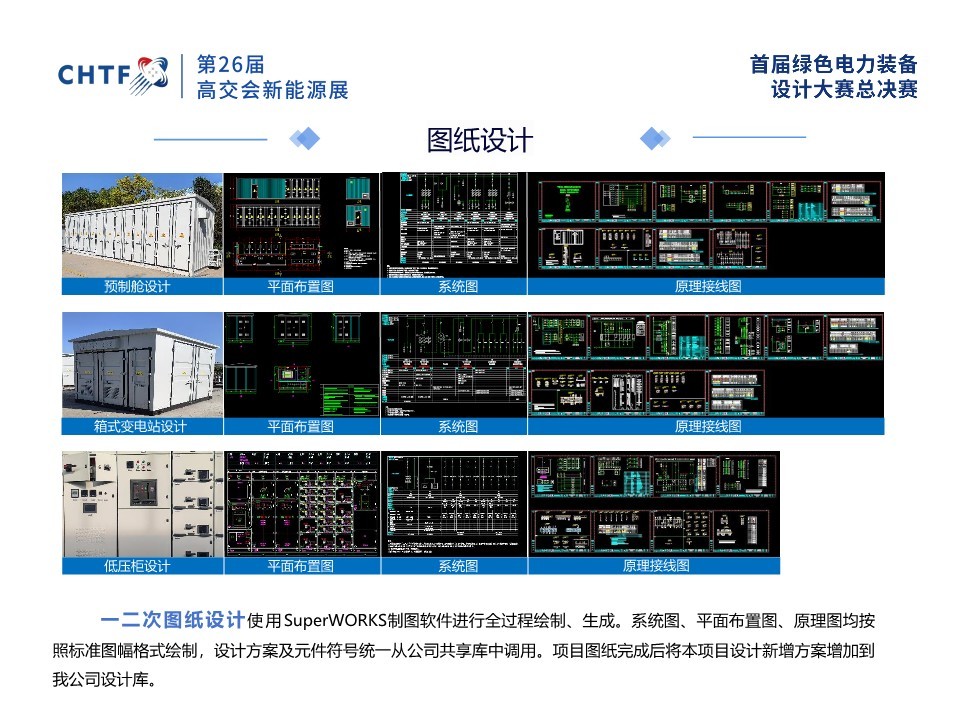

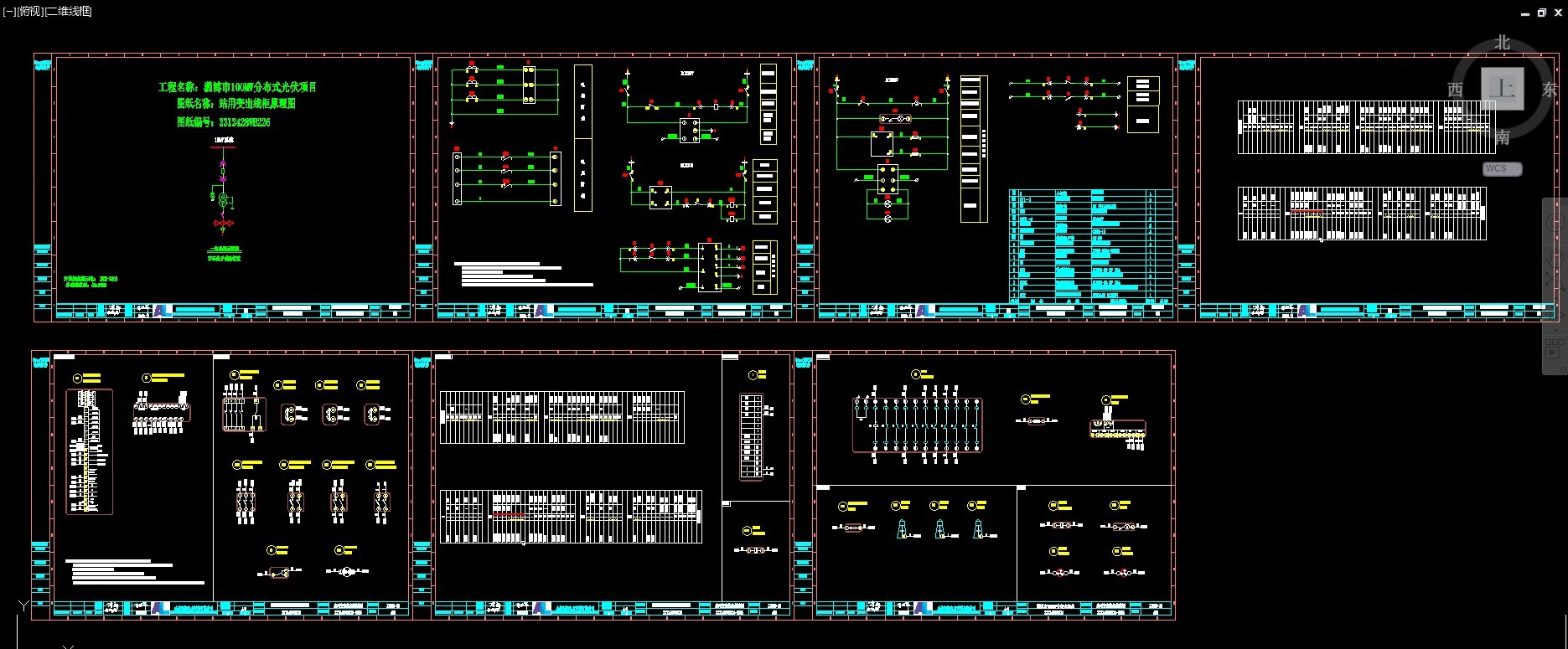

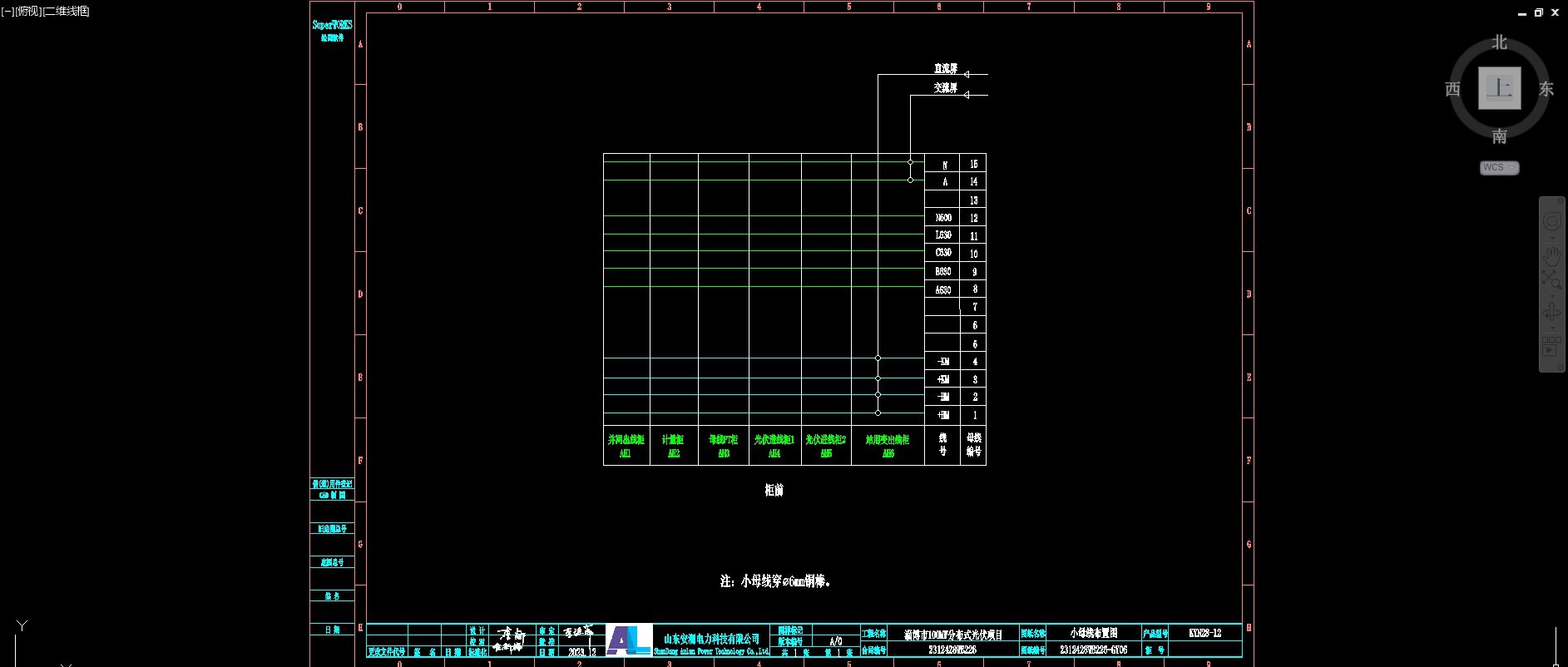

利驰共享技术 该项目工程范围包括运维检修中心、光伏组件、逆变器、线缆、箱变、开关站、高压一二次设备、输电线路、并网线路、接入点改造等与光伏电站相关的所有工程，向甲方交付符合技术要求且性能达标、质量合格的工程。项目组成包括：箱变(用于升压和分配电能)，预制舱(用于控制、保护和分配电能)，低压柜(用于低压电力分配和控制)，以及汇流箱(用于将光伏进行汇总和分配)。 项目使用利驰SuperWORKS配电设计软件进行电气一二次图纸全过程绘制和生成。系统图、平面布置图、原理图均按照标准图幅格式绘制，设计方案及元件符号统一从公司共享库中调用。项目图纸完成后将本项目设计新增方案增加到公司设计库。 项目采用数字母排设计方案，项目中母排三维设计使用利驰SuperPanel数字母排软件绘制。 项目中母排设计部分：箱变产品的三维设计覆盖率达到95%，中压产品覆盖率达到98%，低压产品覆盖率达到90%。 精确三维建模和模拟，提供更为直观的视觉展示效果。 优化母排形状和尺寸，提升产品质量和可靠性，并提高材料利用率。 与自动化铜排设备对接，实现母排提前预制，生产效率提高30%。 项目采用数字线束设计方案，项目中线束设计使用利驰SuperHarness数字线束软件绘制。 项目中线束设计部分：箱变产品的三维设计覆盖率达到100%，中压产品三维覆盖率达到100%，低压产品三维覆盖率也达到90%。 使用数字线束软件提高57%线束生产效率。 中低压标准柜型实现两头压接端头，为二次生产人员节约接线工时，并大幅提高工作效率。 项目的成功实施得益于全流程数字化设计，通过仿真建模与全自动加工设备联动、精细的原材料供应、高效的工艺设备运行以及合理的人力资源安排，创新效果显著，取得良好的经济和社会效益，实现了项目的顺利实施与长期稳定运行，不仅为可再生能源利用和环境保护作出了贡献，也为分布式光伏行业发展树立了新的标杆。 创新成果效益： 1、汇流箱改进密集母线系统设计方案，使得相同方案的成本下降30%。 2、箱变方案通过数字化设计和创新改进，实现项目周期缩短10%、原材料利用率提高12%。 3、母联柜方案，改进断路器搭接方式，搭接面改为上水平下垂直，减少母排用量约20%。 4、仿真设计驱动全自动加工设备，工时减少30%，装配效率提升1.5倍。 5、实现提前预制，项目周期缩短30%。降低工人经验要求，材料节省20%。 6、积累企业项目数据库，数据分类套改复用，设计效率提升15%。 设计赏析： 1、电气一二次设计示例： 预制舱平面布置图 预制舱系统图 预制舱二次设计(含光伏出线柜原理接线图、计量原理接线图、母线PT柜原理接线图、光伏进线柜原理接线图、站用变柜原理接线图及小母线布置图） 箱变平面布置图 箱变系统图 箱变二次设计(含高压进线柜原理接线图、高压出线柜原理接线图、低压进线柜原理接线图、低压出线柜原理接线图及箱变壳体原理接线图） 低压MNS柜平面布置图 低压MNS柜系统图 低压MNS柜二次设计(含1#2#进线柜原理接线图、联络柜原理接线图、发电车进线柜原理接线图、框架出线柜原理接线图、电容柜原理接线图、塑壳出线回路(非消防)原理接线图及塑壳出线回路(消防)原理接线图） 汇流箱系统图 2、母排设计示例： 3、线束设计示例： 项目分享： 项目团队风采展示： 【参赛单位介绍-山东安澜电力科技有限公司】 公司成立于2003年，拥有国内领先的智能制造园区及数字化设备，始终专注于智能电网、新能源、互联网+领域新技术、新产品的研发、制造和销售，是一家集设计、生产、施工、运行、维护于一体的综合性高新技术企业。 公司主营产品有35kV及以下一、二次变配电设备：电动汽车充电系统（智能充电设备、智能储能设备）；风力、光伏发电设备；电能质量治理装置、移动式10kV分线线损监测装置等，并与施耐德（B柜）、西门子（SIVACON 8PT柜）、 ABB（MDmax柜）等行业知名企业合作生产具有国际先进水平的开关设备。 公司与中国科学院、西安交通大学、山东大学、济南大学、山东理工大学、国网山东电科院等高等院校和科研院所建立了多层次产学研合作，并与西门子 ABB、施耐德等行业巨擎开展技术合作。 公司已通过ISO9001质量管理体系、ISO14001环境管理体系、ISO45001职业健康安全管理体系及商品售后服务评价（五星级）体系认证，并荣获多项国家、省、市级荣誉称号：“国家级高新技术企业”“国家级专精特新小巨人企业”“2020 年山东省瞪羚企业”、“山东省专精特新中小企业”、“山东省中小企业隐形冠军”“山东省制造业单项冠军”、“山东省知名品牌”、“2020年淄博市瞪羚企业”“2023年度淄博市全员创新企业”、“淄博市四新产业发展联盟会员单位”、“AAA 级信用企业”、“淄博市张店区优秀企业”、“淄博市职工职业道德建设十佳单位等，并建有“山东省企业技术中心”、“山东省工业企业一企一技术研发中心”“淄博市柔性励磁节能应用工程技术研究中心”、“淄博市企业技术中心”。 公司奉行“匠心筑梦、良知致远”的企业理念，注重产品的持续研发及品牌经营战略，不断驱动公司改革创新，为实现“创造智慧美好生活”的企业愿景而奋头。立志成为智能电网领域的领军者。。
