一、三维壳体基础要求：
1.三维壳体另存成.sat格式，版本为6.0版本。可删除或影藏与母排不相关的面板或零件部分，但保留影响母排走向的面板或零件；
说明：另存为轻量化模型（.SAT格式）的速度会更快一些，后期用户使用SP软件操作也会顺畅一些。
2.元件或绝缘件安装面板需具有安装定位孔，若绝缘件安装在支架上需带有支架；
3.抽屉柜柜后部分需带有一次插件安装面板及安装定位孔或带有母线夹安装定位孔；
二、主流三维软件格式转换方法：

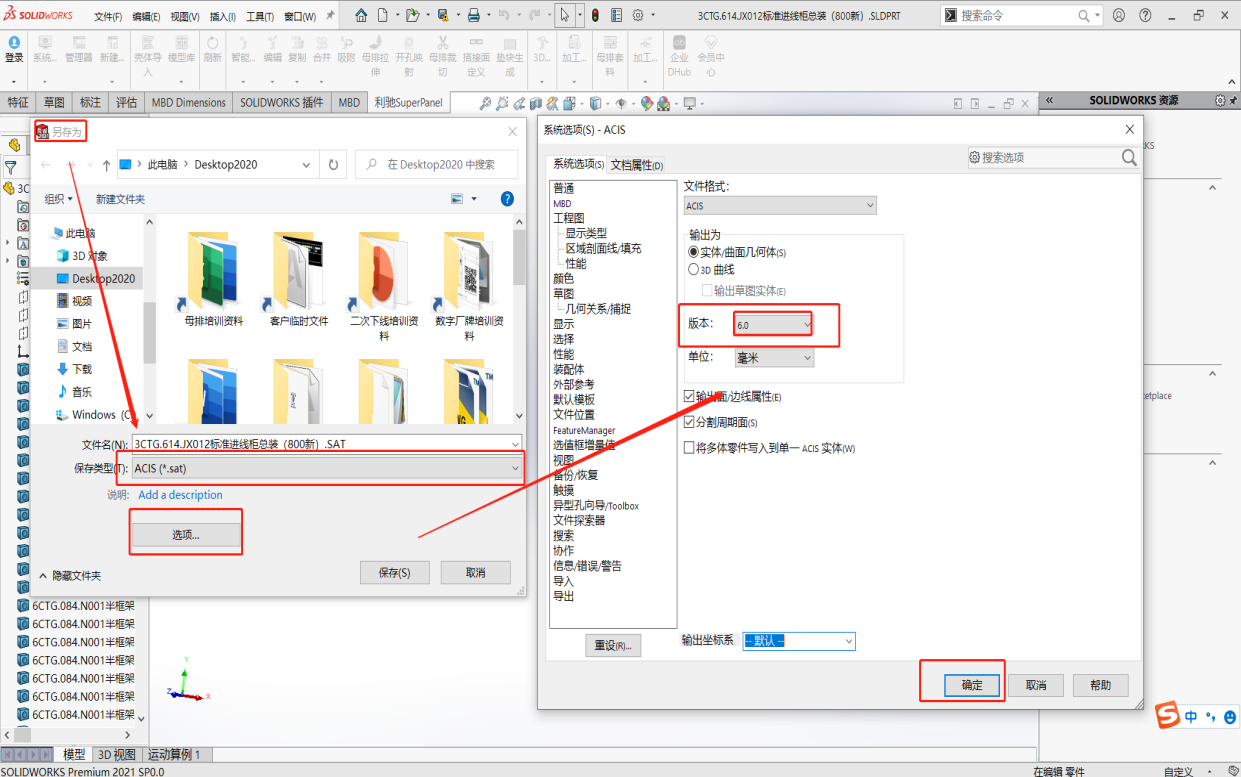

1.SOLIDWORKS，使用方法如下图所示：

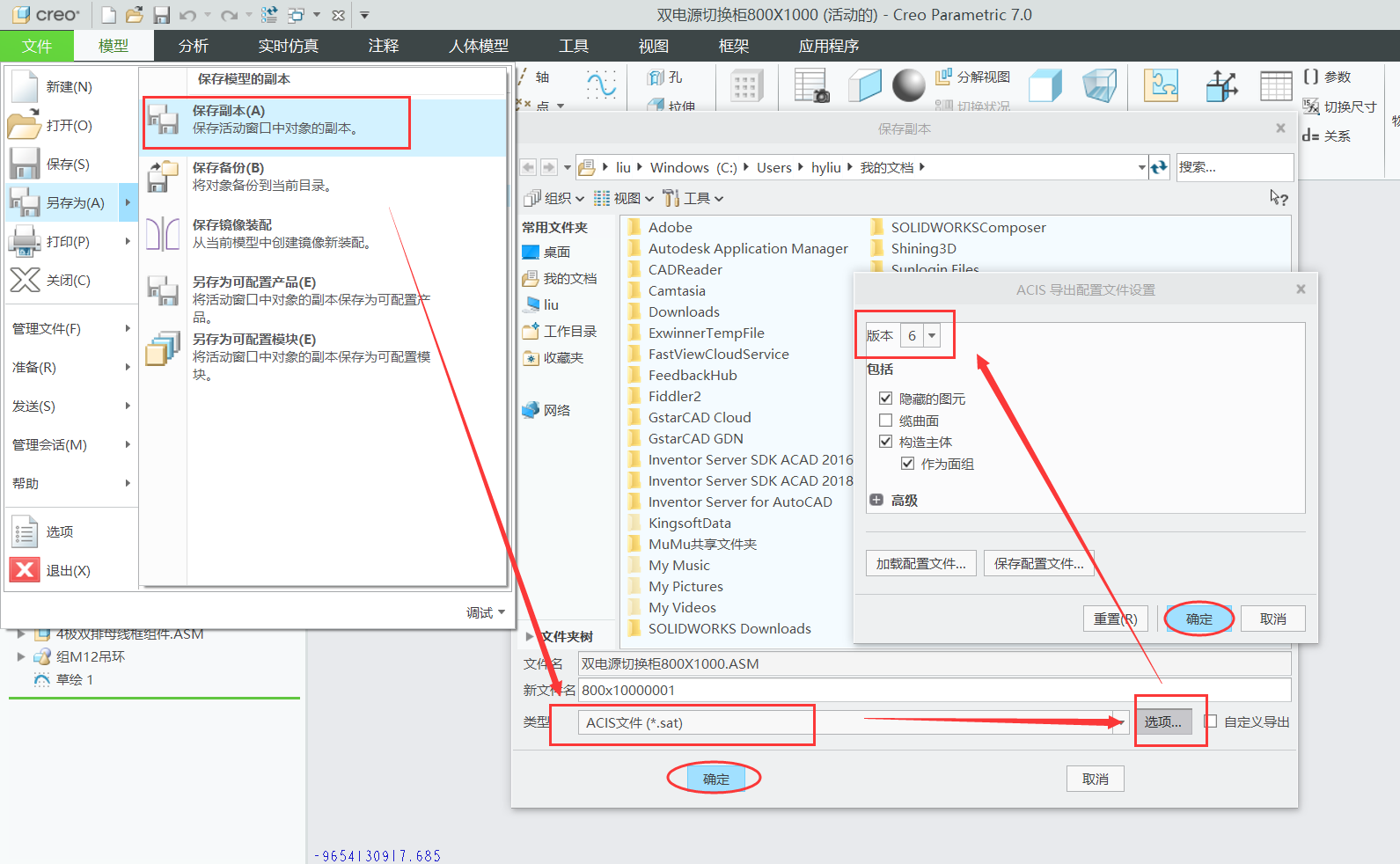

2.Creo/Proe，使用方法如下图所示：
三、其他三维软件格式转换方法：

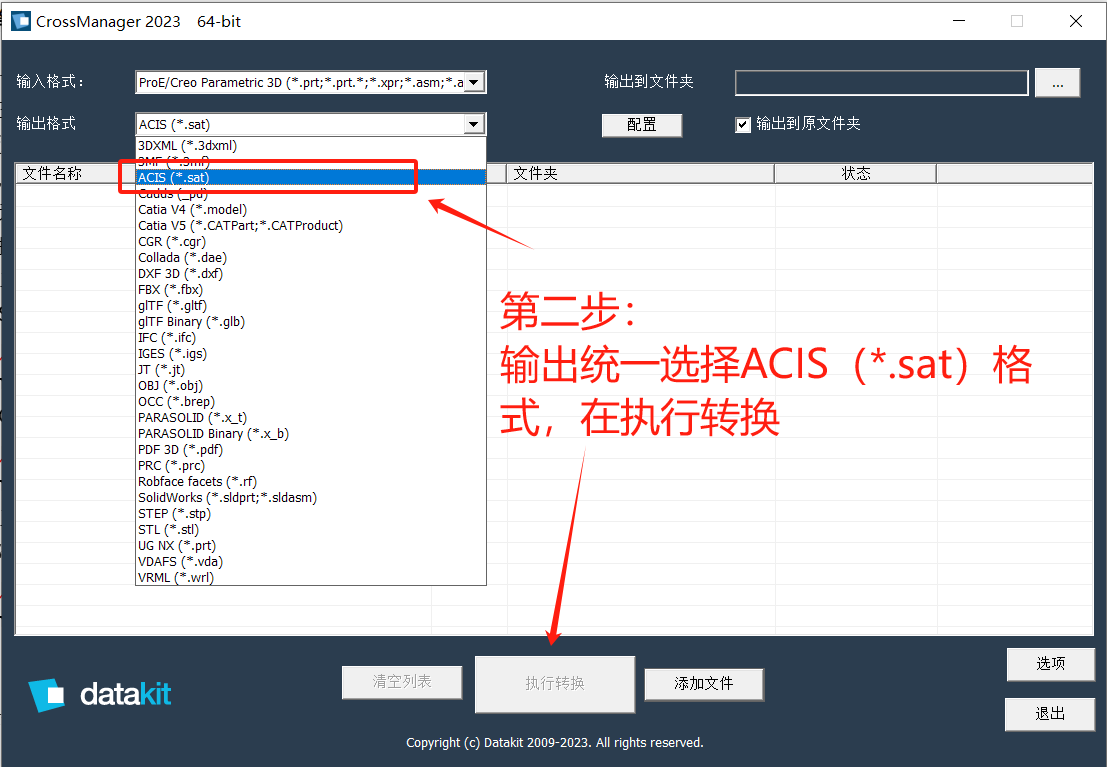

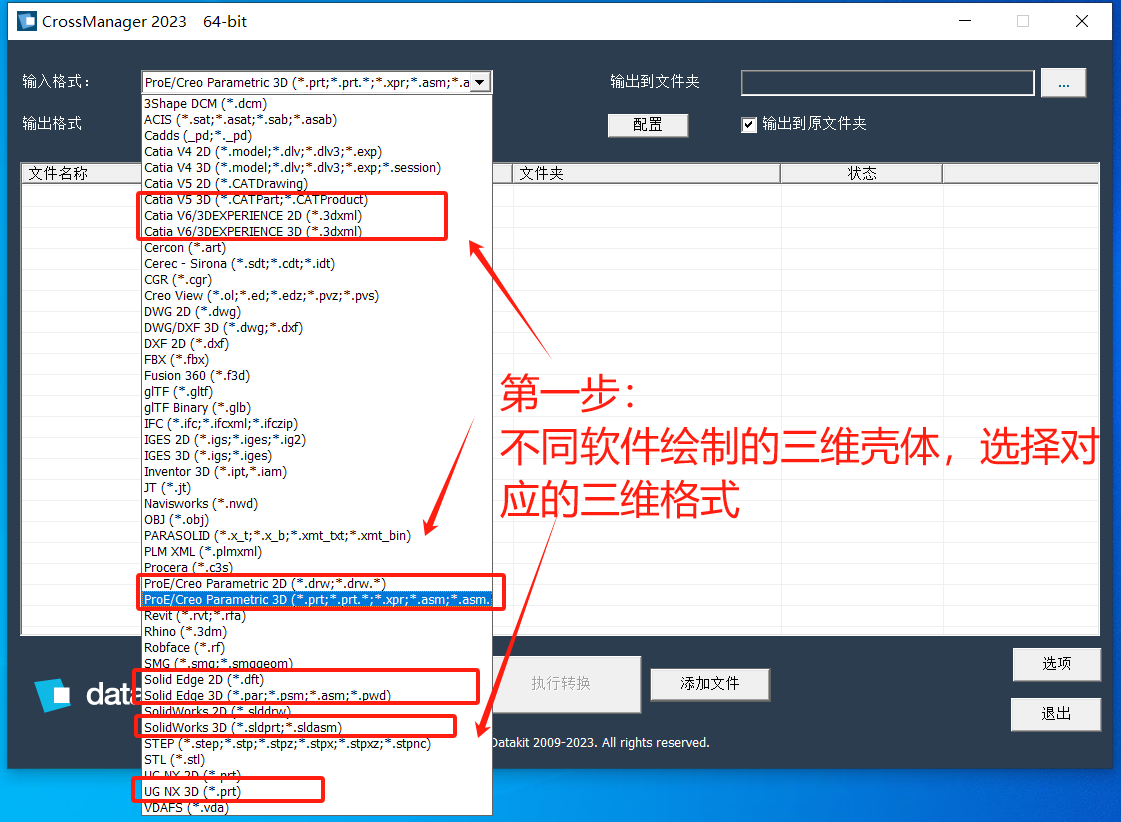

部分无另存为6.0版本SAT文件的，可使用第三方工具转换，如“DATAKITCrossManager”。方法如下图所示：
下载链接:https://caiyun.139.com/m/i?105CqEB0XGHH8
提取码:ycjG
