利驰设计软件原理图中的元件不上明细怎么处理？

朱西茜

原理图标注了，但是明细表没有？

朱西茜

朱西茜
软件规则：和不接线端连接的不上明细，不上端子，不接线。

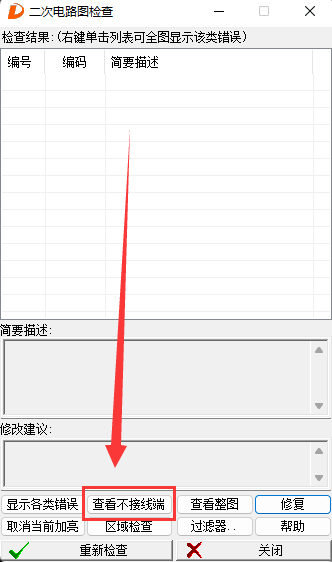

检查方法如下：

修改方法：
方法一：
1、在符号库中修改对应符号的不接线端定义（如图3），
2、然后替换原理图中绘制的含有不接线端的接插件。
3、重新生成明细表、端子表、接线图
方法二：
1、在符号库中新建一个接插件的符号，不定义不接线端，然后替换原理图中绘制的含有不接线端的接插件。
2、重新生成明细表、端子表、接线图；
