一、分励脱扣器的概念
分励脱扣器是一种远距离操纵分闸的附件。当电源电压等于额定控制电源电压的70%-110%之间的任一电压时,就能可靠分断断路器。
分励脱扣器是短时工作制,线圈通电时间一般不能超过1S,否则线圈会被烧断。塑壳断路器为防止线圈烧毁,在分励脱扣器串联一个微动开关,当分励脱扣器通过衔铁吸合,微动开关从闭合状态转换成断开,由于分励脱扣器电源的控制线路被切断。
二、分励脱扣器原理及应用
分励脱扣器本质上是一个分闸线圈加脱扣器,给分励脱扣线圈加上规定的电压,断路器就脱扣而分闸。当发生火灾时,消防控制室发出报警信号,这个信号一般是一个直流24V的电压信号,在对应的非消防负载断路器上安装分励脱扣器,再加装一个24V中间继电器,把24V的消防跳闸信号接至此中间继电器,中间继电器的常开触点串联到断路器的分励脱扣线圈回路中,通过输出模块、配电箱内中间继电器与分励脱扣器的配合切除非消防负荷。
分励脱扣器额定控制电源电压一般为交流230V\400V或直流220V,当电源电压值等于控制电源电压的(70%-110%)之间的任一电压时,则在断路器的所有操作条件卜分励脱扣器都能使断路器脱扣断开。
三、分励脱扣器的功用
分励脱扣器主要用于远距离使开关分闸,以控制断开回路。作用原理:压脱扣器,其脱扣器(线圈)正常工作时是有电压的,此电压使脱扣器的锁钩克服弹簧力,以使断路器能够正常合闸。当电压降低到其设定值时,脱扣器的锁钩会复位,断路器会跳闸。以断开回路。
四、分励脱扣器怎么实现消防强切
1、脱扣信号是DC24V的,需要用到一个DC24V中间继电器。
(a)先将DC24V脱扣信号接到中间继电器的线圈;
(b)再将中间继电器的常开点串联到开关分励脱扣线圈,脱扣线圈电源就可以取AC220V/380V了。
(c)将开关的辅助触点状态引出,以便将开关分合闸状态反馈回消防系统。
2、非消防电源空气开关上面安装的是一个电磁分励脱线圈。在消防上提供DC24V电源,并通过输入输出模块常开(接DC24V电源)形成开关量来带DC24V的中间继电器。
反馈回答线接中间继电器常开(二对常开),实现交流220V/380V与消防DC24V之间的转换,以此达到非消防电源的切换要求及强--弱电的隔离转换。
消防部分在有消防信号报警时,给出一个信号。这个信号一般是一个直流24V的电压信号,在对应的非消防负载出线断路器上安装分励脱扣器。再加装一个24V中间继电器,把24V的消防跳闸信号接至此中间继电器。中继的辅助触点串入断路器的分励脱扣器回路中。

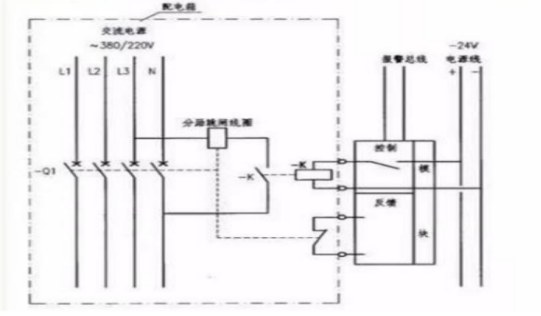

3、控制如图示:
