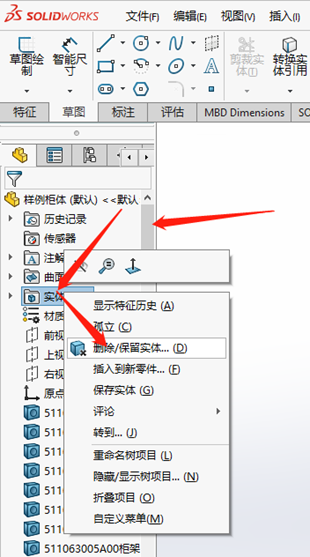

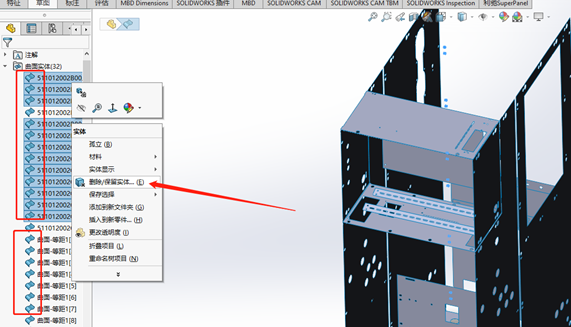

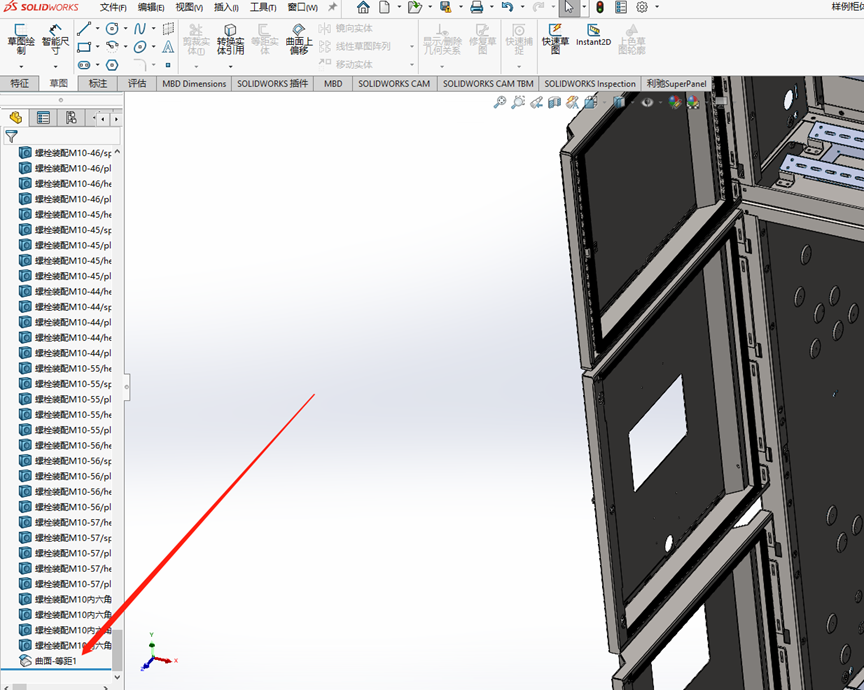

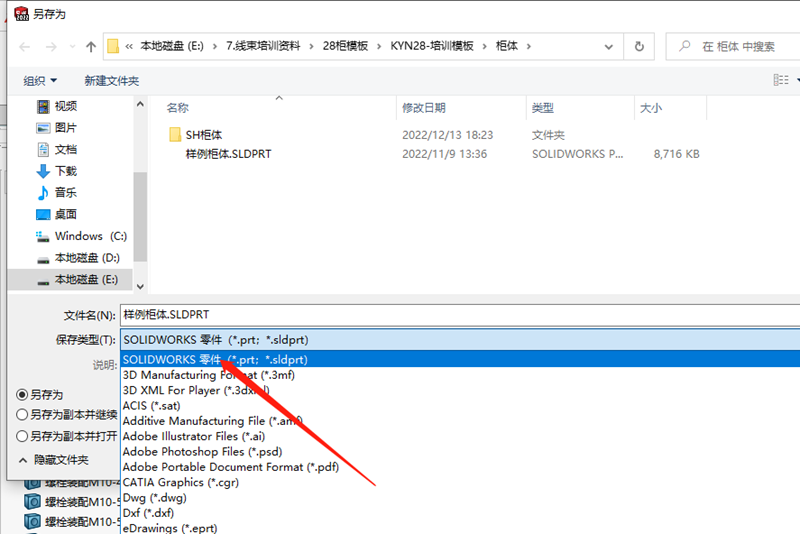

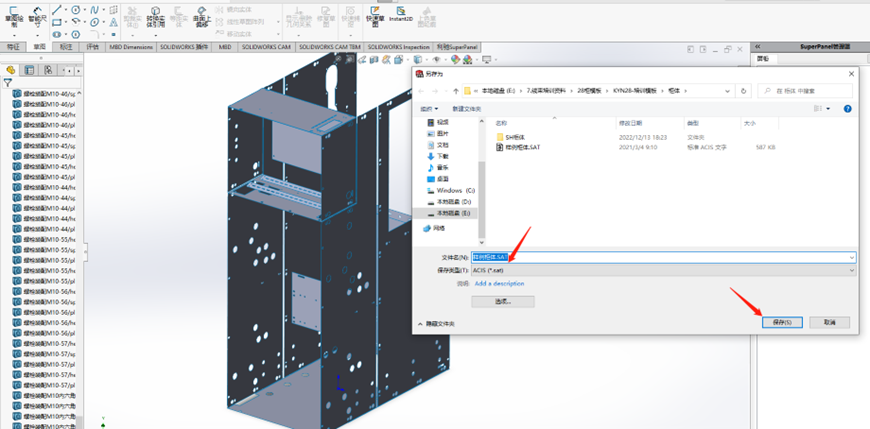

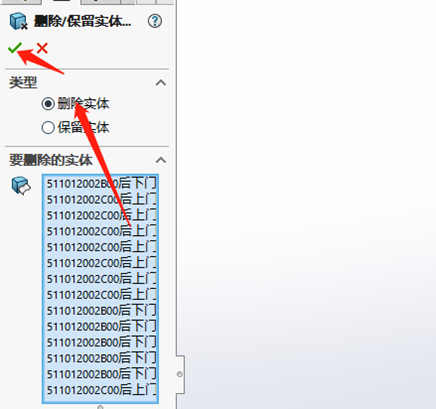

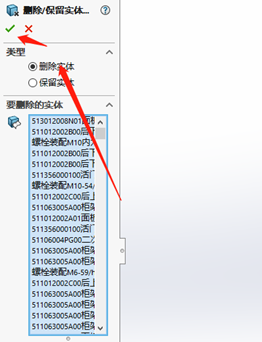

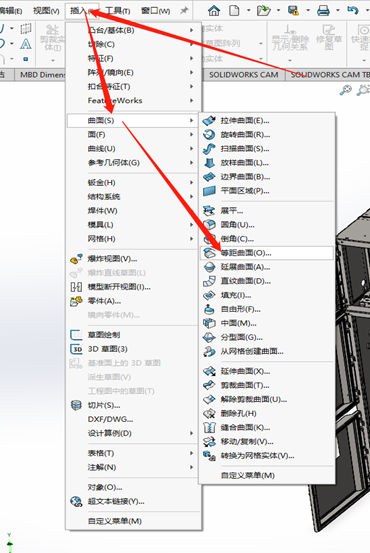

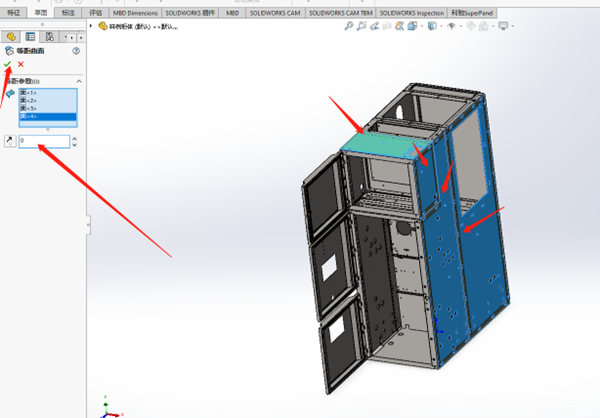

HLT 打开装配体，另存为零件格式； A. 门板打开角度有要求，90度或者是180度，只能是水平或者是垂直； B. 默认视角不能是轴视图，可以是左右上下等视图； C. 柜子内部的元器件可以删除，留下关键的面板和安装梁即可，减少另存的时间。 关闭装配体，打开刚刚另存的零件格式文件，选择插入等距曲面； 点选需要提取的面域； A. 元件安装的面板和导线路过的面板都需要点选，注意同一块面板从同一侧进行点选； B. 全部所需要的面板点选完后，将距离改成0，点选勾。 打钩后，在项目树最底下会增加一个曲面选项，这个就是刚刚提取的等距曲面；如果发现漏提取，可以重新再次插入等距曲面（重复2/3步骤），只提取漏掉的面板，已经提取的不用重复选择； 提取完后，将项目树的滑块拉到最上方，选择实体后右键，点击删除/保留实体； 删除所有实体； 点击曲面展开项目树，选择自带的曲面（可以通过曲面名称来判断，“曲面-等距”这种命名的是我们提取的），其他命名的曲面全选后右键，点击删除/保留实体； 再次删除实体； 最后，将文件另存为acis格式文件，版本为6.0
