SuperWORKS“元件类型定义”功能如何使用？

邓鑫涛

主要功能：将普通符号分别定义为内部元件、端子、母线、接地、上端子元件等类型符号，来修改元件上端子及接线信息。

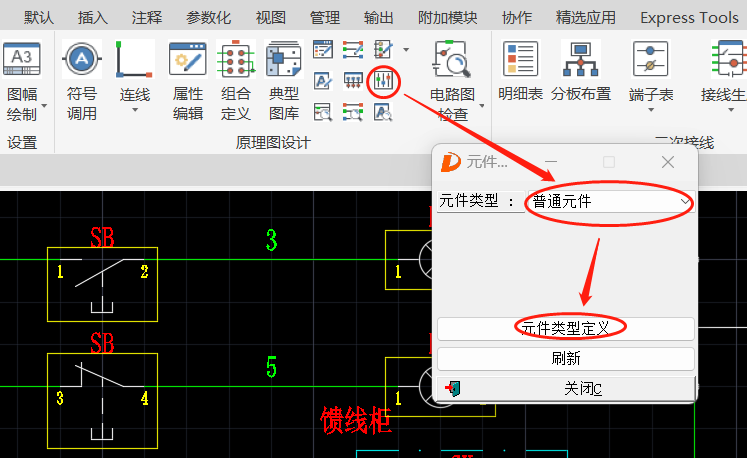

选择元件类别，图中该类别的元件会用黄色围框加亮；点击“符号类型定义”，根据命令行提示选择符号后，系统自动将选择的符号用黄色围框加亮。若要删除类型定义，在元件类别处选择“普通元件”，即可将元件类型定义恢复为普通元件。

1）将元件定义为内部元件时，该元件既不上明细，也不参与接线。

2）将元件定义为端子、接地、母线、自定义上端子元件时，在生成端子表时该元件会自动上端子。
